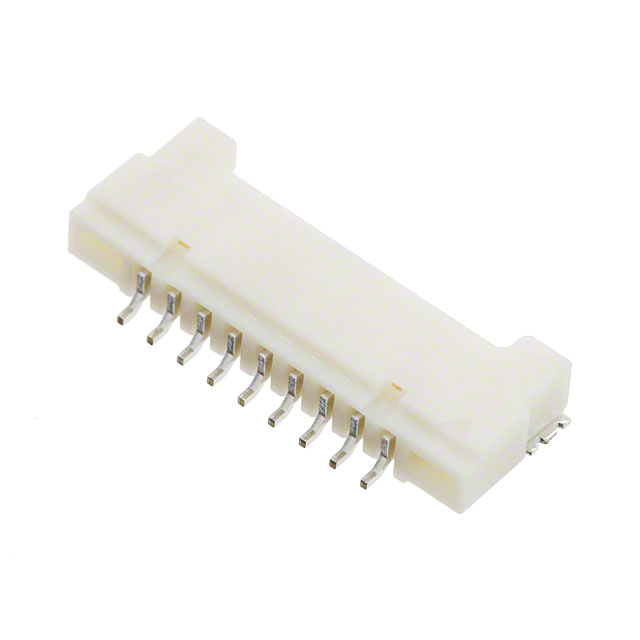

DF14A-9P-1.25H(52)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.25mm 1 9pin 1A 100nm 金 贴片安装
供应商型号: AV-A-DF14A-9P-1.25H(52)
供应商: Avnet
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF14A-9P-1.25H(52)

DF14A-9P-1.25H(52)概述

    # DF14系列1.25mm间距超低剖面压接连接器

    产品简介


    DF14系列是一款专为印刷电路板设计的1.25mm间距超低剖面压接连接器,适用于多种小型化电子设备。该系列连接器以其超低的板载高度(2.5mm)著称,能够在有限的空间内实现信号传输。此外,还提供偏移式设计(板载高度为1.6mm),特别适合空间受限的应用场景。DF14系列广泛应用于液晶显示器(LCD)、笔记本电脑、移动终端及小型商用设备等领域。

    技术参数


    | 参数 | 规格 |

    | 电流承载能力 | 1A |
    | 电压等级 | 150V AC |
    | 工作温度范围 | -35°C至+85°C |
    | 湿度范围 | 操作:40%-80%;存储:40%-70% |
    | 绝缘电阻 | ≥500MΩ(测试电压:100V DC) |
    | 耐电压测试 | 无闪络、击穿(500V AC,1分钟) |
    | 接触电阻 | ≤30mΩ |
    | 插入/拔出力 | 0.15N至3N |
    | 振动测试 | 无≥1µs的电气中断(频率:10-55Hz,振幅:0.75mm,每个方向2小时) |
    | 焊接耐热性 | 符合推荐的回流曲线条件 |

    产品特点和优势


    1. 超低剖面设计
    - 极小的板载高度(2.5mm),可满足紧凑空间的需求。
    - 偏移式设计进一步降低安装高度至1.6mm。
    2. 自动贴装兼容性
    - 支持真空吸放及自动装配工艺,确保高效生产。
    3. 防误插设计
    - 四墙结构有效防止插针扭曲,同时避免因插座摩擦导致的问题。
    4. 可靠性高
    - 经过严苛的振动、湿度、温度循环及耐用性测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - LCD显示器:通过最小化板上空间占用,提升模块整体紧凑度。
    - 笔记本电脑:利用偏移式设计减少组件间干扰。
    - 移动终端设备:适用于空间极为紧张的小型化场景。
    使用建议:
    - 在插拔操作时避免以大于30°的角度进行,以防接触变形或外壳损坏。
    - 使用推荐的压接工具,如AP105系列,确保接触质量。
    - 按照规定的回流曲线进行焊接,避免因过热导致部件变形。

    兼容性和支持


    DF14系列支持多种包装形式,包括带状包装(Reel)和管状包装(Tube),便于自动化生产和手工组装。产品符合RoHS标准,且具备出色的兼容性,可与其他品牌同规格连接器互换使用。Hirose Electric提供全面的技术支持,包括详细的产品说明书和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 确保插头垂直插入,并检查是否完全到位 |
    | 插头变形 | 避免过度用力插入或拔出 |
    | 焊接后外观不平整 | 调整焊膏厚度并控制焊接温度 |

    总结和推荐


    DF14系列凭借其超低剖面、可靠的防误插设计及广泛的适用性,在液晶显示、便携设备及小型商业设备领域表现出色。对于需要高度集成和空间节省的应用场景,DF14系列无疑是一个值得信赖的选择。综合考虑其性能、成本及技术支持,强烈推荐在上述应用场景中优先选用此产品。
    最终评价:⭐️⭐️⭐️⭐️⭐️(五星推荐)

DF14A-9P-1.25H(52)参数

参数
颜色 -
间距-配接 1.25mm
防护等级 -
排数 1
类型 Header,Push-Pull
针脚数 9pin
触头镀层厚度 - 配接 100nm
触头镀层 - 配接
额定电流 1A
安装方式 贴片安装
包装方式 卷带包装

DF14A-9P-1.25H(52)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF14A-9P-1.25H(52)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF14A-9P-1.25H(52) DF14A-9P-1.25H(52)数据手册

DF14A-9P-1.25H(52)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.7041 ¥ 6.2317
2000+ $ 0.6721 ¥ 5.9481
3000+ $ 0.6267 ¥ 5.5463
7000+ $ 0.6155 ¥ 5.4471
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6231.7
直接购买
加入购物车
