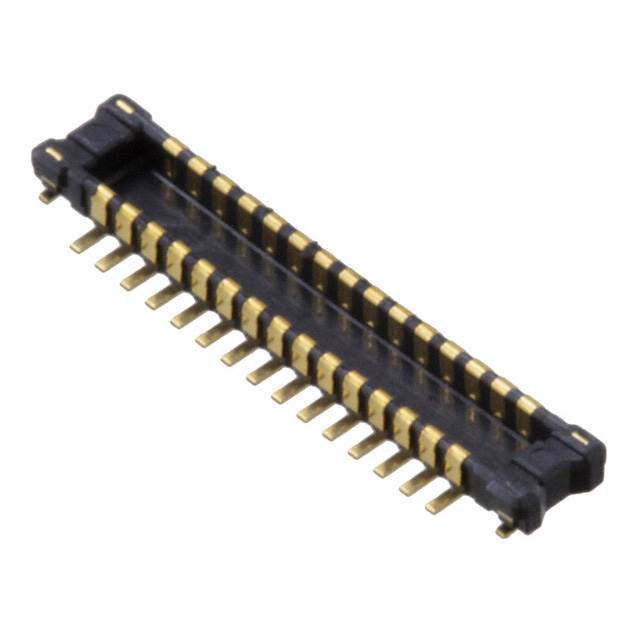

BM20B(0.8)-30DP-0.4V(51)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 400μm 2 30pin SMD,P=0.4mm 贴片安装
供应商型号: BM20B(0.8)-30DP-0.4V(51)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) BM20B(0.8)-30DP-0.4V(51)

BM20B(0.8)-30DP-0.4V(51)概述


    产品简介


    BM20系列是日立金属(Hirose Electric)推出的一款高性能板对板及板对柔性印刷电路板(FPC)连接器。该系列产品具有多种规格,提供0.6毫米和0.8毫米两种高度选择,同时具备0.4毫米的紧密间距设计,广泛应用于消费电子、汽车电子和工业自动化等领域。BM20系列以高密度布线和可靠性为特点,能够有效提升设备的小型化和紧凑化程度。

    技术参数


    以下是BM20系列的技术规格摘要:
    - 额定电流:0.3A(每触点)
    - 额定电压:AC/DC 30V
    - 工作温度范围:-35°C至85°C
    - 储存温度范围:-10°C至60°C
    - 绝缘电阻:≥50MΩ
    - 耐压能力:AC 100V/分钟无闪络或击穿
    - 接触电阻:≤100mΩ
    - 振动测试:频率10-55Hz,振幅0.75mm,历时2小时,无电气中断
    - 湿度测试:高温高湿环境下接触电阻≤100mΩ,绝缘电阻≥25MΩ,持续96小时
    - 焊接稳定性:符合推荐回流焊工艺要求,焊接温度不得超过350°C,时间不超过3秒
    此外,BM20系列采用LCP材料作为绝缘体,并结合镀金磷青铜触点,确保高可靠性和长寿命。

    产品特点和优势


    1. 高密度布局:设计紧凑,同时保持有效的真空区域宽度不低于0.7毫米,从而实现空间节约与效能平衡。
    2. 可靠的接触性能:低插拔高度下依然保持较大的有效啮合长度(0.6毫米高度时为0.15毫米,0.8毫米高度时为0.2毫米),配合两点式接触结构,进一步增强电连接可靠性。
    3. PCB布局自由度:0.8毫米高度版本无需限制底面图案设计;而0.6毫米版本仅需稍加注意,可极大简化电路板排布。
    4. 易操作性:采用导引肋设计使连接过程顺畅,并支持最大0.3毫米的自对准功能,同时配有清晰的“咔嗒”声反馈提示。
    5. 耐用与抗震设计:嵌入式弹力点提升防脱落能力,并有效吸收冲击力,适合严苛的工作环境。
    6. 抗污防尘:当连接后,接口覆盖式设计可以防止灰尘和杂物侵入,提升使用寿命。
    应用案例与使用建议
    BM20系列广泛应用于便携式设备、车载导航系统、工业控制设备及可穿戴电子产品。例如,在智能手表中,该连接器用于电池与主板间的高效传输;而在自动驾驶车辆中,它被用于关键传感器模块的信号交换。
    使用建议:
    1. 避免过度弯折或施加过大的应力到FPC上,特别是在连接状态时;必要时应附加刚性背衬以确保牢固性。
    2. 遵循推荐回流焊曲线进行组装,避免长时间高温操作导致材料变形。
    3. 确保连接器在平行状态下完全啮合,以减少接触不良的风险。
    兼容性与支持
    BM20系列的设计遵循行业通用标准,能够与其他主流品牌连接器互换使用。HIROSE提供了全面的客户支持服务,包括技术咨询、现场指导及售后维修,确保用户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否需要清理导引槽或调整FPC平整度 |
    | 接触电阻过高 | 确认焊点无虚焊现象,检查清洁状况 |
    | 脱落风险 | 增设支撑夹具或增加FPC厚度 |
    总结与推荐
    BM20系列以其创新性的高密度设计、卓越的机械性能和灵活的应用适应性脱颖而出。无论是在消费电子还是工业自动化领域,该系列连接器均表现出色,且具备良好的性价比。对于追求小型化、高效能的工程需求,BM20系列无疑是一个值得信赖的选择。我们强烈推荐此款产品用于需要紧凑布局和高可靠性的电子设备开发中。

BM20B(0.8)-30DP-0.4V(51)参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BM20B(0.8)-30DP-0.4V(51)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BM20B(0.8)-30DP-0.4V(51)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC BM20B(0.8)-30DP-0.4V(51) BM20B(0.8)-30DP-0.4V(51)数据手册

BM20B(0.8)-30DP-0.4V(51)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5
20+ ¥ 0.488
1000+ ¥ 0.472
库存: 1000
起订量: 10 增量: 8000
交货地:
最小起订量为:10
合计: ¥ 5
直接购买
