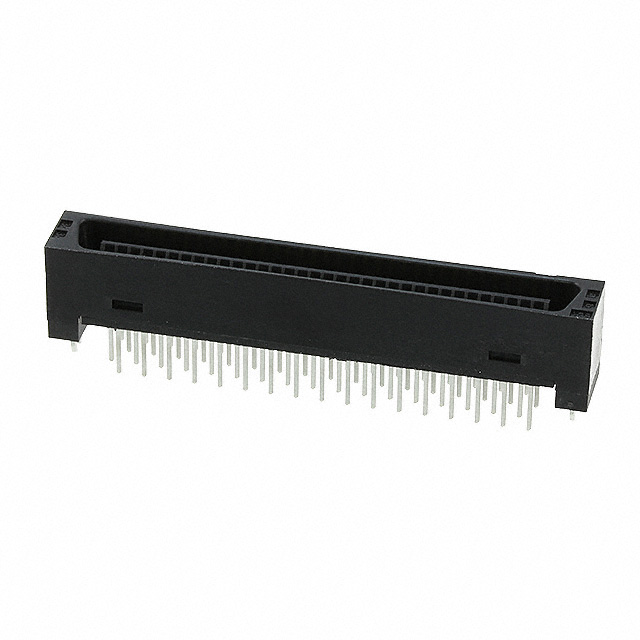

FX2CA2-68P-1.27DSAL(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 1.27mm间距68p双排排针 板对板连接器, FX2系列, 直角, 通孔安装
供应商型号: CSJ-ST50068894
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC D-Sub 连接器 FX2CA2-68P-1.27DSAL(71)

FX2CA2-68P-1.27DSAL(71)概述


    产品简介


    FX2系列1.27mm间距多功能两件式连接器
    产品类型:1.27mm间距多功能两件式连接器,适用于多种类型的连接需求,包括板对板、板对电缆及电缆对电缆连接。
    主要功能:提供便捷的一键操作和多样的连接方式。具有防误插机制,确保正确连接,同时提高电气安全性。
    应用领域:广泛应用于计算机、外围设备、各种机械设备等领域。

    技术参数


    | 参数项目 | 规格 |

    | 额定电流 | 0.5A |
    | 工作温度范围 | -55°C至+85°C |
    | 储存温度范围 | -10°C至+60°C |
    | 额定电压 | 125V AC |
    | 操作湿度范围 | 40%至80% |
    | 储存湿度范围 | 40%至70% |
    | 绝缘电阻 | ≥1000 MΩ@250V DC |
    | 耐压等级 | 300V AC/1分钟内无击穿或闪络现象 |
    | 接触电阻 | ≤45 mΩ @100mA |
    | 振动耐久性 | 频率10-55Hz,单振幅0.75mm,每方向振动2小时,无≥1μs电气断开 |
    | 温度循环耐久性 | -85°C至+15°C至+35°C,重复5次,接触电阻≤55mΩ,绝缘电阻≥100MΩ |
    | 连接/断开耐久性 | 500次循环后接触电阻≤55mΩ |
    | 抗焊热性 | 无影响电气性能的变形 |

    产品特点和优势


    1. 多功能连接:支持各种类型的连接,包括板对板、板对电缆、电缆对电缆。
    2. 易于操作:采用一键操作设计,方便插入和拔出。
    3. 防误插设计:独特的防误插机构有效避免错误连接。
    4. 可靠性高:在广泛的温度和湿度范围内均能稳定工作,具备出色的抗振动和温度循环性能。
    5. 易于焊接:具备优秀的防焊液膨胀性能,确保连接器在焊接过程中的稳定性和可靠性。

    应用案例和使用建议


    应用案例:适用于计算机、外设及其他电子设备的连接需求。例如,在服务器系统中作为高速数据传输的接口,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在进行连接时,确保连接器的方向正确,以防止误插。
    - 安装过程中需注意连接器的高度和安装位置,以确保连接的稳定性。
    - 对于高振动环境,需加强固定措施,防止连接器松动。

    兼容性和支持


    兼容性:该连接器可与标准电子设备兼容,且通过多种认证(如RoHS),确保其环保性和电气安全性能。
    支持:厂商提供详细的安装指南和技术支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. Q: 如何正确插入和拔出连接器?
    - A: 确保连接器方向正确,按下内部锁扣,轻轻插入或拔出连接器。
    2. Q: 连接器出现接触不良的情况怎么办?
    - A: 检查连接器是否有污垢或损坏,必要时清洁或更换连接器。
    3. Q: 在高温环境下使用,需要注意哪些事项?
    - A: 确保在规定的温度范围内使用,检查环境温度是否超出工作范围。

    总结和推荐


    综合评估:FX2系列1.27mm间距多功能两件式连接器凭借其出色的多功能连接能力、简单易用的操作设计和可靠的性能,在多种应用环境中表现出色。适用于需要高可靠性和易操作性的电子设备连接。
    推荐使用:强烈推荐给需要多功能、高性能连接器的应用场合。无论是工业控制、数据中心还是消费电子产品,这款连接器都能提供卓越的表现。

FX2CA2-68P-1.27DSAL(71)参数

参数
额定电流 500mA
排数 2
触头镀层
外壳材料 -
针脚数 68pin
类型 Plug
颜色 -
端接 焊盘
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2CA2-68P-1.27DSAL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2CA2-68P-1.27DSAL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2CA2-68P-1.27DSAL(71) FX2CA2-68P-1.27DSAL(71)数据手册

FX2CA2-68P-1.27DSAL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
