首页  >  产品百科  >  JR16WCCA-12(71)

JR16WCCA-12(71)

产品分类: 圆形连接器-配件
厂牌: HIROSE ELECTRIC
产品描述: 16mm 黑色 Strain Relief 8mm*16mm*23mm
供应商型号: 798-JR16WCCA1271
供应商: Mouser
标准整包数: 1

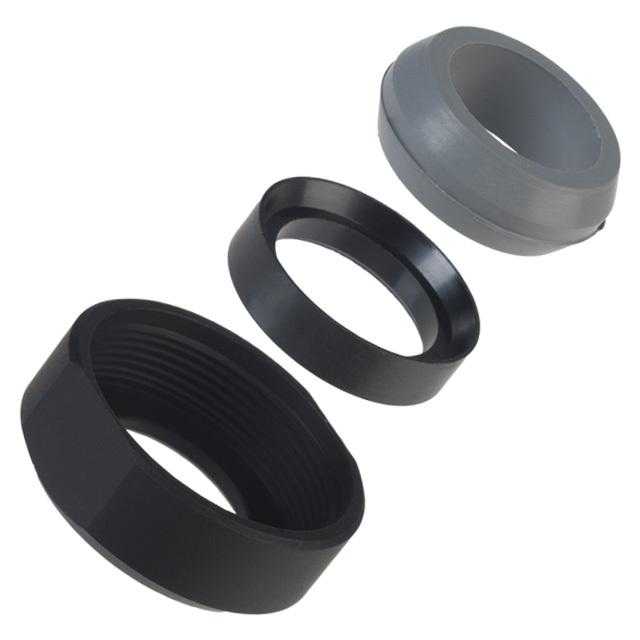

HIROSE ELECTRIC 圆形连接器-配件 JR16WCCA-12(71)

JR16WCCA-12(71)概述

    JR-W系列防水圆形连接器

    产品简介


    JR-W系列防水圆形连接器是hirose公司的产品,专为需要高可靠性的场合设计。这种连接器系列以其卓越的防水和耐腐蚀性能而著称,适用于各种严苛环境下的应用,如汽车、工业自动化等领域。

    技术参数


    - 电流额定值
    - 外壳尺寸(Shell Size):
    - 13号外壳:3个触点,电流额定值为10A;5个触点,电流额定值为5A
    - 16号外壳:7个触点,电流额定值为10A;10个触点,电流额定值为5A
    - 21号外壳:10个触点,电流额定值为10A;16个触点,电流额定值为5A
    - 25号外壳:4个触点,电流额定值为30A;16个触点,电流额定值为10A;24个触点,电流额定值为5A
    - 电压额定值
    - 13号外壳:3个触点,电压额定值为100V AC,140V DC;5个触点,电压额定值为100V AC,140V DC
    - 16号外壳:7个触点,电压额定值为100V AC,140V DC;10个触点,电压额定值为100V AC,140V DC
    - 21号外壳:10个触点,电压额定值为100V AC,140V DC;16个触点,电压额定值为100V AC,140V DC
    - 25号外壳:4个触点,电压额定值为300V AC,420V DC;16个触点,电压额定值为100V AC,140V DC;24个触点,电压额定值为100V AC,140V DC
    - 工作温度范围
    - 操作温度范围:-25至+85℃
    - 存储温度范围:-10至+60℃

    产品特点和优势


    - 防水性能:JR-W系列达到IP67和IP68等级,在水下环境中表现出色。
    - 耐腐蚀性:外壳采用镀层处理以增强防腐蚀能力,适用环境多样。
    - 连接稳定性:通过多种测试验证,确保长时间稳定运行,包括振动、冲击和温度循环测试。

    应用案例和使用建议


    - 汽车工业:用于车载传感器、动力系统等,满足严苛环境要求。
    - 工业自动化:适用于工厂自动化设备,确保数据传输的可靠性。
    - 户外设施:如监控摄像头、户外通信设备等,确保在恶劣天气条件下正常运行。
    使用建议:
    - 在进行焊接操作时,确保导线与端子之间的连接符合技术规范。
    - 连接前应检查电缆直径与夹具的匹配情况,确保安装稳固。
    - 使用专用工具进行压接操作,以保证连接质量。

    兼容性和支持


    JR-W系列连接器具有广泛的适用性,可以与其他同类产品及设备无缝对接。HIROSE公司提供全面的技术支持和售后服务,确保客户能够顺利安装并长期使用这些产品。

    常见问题与解决方案


    - 问题一:如何清洁银镀层?
    - 解决方法:使用无绒布轻轻擦拭,避免使用化学溶剂。

    - 问题二:连接器发生故障如何排查?
    - 解决方法:检查所有连接部分是否正确安装,并进行必要的电阻和绝缘测试。

    总结和推荐


    JR-W系列防水圆形连接器凭借其出色的防水和抗腐蚀性能,适用于多种恶劣环境下的应用。其独特的设计和高标准的制造工艺确保了长期稳定的运行。考虑到其卓越的功能和耐用性,我们强烈推荐使用该系列产品,特别是在对连接器性能要求较高的应用场景中。

JR16WCCA-12(71)参数

参数
外壳尺寸 - 插件 16mm
颜色 黑色
材料 -
配件类型 Strain Relief
长*宽*高 8mm*16mm*23mm
零件状态 在售
包装方式 袋装

JR16WCCA-12(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCCA-12(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-配件 HIROSE ELECTRIC JR16WCCA-12(71) JR16WCCA-12(71)数据手册

JR16WCCA-12(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.2 ¥ 77.74
10+ $ 7.326 ¥ 61.9047
60+ $ 5.994 ¥ 50.6493
260+ $ 5.8065 ¥ 49.0649
500+ $ 5.4075 ¥ 45.6934
1000+ $ 5.0925 ¥ 43.0316
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 77.74
