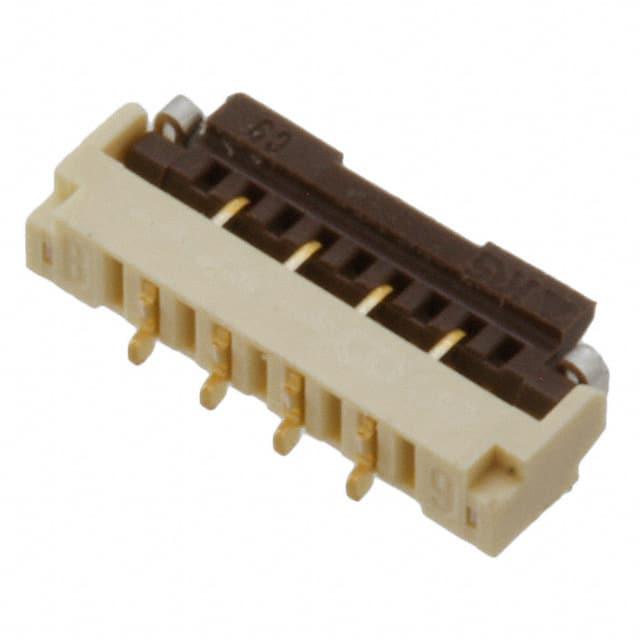

FH33-4S-1SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 1mm间距4p FPC插座 FPC连接器, FH33系列, 单排, 表面, 焊接
供应商型号: 1362421
供应商: 海外现货
标准整包数: 5
HIROSE ELECTRIC FFC/FPC连接器 FH33-4S-1SH(99)

FH33-4S-1SH(99)概述


    产品简介


    基本介绍
    FH33系列是适用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)的零间距(ZIF)连接器。该系列提供三种不同的接触间距:0.4毫米、0.5毫米和1毫米。这些连接器具有小尺寸、低功耗、高可靠性等特点,适用于各种电子产品中的信号传输。
    主要功能
    - 支持0.4毫米、0.5毫米和1毫米的接触间距,满足不同应用场景的需求。
    - 高温性能好,可在-55°C至+85°C的温度范围内正常工作。
    - 具有较强的FPC/FFC保持力,保证电气连接的稳定性。
    - 支持标准的0.3毫米厚度的FPC和FFC,适用于多种规格的电路板。
    应用领域
    FH33系列连接器广泛应用于消费电子、医疗设备、通信设备等领域。尤其适合需要高密度、高性能连接的应用场合。

    技术参数


    | 参数 | 规格 |

    | 接触间距 | 0.4毫米、0.5毫米、1毫米 |
    | 尺寸 | 宽度2.5毫米、高度17毫米 |
    | 工作电压 | 50伏交流电(0.4毫米间距型号为40伏交流电) |
    | 工作电流 | 0.5安培(0.4毫米间距型号为0.4安培) |
    | 工作温度范围 | -55°C至+85°C |
    | 存储温度范围 | -10°C至+50°C |
    | 存储湿度范围 | 相对湿度90%最大(无冷凝) |

    产品特点和优势


    1. 低剖面设计:窄宽度仅2.5毫米,比其他FH系列HRS连接器减少了17%至57%的板面积。
    2. 多种接触间距:除了标准的0.5毫米间距外,还提供0.4毫米和1毫米间距的选择。
    3. 增强的FPC/FFC保持力:在水平方向上增加约两倍,在垂直方向上增加约1.7倍。
    4. 导电迹线可直接在PCB下运行:没有底部暴露的接触点。
    5. 单指操作:带锁定功能的旋转操作器确保可靠的机械和电气连接。
    6. 方便插入:证明的Flip Lock操作器使FPC/FFC的插入更简单。
    7. 接受标准FPC厚度:可使用0.3毫米厚的标准FPC和FFC。
    8. 便于自动装配:平坦的上表面和带状包装便于真空拾取和放置。
    9. 环保:符合IEC61249-2-21标准,无卤素。

    应用案例和使用建议


    应用案例
    FH33系列连接器适用于消费电子产品,如手机、平板电脑和笔记本电脑。此外,它们也用于医疗设备、通信设备等需要高密度连接的应用场景。
    使用建议
    - 在选择连接器时,根据具体应用选择合适的接触间距(0.4毫米、0.5毫米或1毫米)。
    - 确保电路板的金属支撑足够,以提供稳固的机械支撑。
    - 使用标准厚度(0.3毫米)的FPC和FFC,并确保正确的金镀层。
    - 在安装过程中使用推荐的焊接温度曲线,确保连接器的稳定性和可靠性。

    兼容性和支持


    FH33系列连接器与多种自动装配设备兼容,适合大批量生产。厂商提供了详细的技术文档和支持,以帮助用户顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入FPC/FFC困难 | 检查连接器是否正确安装,并确保使用标准厚度的FPC/FFC |
    | 连接不稳定 | 检查接触电阻是否超标,并确保焊接质量 |
    | 温度变化导致的性能下降 | 确保工作温度在-55°C至+85°C范围内 |
    | 存储条件不当导致的性能下降 | 确保存储温度在-10°C至+50°C范围内,相对湿度不超过90% |

    总结和推荐


    FH33系列连接器是一款性能卓越、设计紧凑的产品,特别适合需要高密度、高可靠性的应用场景。它的多功能性和广泛适用性使其在市场上具备强大的竞争力。对于需要高精度和可靠性的电子设备制造商而言,FH33系列是一个值得推荐的选择。无论是消费电子产品还是专业设备,该系列都能提供出色的连接解决方案。

FH33-4S-1SH(99)参数

参数
扁平柔性类型 FFC,FPC
针脚数 4pin
间距 1mm
触头镀层
外壳颜色 -
端接 焊盘
额定电流 500mA
板上高度 1.2mm
连接器/触头类型 底部
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH33-4S-1SH(99)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH33-4S-1SH(99)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH33-4S-1SH(99) FH33-4S-1SH(99)数据手册

FH33-4S-1SH(99)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 18.0315
125+ ¥ 17.265
250+ ¥ 16.8954
库存: 397
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 90.15
