JR16WCC-8(71)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 电缆夹, JR-W系列, 金属制, 8mm捆束直径
供应商型号: JY-JR16WCC-8(71)
供应商: 云汉优选
标准整包数: 1

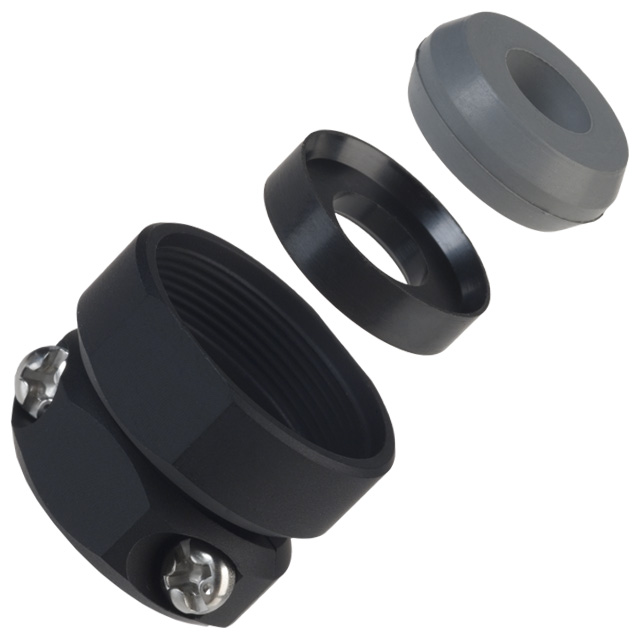

HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 JR16WCC-8(71)

JR16WCC-8(71)概述

    高品质防水圆形连接器JR-W系列技术手册

    1. 产品简介


    JR-W系列是HIROSE公司推出的一种防水圆形连接器,适用于需要高度可靠性的场合,如汽车工业、户外设备等。这些连接器具有IP67和IP68等级,能够在恶劣环境中提供可靠的连接。它们可用于多种应用,如数据传输、电源连接和信号传输等。

    2. 技术参数


    以下是JR-W系列的主要技术参数:
    - 电流额定值
    - 壳体尺寸:13,接触数:3,电流:10A
    - 壳体尺寸:13,接触数:5,电流:5A
    - 壳体尺寸:16,接触数:7,电流:10A
    - 壳体尺寸:16,接触数:10,电流:5A
    - 壳体尺寸:21,接触数:10,电流:10A
    - 壳体尺寸:21,接触数:16,电流:5A
    - 壳体尺寸:25,接触数:4,电流:30A
    - 壳体尺寸:25,接触数:16,电流:10A
    - 壳体尺寸:25,接触数:24,电流:5A
    - 电压额定值
    - 壳体尺寸:13,接触数:3,电压:100V AC, 140V DC
    - 壳体尺寸:13,接触数:5,电压:100V AC, 140V DC
    - 壳体尺寸:16,接触数:7,电压:100V AC, 140V DC
    - 壳体尺寸:16,接触数:10,电压:100V AC, 140V DC
    - 壳体尺寸:21,接触数:10,电压:100V AC, 140V DC
    - 壳体尺寸:21,接触数:16,电压:100V AC, 140V DC
    - 壳体尺寸:25,接触数:4,电压:300V AC, 420V DC
    - 壳体尺寸:25,接触数:16,电压:100V AC, 140V DC
    - 壳体尺寸:25,接触数:24,电压:100V AC, 140V DC
    - 工作温度范围
    - 操作温度范围:-25°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C

    3. 产品特点和优势


    - 防水性能:JR-W系列连接器达到IP67和IP68等级,可在水下1米深放置30分钟,或在2米深放置14天。
    - 耐腐蚀性:外壳经过镀层处理,提高耐腐蚀性,适应各种环境。
    - 高可靠性:适用于高可靠性需求的应用,如汽车工业。

    4. 应用案例和使用建议


    - 应用案例:JR-W系列广泛应用于汽车、户外设备、工业自动化等领域,提供稳定的电力和数据传输。
    - 使用建议:建议在使用前检查连接器的密封性能,确保防水效果;定期进行维护检查,以保持其最佳性能。

    5. 兼容性和支持


    - JR-W系列连接器与其他标准电缆和设备兼容。HIROSE公司提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题1:连接器出现松动。
    - 解决方案:检查连接器是否安装到位,必要时重新安装。
    - 问题2:连接器无法正常工作。
    - 解决方案:检查连接器是否损坏,如有损坏请更换新的连接器。
    - 问题3:连接器接触不良。
    - 解决方案:清洁连接器的触点,确保接触良好。

    7. 总结和推荐


    JR-W系列防水圆形连接器以其出色的防水性能、高可靠性及广泛的适用性,成为市场上备受青睐的产品。其独特的设计和优质材料使其在各种严苛环境下表现出色。因此,强烈推荐在需要高可靠性的应用中使用JR-W系列连接器。

JR16WCC-8(71)参数

参数
电缆开口 8mm
类型 缆线夹
颜色 黑色
镀层
材料 锌合金,黄铜
电缆出口 180°
螺丝尺寸 M20x0.75
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装

JR16WCC-8(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WCC-8(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器-后壳和电缆夹 HIROSE ELECTRIC JR16WCC-8(71) JR16WCC-8(71)数据手册

JR16WCC-8(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
