QR/P8-8P-C(21)

产品分类: 背板连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: QR/P8-8P-C(21)
供应商: 云汉优选
标准整包数: 1

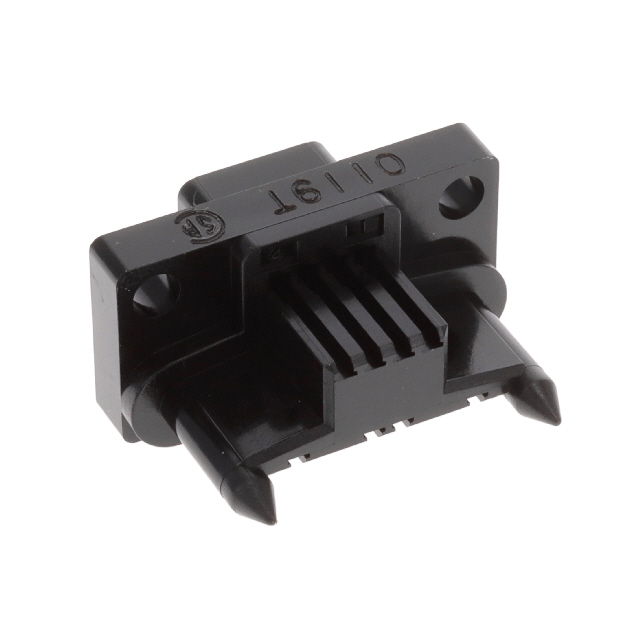

HIROSE ELECTRIC 背板连接器 - 外壳 QR/P8-8P-C(21)

QR/P8-8P-C(21)概述

    QR/P8 Series 技术手册

    产品简介


    QR/P8 系列是一款紧凑型矩形高针数连接器,适用于机架和面板应用。作为 QR/P、QR/P1 和 QR/P4 系列的升级版本,它在保持相同针数的同时体积更小,适用于广泛的工业应用。QR/P8 系列提供三种不同针数选项:8 针、12 针和 20 针,通过压接方式实现更简便的连接和更高的可靠性。

    技术参数


    - 工作温度范围:-10°C 至 +60°C
    - 额定电流:
    - 功率:最大 3A(20 AWG),最大 2A(24 AWG)
    - 信号:最大 1A(24 AWG),最大 1A(28 AWG)
    - 额定电压:
    - 功率:300V AC(也可为 380V AC)
    - 信号:30V AC
    - 接触电阻:最大 30mΩ(1A DC)
    - 绝缘电阻:最小 1000MΩ(500V DC)
    - 耐压测试:
    - 功率:1 分钟内 2000V AC
    - 信号:1 分钟内 500V AC
    - 认证标准:UL、CSA、TÜV
    - 材料与表面处理:
    - 绝缘体:聚碳酸酯,黑色,UL94V-0 级
    - 接触点:磷青铜,部分镀金(镍底镀层)

    产品特点和优势


    1. 体积小巧:比 QR/P4 系列体积减少了 20%,非常适合空间受限的应用场景。
    2. 一体成型设计:导向销和外壳一体化设计,节省空间。
    3. 浮动设计:采用阶梯螺丝,实现浮动设计,提高适应性和稳定性。
    4. 安全认证:经过 UL、CSA、TÜV 认证,保证产品安全性。

    应用案例和使用建议


    - 应用场景:适合应用于通信设备、医疗设备、工业自动化等领域。
    - 使用建议:在连接电缆时,请选择适用的电缆类型(20 到 28 AWG)。使用合适的工具进行压接操作,如手动或自动压接工具。确保在安装过程中按照规定的公差要求(<1.5mm)进行装配。

    兼容性和支持


    - 兼容性:与特定型号的电缆和压接工具兼容。具体型号请参阅技术手册。
    - 厂商支持:如果您需要任何技术支持或购买建议,请联系您的销售代表。

    常见问题与解决方案


    - 问题 1:如何正确安装 QR/P8 连接器?
    - 解决办法:确保电缆尺寸合适(20 至 28 AWG),并使用适当的工具进行压接。在安装过程中,注意公差要求(<1.5mm)。
    - 问题 2:如何检查接触电阻?
    - 解决办法:使用万用表或专用仪器测量接触电阻。确保接触电阻不超过最大值 30mΩ。

    总结和推荐


    QR/P8 系列以其紧凑的体积、高可靠性以及广泛的认证标准,在各类工业应用中具有显著的优势。其独特的设计使其成为空间受限应用场景的理想选择。强烈推荐在工业自动化、通信和医疗设备等领域使用此系列产品。对于需要高可靠性的应用场合(如汽车、医疗设备、公共基础设施等),建议在使用前与销售代表确认产品的适用性和可靠性。

QR/P8-8P-C(21)参数

参数
安装方式 支架安装,面板安装
零件状态 在售
包装方式 散装

QR/P8-8P-C(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

QR/P8-8P-C(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 背板连接器 - 外壳 HIROSE ELECTRIC QR/P8-8P-C(21) QR/P8-8P-C(21)数据手册

QR/P8-8P-C(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
