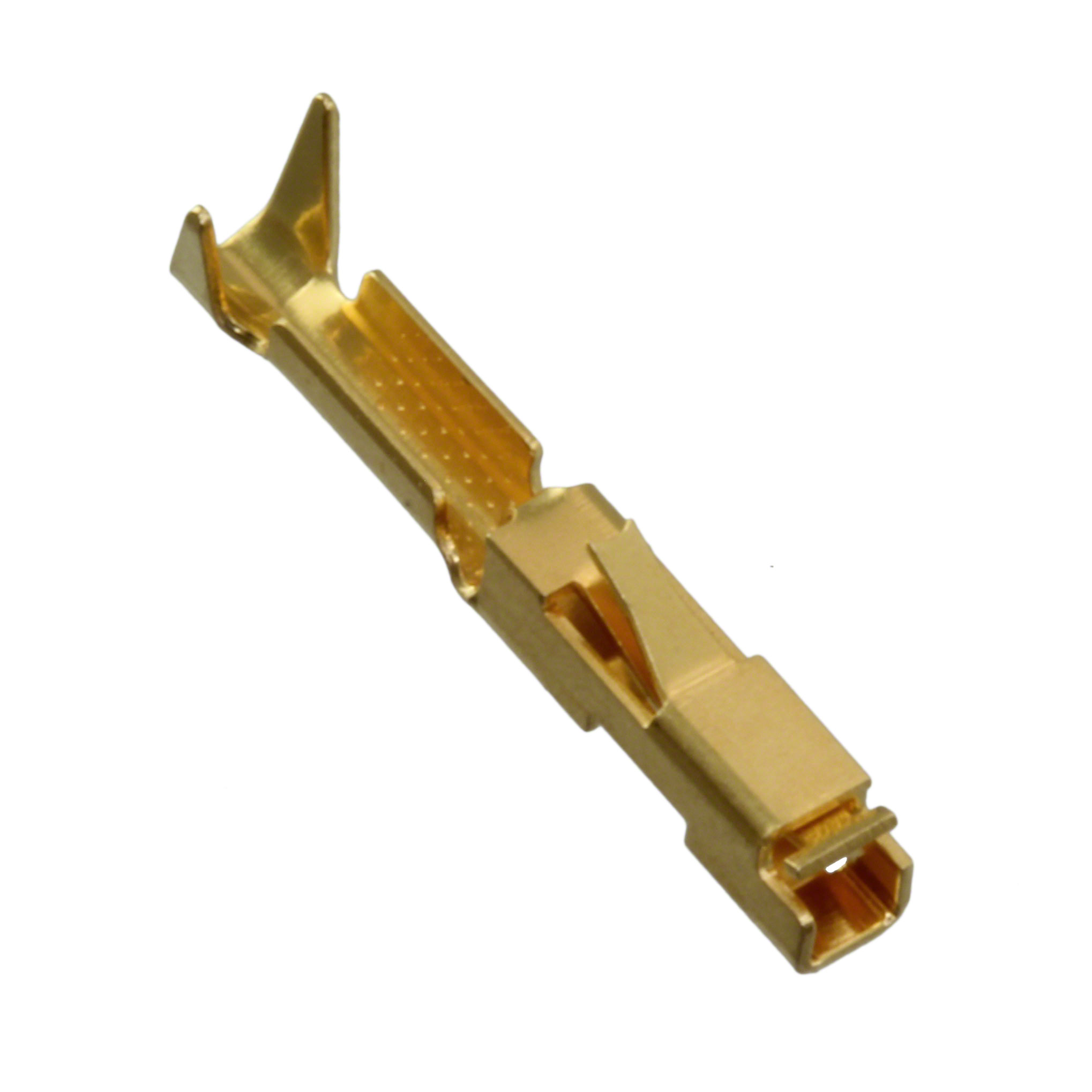

HIF32428SC

产品分类: 矩形连接器 - 触头
厂牌: HIROSE ELECTRIC
产品描述: Connector Headers and PCB Receptacles 压接 203nm 金 24-28 AWG 压入式
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 矩形连接器 - 触头 HIF32428SC

HIF32428SC概述

    HIF3B系列MIL标准符合的带状电缆连接器

    产品简介


    HIF3B系列是一款符合MIL标准的带状电缆连接器,具有多种接触数(6, 10, 14, 16, 20, 26, 30, 34, 40, 50, 60, 64),适用于广泛的工业应用。其设计旨在确保可靠的电气连接,并提供出色的机械稳定性。

    技术参数


    HIF3B系列连接器的技术参数如下:
    - 工作温度范围: -55°C至+85°C(包含电流流动引起的温升)
    - 湿度范围: 40%至80%
    - 存储温度范围: -10°C至+60°C
    - 存储湿度范围: 40%至70%
    - 额定电流: IDC: 1A(28 AWG);压接: 32 AWG 和 36 AWG: 1A;其他: 3A
    - 额定电压: 200V
    - 绝缘电阻: ≥1000MΩ (500V DC)
    - 耐压: 无闪络或绝缘击穿 (650V AC/1分钟)
    - 接触电阻: ≤15mΩ (0.1A)
    - 振动测试: 无1μs以上的电气中断 (频率: 10到55Hz,单振幅0.75mm,各方向持续2小时)
    - 湿气测试: 绝缘电阻≥1000MΩ (温度40°C,湿度90%至95%,持续96小时)
    - 温度循环测试: 无损坏、裂缝或部件松动 (-55°C至15-35°C至125°C之间,共5次循环)
    - 耐用性: 连接/断开500次后,接触电阻≤15mΩ
    - 焊接热阻抗: 组件无影响性能的变形 (焊料槽: 260°C,10秒;手动焊接: 360°C,5秒)

    产品特点和优势


    1. 符合MIL标准: 确保了产品在恶劣环境下的可靠性。
    2. UL批准产品: 表明产品已经通过严格的测试和认证。
    3. 防止误插入机制: 设计了凸起区域和键孔引导系统,以避免错误插拔。
    4. 适用电缆: 使用28 AWG的扁平电缆 (UL2651),7芯,导线直径为0.127mm。

    应用案例和使用建议


    HIF3B系列连接器广泛应用于航空航天、国防设备、通信系统等领域。根据手册中的应用场景示例,该连接器适用于需要高度可靠性的场合。使用建议包括:
    - 确保安装时连接器周围没有过高的负载,以避免锁扣变形。
    - 安装前仔细检查接触数和引脚排列是否正确。
    - 在潮湿或高温环境下使用时,注意保持适当的工作温度和湿度范围。

    兼容性和支持


    HIF3B系列连接器与特定型号的电缆和引脚排列相兼容。HIROSE ELECTRIC公司提供了详尽的技术支持和维护服务,帮助客户解决问题和定制特殊需求。

    常见问题与解决方案


    1. Q: 锁扣变形怎么办?
    - A: 避免对内部施加过大的力。安装时请确保正确安装,避免过度弯曲或扭转。

    2. Q: 如何保证连接器在高温环境下的可靠性?
    - A: 检查并确保连接器处于规定的温度范围内。如有必要,可使用散热装置来控制温度。

    总结和推荐


    HIF3B系列连接器以其卓越的电气性能、高可靠性和广泛的适用性,在市场上拥有显著的优势。对于需要在苛刻环境中工作的应用,HIF3B连接器是一个理想的选择。建议在相关项目中考虑采用此产品。

HIF32428SC参数

参数
线规 24-28 AWG
触头镀层
触头端接 压接
触头镀层厚度 203nm
类型 Connector Headers and PCB Receptacles
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HIF32428SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF32428SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 触头 HIROSE ELECTRIC HIF32428SC HIF32428SC数据手册

HIF32428SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
