首页  >  产品百科  >  DF3-5S-2DSA(25)

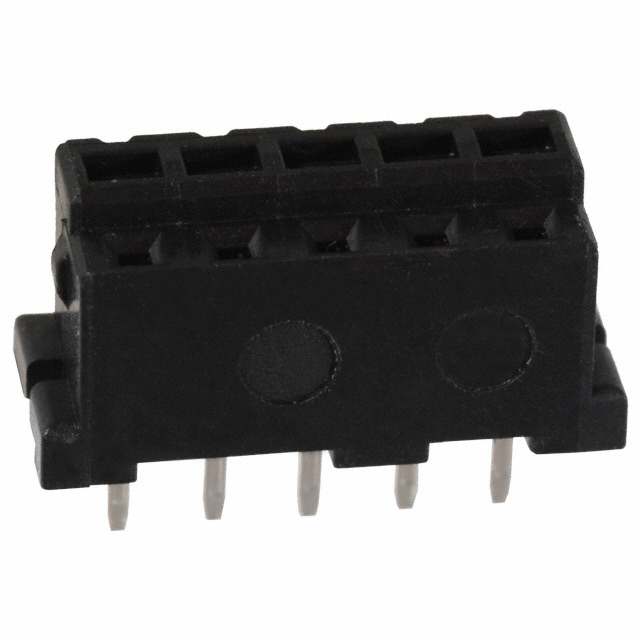

DF3-5S-2DSA(25)

厂牌: HIROSE ELECTRIC
产品描述: Friction Lock,Receptacle 2mm 1 5pin 3A 2μm 锡 黑色 通孔安装 12mm(长度)*4.58mm(高度)
供应商型号: CSJ-ST60047740
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 DF3-5S-2DSA(25)

DF3-5S-2DSA(25)概述

    DF3 系列 2mm 间距连接器产品手册

    产品简介


    DF3系列是2mm间距的离散线连接器,已通过UL和CSA安全标准认证。这些连接器适用于多种应用,尤其适合办公设备如复印机和打印机。它们提供了不同类型的连接方式,包括直插式和弯角式,确保高度的灵活性。

    技术参数


    - 电流额定值:IDC和压接类型分别为:
    - AWG#22至24: 3A
    - AWG#26: 2A
    - AWG#28: 1A
    - 电压等级:AC 100V(IDC);250V AC(压接)
    - 操作温度范围:-30°C至+85°C
    - 操作湿度范围:40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%

    产品特点和优势


    1. 低轮廓设计:ID插孔(1)的高度为6.8mm,压接插孔(1)的高度为7.5mm。
    2. 多功能组合:ID插孔与DF11系列的ID类型相结合,可实现多根导线的自动压接。
    3. 灵活的连接方式:水平或垂直安装均可,水平连接时的板到板厚度仅为6.6mm。
    4. 稳固的接触区:提供足够的接触压接空间,保证稳定的压接操作。
    5. 兼容性强:与插件适配器结合使用时,可以适应线对板和线对线的连接。
    6. 耐用性高:经受2小时各方向振动测试,不产生电气中断超过1微秒。

    应用案例和使用建议


    - 商业设备:在办公设备如复印机和打印机中广泛使用,提供可靠的线缆连接。
    - 安装注意事项:避免模具化合物的小气泡影响安装,确保连接稳定可靠。
    - 建议的连接工具:使用特定的连接工具(如AM700/DF11),以确保最佳效果。

    兼容性和支持


    - 兼容性:适用于多种型号的线缆,包括AWG#26和AWG#28,且兼容不同的安装形式。
    - 支持和维护:客户可以从制造商处获取最新的工程图纸和规范信息,以确保正确的安装和使用。

    常见问题与解决方案


    1. 问题:电气接触不良。
    - 解决方案:检查安装是否正确,确认线缆和插头是否完全压接到位。
    2. 问题:连接器失效。
    - 解决方案:检查是否符合规定的使用条件,重新进行压接操作,或联系制造商获取技术支持。
    3. 问题:环境条件下的稳定性。
    - 解决方案:遵循指定的操作温度和湿度范围,确保设备的稳定运行。

    总结和推荐


    DF3系列2mm间距连接器是一款性能优异的产品,具备低轮廓设计、高可靠性及广泛的适用性。特别适合商业设备中的线缆连接需求。经过严格的测试和验证,该产品具有出色的耐用性和兼容性。总体而言,强烈推荐使用该产品。对于需要高效、可靠的连接解决方案的应用场合,DF3系列是一个值得信赖的选择。

DF3-5S-2DSA(25)参数

参数
排数 1
颜色 黑色
触头镀层厚度 - 配接 2μm
触头镀层 - 配接
防护等级 -
针脚数 5pin
间距-配接 2mm
类型 Friction Lock,Receptacle
额定电流 3A
长*宽*高 12mm(长度)*4.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

DF3-5S-2DSA(25)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3-5S-2DSA(25)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIROSE ELECTRIC DF3-5S-2DSA(25) DF3-5S-2DSA(25)数据手册

DF3-5S-2DSA(25)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6552 ¥ 5.5495
库存: 2000
起订量: 76 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.54
