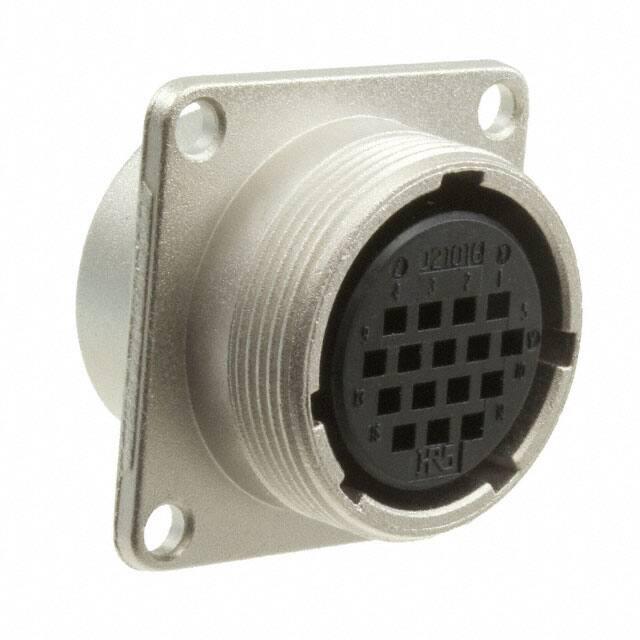

JR21RK-16SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Receptacle Housing,Threaded 焊盘 16pin Aluminum Alloy 5A 法兰安装,面板安装
供应商型号: CSJ-ST47921995
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR21RK-16SC

JR21RK-16SC概述

    JR 系列圆形连接器技术手册

    产品简介


    JR 系列圆形连接器符合日本工业标准 JIS C 5432《家用电器用圆形连接器》,专为各种电气设备提供安全可靠的连接。这些连接器具备出色的机械强度和电气性能,广泛应用于汽车、工业自动化、医疗设备等领域。

    技术参数


    JR 系列连接器的主要技术规格如下:
    | 规格 | 壳体尺寸 | 接触点数 | 额定电流 | 额定电压 | 工作温度范围 |
    |
    | 电流 | 13 | 3 | 10A | AC250V, DC350V | -25°C 到 +85°C |
    | 5 | 5A | AC250V, DC350V | -25°C 到 +85°C |
    | 16 | 7 | 10A | AC250V, DC350V | -25°C 到 +85°C |
    | 10, 14 | 5A | AC250V, DC350V | -25°C 到 +85°C |
    | 21 | 10 | 10A | AC250V, DC350V | -25°C 到 +85°C |
    | 16 | 5A (端子型: 3A) | AC250V, DC350V | -25°C 到 +85°C |
    | 26 | 5A (仅A、B接触点: 10A) | AC250V, DC350V | -25°C 到 +85°C |
    | 25 | 4 | 30A | AC1000V, DC1400V | -25°C 到 +85°C |
    | 5, 16 | 10A | AC1000V, DC1400V | -25°C 到 +85°C |
    | 24 | 5A (端子型: 3A) | AC1000V, DC1400V | -25°C 到 +85°C |

    产品特点和优势


    1. 高可靠性:JR 系列连接器通过严格的测试,确保在极端环境下的稳定性能。
    2. 多种接触点配置:可以根据需求选择不同壳体尺寸和接触点数量的型号。
    3. 机械强度高:具备良好的振动和冲击抵抗力,适用于恶劣的工作环境。
    4. 高绝缘性能:具备优异的绝缘电阻和耐压能力,确保电气隔离的安全性。

    应用案例和使用建议


    JR 系列连接器常用于汽车、医疗设备、工业自动化等领域。例如,在汽车领域,这些连接器可以用于车身控制系统,保证信号传输的稳定可靠。
    使用建议:
    - 在安装过程中,确保连接器与电线正确匹配,以避免松动或接触不良。
    - 定期检查连接器的清洁度和完整性,防止灰尘和杂质影响性能。
    - 在特殊环境中(如高温或硫化气体环境下),建议采取适当的防护措施,以延长使用寿命。

    兼容性和支持


    JR 系列连接器设计时考虑了广泛的兼容性,可与其他标准设备接口无缝对接。厂家提供了详细的安装和维护指南,以确保客户能够顺利使用该产品。此外,厂家还提供售后支持和技术咨询,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 连接器接触不良:检查电线是否牢固连接,确保没有松动或断线。
    2. 接触电阻过高:清洁接触面,去除表面氧化物。
    3. 绝缘性能下降:保持连接器远离潮湿环境,定期检查绝缘层是否有破损。

    总结和推荐


    JR 系列连接器凭借其出色的电气性能、高可靠性和广泛的应用领域,成为了市场上备受青睐的产品。它不仅满足了各种工业应用的需求,还能应对复杂多变的工作环境。我们强烈推荐在需要高可靠性连接器的应用中使用 JR 系列产品。

JR21RK-16SC参数

参数
外壳材料 Aluminum Alloy
针脚数 16pin
触头镀层 - 配接 -
类型 Receptacle Housing,Threaded
颜色 -
端接 焊盘
额定电流 5A
安装方式 法兰安装,面板安装
零件状态 最后售卖
包装方式 散装,袋装

JR21RK-16SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR21RK-16SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR21RK-16SC JR21RK-16SC数据手册

JR21RK-16SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
