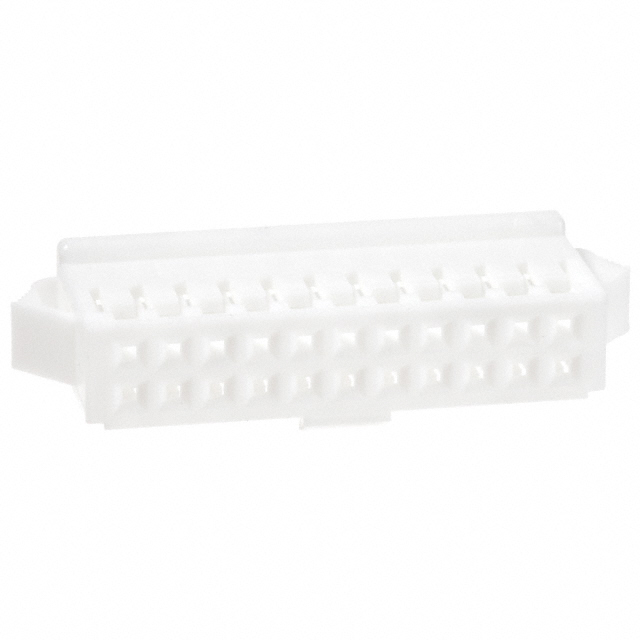

DF1B-22DES-2.5RC

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Locking Ramp,Receptacle 2 22pin 滑锁 Female Socket IDC,压接 白色 卡入式安装,按扣安装,面板安装
供应商型号: DF1B-22DES-2.5RC
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 外壳 DF1B-22DES-2.5RC

DF1B-22DES-2.5RC概述

    DF1B Series: 2.5mm Pitch Connector for Discrete Wire Connection

    1. 产品简介


    DF1B系列连接器是Hirose Electric Co., Ltd.生产的一款2.5毫米间距的接线板连接器,适用于多种用途,包括商用设备(如复印机和打印机)。该系列产品具有广泛的适用性,可以满足不同用户的需求。

    2. 技术参数


    DF1B系列连接器的技术规格如下:
    - 额定电流:
    - 20至22 AWG:2.5A/引脚
    - 24至28 AWG:3A/引脚
    - 30 AWG:1A/引脚
    - 额定电压:250V AC/DC
    - UL和CSA认证电流:
    - 20至22 AWG:3A/引脚
    - 24至28 AWG:1A/引脚
    - 30 AWG:0.5A/引脚
    - UL和CSA认证电压:30V AC/DC
    - 工作温度范围:-35°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 操作湿度范围:40%至80%
    - 存储湿度范围:40%至70%
    - 绝缘电阻:1000MΩ(最小值),测试条件为500V DC。
    - 耐压强度:650V AC持续1分钟无闪络或绝缘击穿。
    - 接触电阻:30mΩ(最大值),测试电流为100mA。
    - 单次插拔力:最小0.44N(45gf),最大4.4N(450gf)。
    - 振动耐受性:在10到55Hz频率下,单振幅为0.75mm,持续2小时。
    - 恒定湿度耐受性:接触电阻≤30mΩ,绝缘电阻≥1000MΩ,温度40±2°C,湿度90%至95%,持续96小时。
    - 温度循环耐受性:接触电阻≤30mΩ,绝缘电阻≥1000MΩ,低温-55°C保持30分钟,常温5到35°C保持10分钟,高温85°C保持30分钟,重复5个周期。
    - 对接耐久性:接触电阻≤30mΩ,镀锡接触≤30次,镀金接触≤50次。
    - 抗焊接热性:不发生影响性能的变形,流动焊接条件为260°C,5秒;手动焊接条件为300°C,3秒。

    3. 产品特点和优势


    DF1B系列连接器的主要特点和优势包括:
    - 广泛的应用选择:提供“线到板”和“直连型”两种类型的连接器,每种类型都有单行和双行变化,支持镀锡和镀金两种表面处理标准。
    - 广泛的温度适应性:能够在极端温度条件下稳定工作,适合各种恶劣环境。
    - 高可靠性:经过严格的振动、湿度和温度循环测试,确保长期可靠使用。
    - 多种规格:提供从单行2至14引脚到双行4至40引脚的不同规格,以适应不同的设计需求。
    - 高防护等级:具备优秀的绝缘和耐压性能,确保安全可靠的电气连接。

    4. 应用案例和使用建议


    DF1B系列连接器广泛应用于商用设备,如复印机、打印机等。具体应用案例包括:
    - 商业复印机:DF1B系列连接器用于连接电源线和其他关键线路,确保机器的正常运行。
    - 工业打印机:在打印机中,这些连接器用于信号传输和电力分配,确保打印质量和效率。
    使用建议:
    - 在高湿度环境下使用时,确保环境相对干燥,避免凝露现象。
    - 在安装过程中注意对齐和插入力度,避免因插拔不当导致损坏。
    - 定期检查连接器的接触电阻和绝缘电阻,确保连接可靠。
    - 对于需要频繁插拔的场合,建议使用镀金接触件以提高耐用性。

    5. 兼容性和支持


    DF1B系列连接器与其他Hirose品牌的产品高度兼容,可方便地与其他标准电路板连接。此外,Hirose提供详尽的技术支持和售后服务,包括详细的安装指导和维护建议,帮助用户更好地使用和维护产品。

    6. 常见问题与解决方案


    问题1:如何避免插拔过程中接触不良?
    解决方案:使用适当的插拔工具,确保插拔力度适中且均匀分布。对于高频插拔的场合,建议采用防磨损的设计。
    问题2:如何提高连接器的使用寿命?
    解决方案:定期清洁连接器,避免灰尘和污垢堆积。对于高负载的连接器,建议使用镀金接触件以提高耐磨性和抗腐蚀能力。
    问题3:如何应对高湿度环境?
    解决方案:确保设备安装环境通风良好,避免凝露。如果必须在高湿度环境中使用,建议采取额外的防潮措施,如使用防潮膜或密封箱。

    7. 总结和推荐


    DF1B系列连接器凭借其出色的性能、广泛的应用范围和坚固耐用的特点,在多个行业得到广泛应用。其在温度、湿度和振动方面的优异表现使其成为商用设备的理想选择。强烈推荐该产品用于需要高性能和可靠性的应用场合。
    总之,DF1B系列连接器是一款值得信赖的产品,无论是从技术规格还是实际应用效果来看,都是一个非常不错的选择。

DF1B-22DES-2.5RC参数

参数
触头端接 IDC,压接
针脚数 22pin
类型 Locking Ramp,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 滑锁
排数 2
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装
