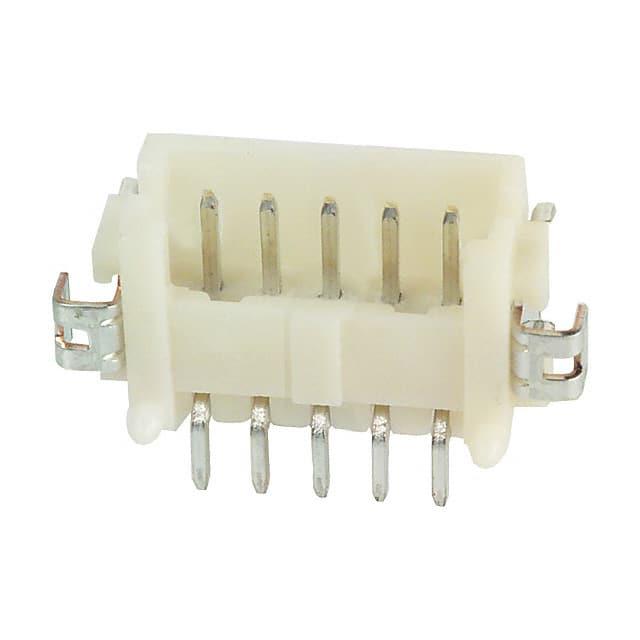

DF13-5P-1.25H(21)

厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1.25mm 1 5pin 1A 锡 米黄色 贴片安装 10.9mm(长度)*3.6mm(高度)
供应商型号: 11MZ-DF13-5P-1.25H(21)
供应商: 云汉优选
标准整包数: 1

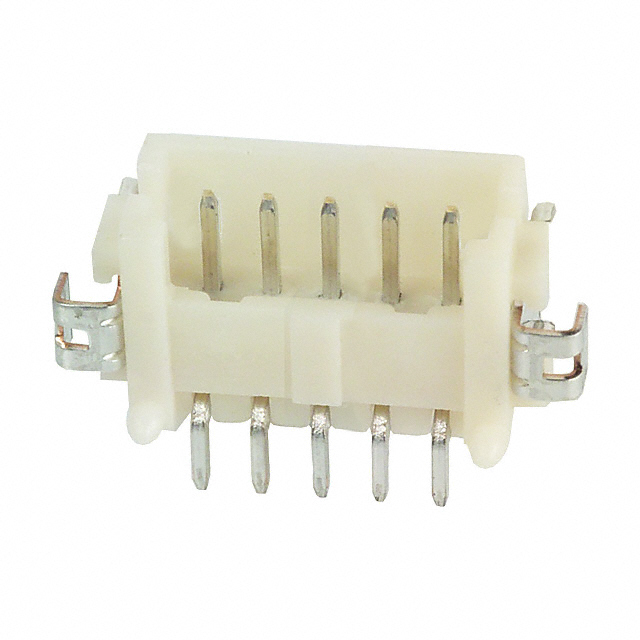

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF13-5P-1.25H(21)

DF13-5P-1.25H(21)概述

    DF13系列 1.25mm间距微型压接连接器(UL认证)

    产品简介


    DF13系列是Hirose Electric Co., Ltd.生产的1.25mm间距微型压接连接器,经过UL认证。这类连接器具有迷你尺寸,适用于多种电子设备。该连接器的特点包括多触点设计、自动组装能力及防止误插的结构设计。DF13系列连接器广泛应用于笔记本电脑、移动终端、小型商业设备以及其他各类消费电子产品中,例如摄像机。

    技术参数


    - 尺寸:直角安装高度为3.6mm,SMT直立式安装高度为5.8mm。
    - 触点数:单排2至15个触点;双排10、20、30、40个触点。
    - 工作温度范围:-35°C 至 +85°C。
    - 绝缘电阻:500 MΩ最小值,100V DC。
    - 耐电压:无闪络或绝缘击穿现象,500V AC/1分钟。
    - 接触电阻:最大30 mΩ,100 mA。
    - 耐振动:频率10至55 Hz,单振幅0.75 mm,每方向2小时。
    - 湿度稳态:接触电阻最大30 mΩ,绝缘电阻500 MΩ最小值,持续96小时。
    - 温度循环:接触电阻最大30 mΩ,绝缘电阻500 MΩ最小值。
    - 连续使用:锡镀层25次,金镀层50次。
    - 抗焊接热:组件无影响性能的变形,流焊250°C持续10秒,手动焊接300°C持续3秒。

    产品特点和优势


    1. 迷你尺寸:安装高度低至5.8mm,适合空间受限的应用场合。
    2. 多触点设计:双排触点可达40个,密度比单排高出30%。
    3. 自动化组装:提供真空吸盘区域,支持自动组装。
    4. 防误插设计:采用防插错盒结构,防止误插入。
    5. SMT端子防脱:SMT端子配备金属装置,防止焊接脱落。

    应用案例和使用建议


    DF13系列连接器适用于笔记型电脑、智能手机及其他小型消费电子产品。建议在安装时,确保接触良好且避免角度过大插入或拔出,以免造成接触变形或外壳损坏。同时,应按照制造商推荐的温度曲线进行焊接,以保证良好的焊接效果。

    兼容性和支持


    该连接器适用于多种SMT和DIP安装方式,提供不同型号的产品以满足各种需求。Hirose公司提供了详细的用户手册和技术文档,以确保客户能够正确地安装和使用这些连接器。此外,还提供标准的质量认证和技术支持服务。

    常见问题与解决方案


    - 问:如何避免误插入?
    - 答:DF13系列连接器采用了防插错盒结构,设计上已充分考虑了误插风险。

    - 问:安装时需要什么条件?
    - 答:应参照用户手册中的安装条件进行安装,特别注意温度曲线和湿度范围的要求。
    - 问:如何处理焊锡后的清洁?
    - 答:建议使用异丙醇进行清洁,但请注意清洁可能会影响匹配/抽出的感觉。

    总结和推荐


    DF13系列1.25mm间距微型压接连接器具备高性能、高可靠性和多种触点配置,适用于各种紧凑空间应用。其出色的尺寸和可靠性使其在市场上具有较强的竞争力。因此,强烈推荐此产品给需要高性能、稳定连接的客户。

DF13-5P-1.25H(21)参数

参数
防护等级 -
额定电流 1A
类型 Detent Lock,Header
颜色 米黄色
触头镀层 - 配接
针脚数 5pin
间距-配接 1.25mm
触头镀层厚度 - 配接 -
排数 1
长*宽*高 10.9mm(长度)*3.6mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF13-5P-1.25H(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13-5P-1.25H(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF13-5P-1.25H(21) DF13-5P-1.25H(21)数据手册

DF13-5P-1.25H(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.5983
10+ ¥ 2.2271
30+ ¥ 1.9488
100+ ¥ 1.6411
500+ ¥ 1.559
库存: 955
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.59
直接购买
加入购物车
