DF40C-90DS-0.4V(58)

厂牌: HIROSE ELECTRIC
产品描述: 焊盘 400μm 2 90pin SMD,P=0.4mm 贴片安装
供应商型号: UNP-DF40C-90DS-0.4V(58)
供应商: 海外现货
标准整包数: 1

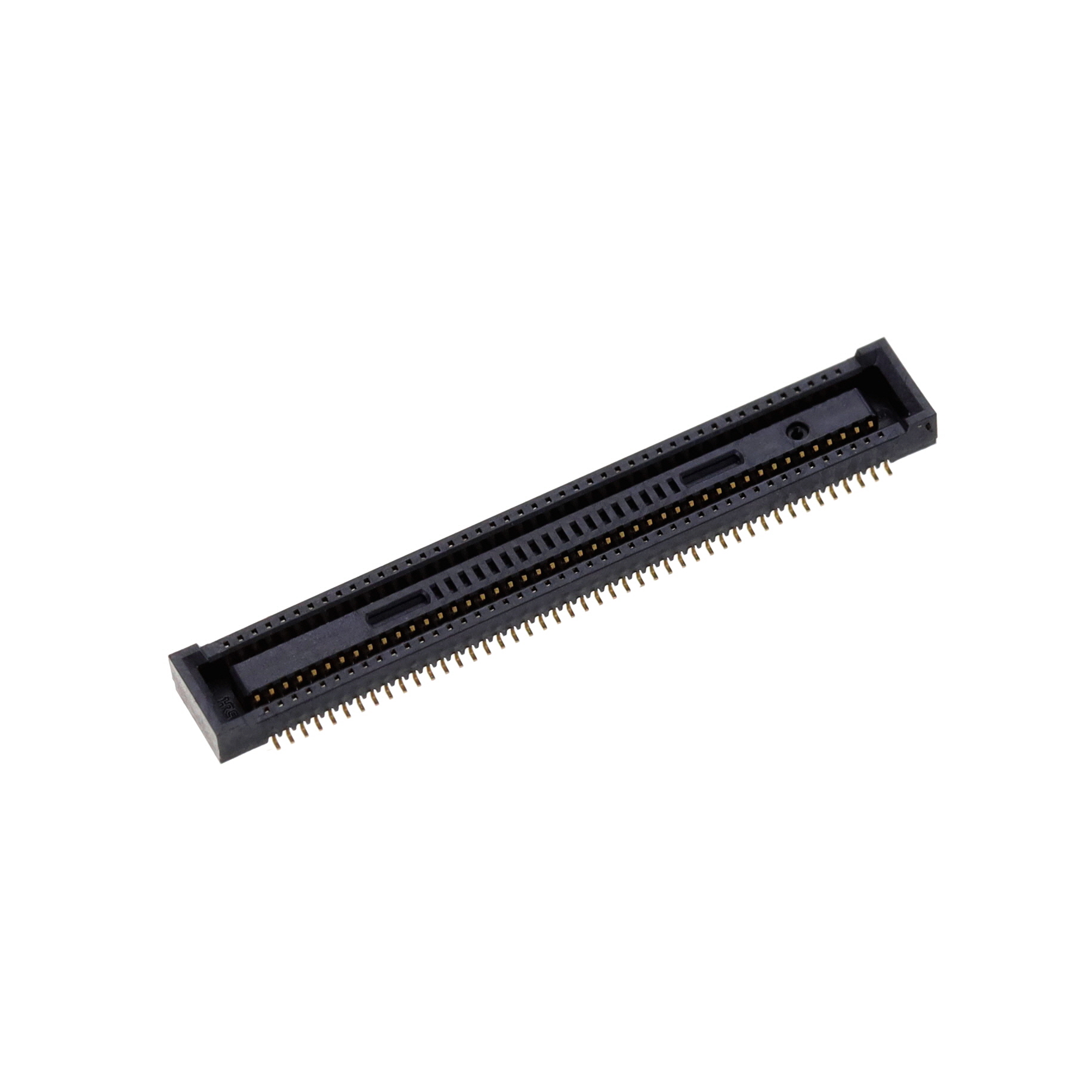

HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) DF40C-90DS-0.4V(58)

DF40C-90DS-0.4V(58)概述

    DF40系列:0.4毫米间距,1.5至4.0毫米高度,板对板及板对柔性印刷电路板连接器

    产品简介


    DF40系列是一款板对板及板对柔性印刷电路板(FPC)连接器。其核心特点在于极小的0.4毫米间距设计,适用于高密度组装场合。这种设计不仅节省空间,还提供了多种堆叠高度选择,从而为各类应用提供极大的灵活性。DF40系列广泛应用于消费电子、通信设备、汽车工业等多个领域,尤其是在需要高可靠性连接的应用场景中。

    技术参数


    - 针距:0.4毫米
    - 堆叠高度:1.5毫米、2.0毫米、2.5毫米、3.0毫米、3.5毫米、4.0毫米
    - 额定电流:0.3安培
    - 额定电压:交流、直流30伏特
    - 操作温度范围:-35°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 防水性能:无
    - 接触电阻:最大90毫欧姆
    - 绝缘电阻:最小50兆欧姆
    - 耐振动性:频率10-55赫兹,半振幅0.75毫米,三个方向2小时
    - 耐温循环:温度变化周期5次,-55°C至+85°C
    - 耐用性:可经受30次插拔
    - 耐焊热性:不破坏树脂部件

    产品特点和优势


    1. 高密度安装:具备最小宽度仅为3.38毫米的设计,易于进行真空吸放操作。
    2. 多堆叠高度选择:提供1.5毫米至4.0毫米的堆叠高度,增加应用灵活性。
    3. 高接触可靠性:尽管尺寸小,但接触力强且有效啮合长度达0.45毫米。
    4. 优秀的自对准能力:提供0.33毫米的自对准范围。
    5. 加固结构:两侧增加了减震条,增强抗冲击能力。
    6. 防焊料流动:镍镀层防护确保接触区域不受焊料影响。
    7. 防污染设计:接合后覆盖接触点,防止灰尘和其他杂物侵入。
    8. 环保材料:符合RoHS标准,不含禁止材料。
    9. 高速信号传输:屏蔽型支持高速信号传输并减少噪声干扰。

    应用案例和使用建议


    DF40系列因其高可靠性和紧凑设计,广泛用于各种场景。例如,在汽车电子中用于连接不同模块,或者在便携式电子产品中实现内部组件之间的高效互联。建议在进行安装前仔细阅读产品说明书,并遵循推荐的PCB布局。针对高可靠性要求的应用场景,如汽车,建议联系公司代表获取更多信息。

    兼容性和支持


    DF40系列提供标准非屏蔽型和带屏蔽型两种选择,能够适应不同的应用场景需求。制造商提供了详细的装配指南和技术支持,以确保正确安装和长期稳定运行。用户可通过技术支持渠道获取帮助,处理可能出现的技术问题。

    常见问题与解决方案


    1. 问:如何判断产品型号是否正确?
    - 答:通过产品编号和产品型号对照图表确认型号规格。
    2. 问:产品是否有防水功能?
    - 答:无防水功能,但具备良好的防尘设计。
    3. 问:焊接过程中应注意什么?
    - 答:建议参照推荐的温度曲线进行回流焊,手工焊接时温度不超过350°C,时间不超过3秒。

    总结和推荐


    DF40系列凭借其高密度安装能力、多样化堆叠高度选择、强大的接触可靠性、优秀的自对准能力和环境友好设计,在多种应用场景中表现出色。无论是在高可靠性要求的汽车电子还是便携式电子产品中,它都能发挥重要作用。因此,我们强烈推荐使用DF40系列连接器。其全面的优势使其成为高密度组装和小型化应用的理想选择。

DF40C-90DS-0.4V(58)参数

参数
间距 400μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 90pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
通用封装 SMD,P=0.4mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DF40C-90DS-0.4V(58)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF40C-90DS-0.4V(58)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 板垫片/叠接器(板对板) HIROSE ELECTRIC DF40C-90DS-0.4V(58) DF40C-90DS-0.4V(58)数据手册

DF40C-90DS-0.4V(58)封装设计

查看详情并下载
Symbol
Footprint
3D Model
