DF1BZ-4DP-2.5DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.5mm 2 4pin 3A 1μm 锡 白色 通孔安装
供应商型号: CGC-DF1BZ-4DP-2.5DS
供应商: 海外现货
标准整包数: 1

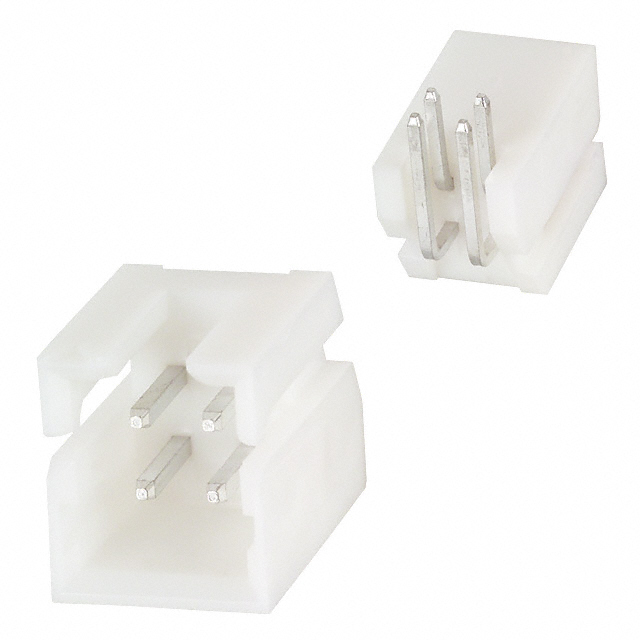

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF1BZ-4DP-2.5DS

DF1BZ-4DP-2.5DS概述

    DF1B Series: 2.5mm Pitch Connector for Discrete Wire Connection

    产品简介


    DF1B 系列连接器是一款适用于线对板连接的2.5mm间距连接器,广泛应用于复印机、打印机等办公设备中。该系列产品具备广泛的类型选择,包括单排和双排连接器,同时提供镀锡和镀金两种标准表面处理方式。

    技术参数


    DF1B 系列连接器的主要技术规格如下:
    - 额定电流:依据导线大小而异,对于插头只有镀锡的情况下为3A/pin。
    - 适用导线规格:20至22AWG, 24至28AWG, 30AWG。
    - 操作温度范围:-35°C 至 +85°C。
    - 操作湿度范围:40% 至 80%(无冷凝)。
    - 存储温度范围:-10°C 至 +60°C。
    - 存储湿度范围:40% 至 70%(未使用状态)。
    - 额定电压:250V AC/DC。
    - 安全认证:UL认证:E52653,CSA认证:LR95109。
    - 耐电击能力:650V AC持续1分钟,无闪络或绝缘击穿现象。
    - 接触电阻:最大30mΩ(测量时为100mA)。
    - 插入/拔出力:最小0.44N(45gf),最大4.4N(450gf)。
    - 振动测试:在10Hz至55Hz频率下,单一振幅为0.75mm,每个方向2小时,无1μs以上电气中断。
    - 温湿度循环测试:接触电阻最大30mΩ,绝缘电阻最小1000MΩ。
    - 焊接热冲击测试:无影响性能的变形。

    产品特点和优势


    DF1B系列连接器具有以下独特功能和优势:
    - 广泛应用:适用于多种商业设备,如复印机、打印机等。
    - 多样化选择:提供单排和双排连接器,且有多种尺寸和表面处理选项。
    - 高可靠性:通过严格的耐电击能力和振动测试,确保连接器的长期稳定性。
    - 环保设计:符合RoHS标准,确保环保合规性。
    - 易于安装和维护:兼容性好,方便安装和拆卸。

    应用案例和使用建议


    应用案例:
    - 在复印机、打印机中用于电路板之间的信号传输。
    使用建议:
    - 确保在使用前进行适当的环境适应性测试,以确保连接器在特定工作条件下的可靠性能。
    - 对于需要高频振动的应用,可以考虑使用额外的防松措施以防止连接器松动。

    兼容性和支持


    DF1B 系列连接器与其他相关设备和组件具有良好的兼容性。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题:接触电阻过大。
    - 解决方案:检查并清洁连接器的接触面,确保没有污染物干扰。

    - 问题:无法正常插入或拔出。
    - 解决方案:确认导线规格符合要求,并确保连接器正确安装。

    总结和推荐


    DF1B系列连接器凭借其广泛的类型选择、高可靠性以及良好的兼容性,在办公设备等领域中表现出色。我们推荐用户根据具体需求选择合适的型号,并在使用过程中遵循制造商的指导以确保最佳性能。总体而言,DF1B系列连接器是一款值得信赖的选择。

DF1BZ-4DP-2.5DS参数

参数
防护等级 -
额定电流 3A
排数 2
间距-配接 2.5mm
类型 Header,Push-Pull
针脚数 4pin
触头镀层 - 配接
颜色 白色
触头镀层厚度 - 配接 1μm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

DF1BZ-4DP-2.5DS厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF1BZ-4DP-2.5DS数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC DF1BZ-4DP-2.5DS DF1BZ-4DP-2.5DS数据手册

DF1BZ-4DP-2.5DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
