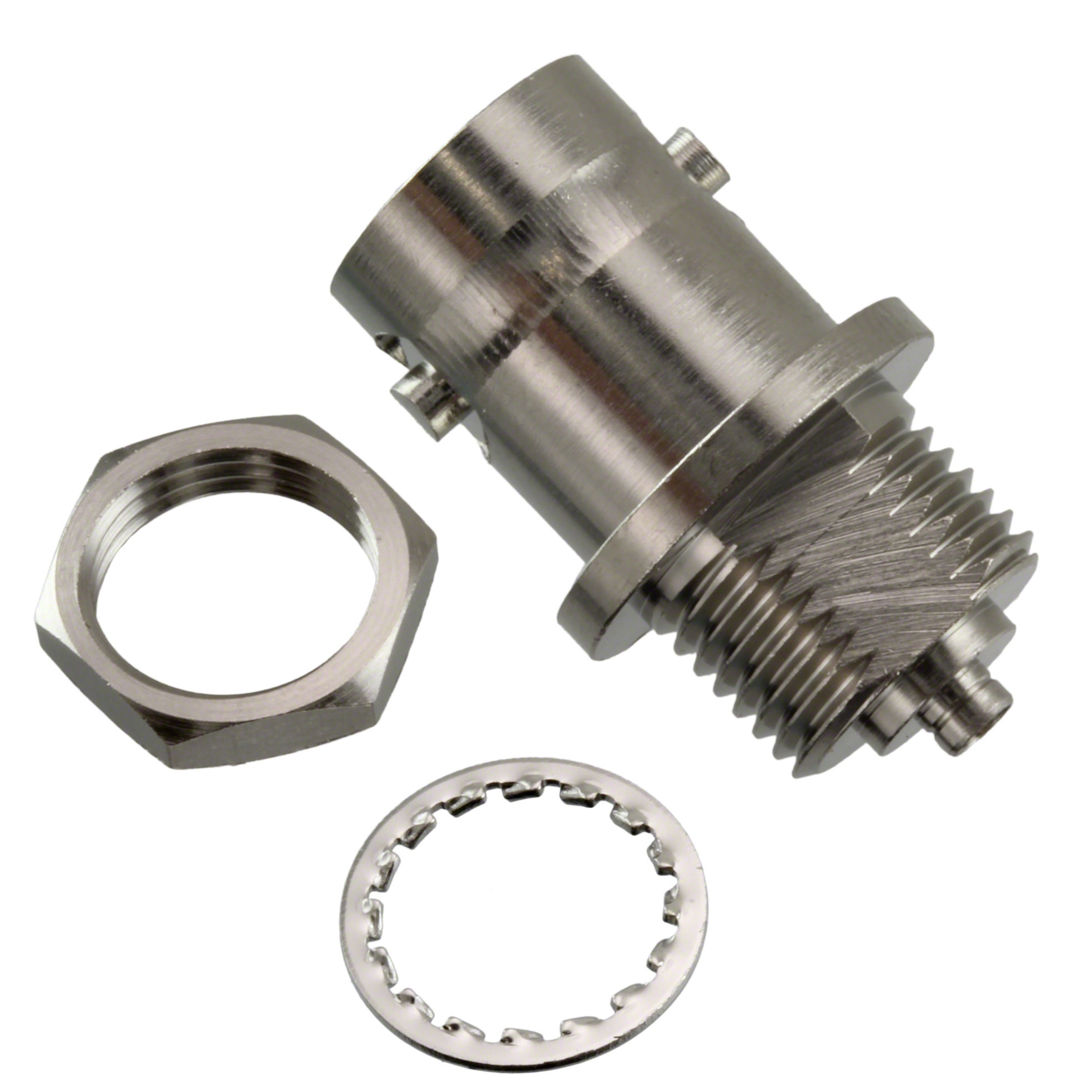

BNC(75)J-H.FLJ-BPA(40)

厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Snap-On 3GHz 75Ω 咬接 金 Jack至Jack,插座至插座 支架安装,隔板安装,面板安装
供应商型号: J-HIRO-0046459
供应商: Chip1stop
标准整包数: 1
HIROSE ELECTRIC 同轴连接器(RF) - 适配器 BNC(75)J-H.FLJ-BPA(40)

BNC(75)J-H.FLJ-BPA(40)概述


    产品简介


    BNC(75)系列75Ω同轴连接器
    BNC(75)系列75Ω同轴连接器是一种广泛应用于多种电子设备的高可靠性连接器。该系列产品主要包含直插式插头、面板插孔、直角插座、各种转换适配器和非反射终端等多种型号,适用于射频信号传输、测试仪器和通信系统等领域。这些连接器具有出色的高频性能,适用于高达3GHz的频率范围,可以确保信号传输的稳定性和准确性。

    技术参数


    以下是BNC(75)系列75Ω同轴连接器的主要技术参数:
    | 参数 | 规格 |

    | 额定阻抗 | 75Ω |
    | 额定电压 | 交流150VRMS |
    | 额定频率 | 直流至3GHz |
    | 工作温度范围 | -30°C至+60°C |
    | 最大湿度 | 最高85% |
    | 接触电阻 | 最大6mΩ |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 耐压 | 交流500V,持续1分钟 |
    | 电压驻波比(VSWR) | 最大1.3 |
    | 插拔次数 | 500次接触,接触电阻≤20mΩ |
    | 振动耐受性 | 持续1μs无电连续性 |
    | 冲击耐受性 | 持续1μs无电连续性 |
    | 防潮耐受性 | 最小100 MΩ(高温),最小1000 MΩ(干燥) |
    | 热冲击耐受性 | 最多5个周期,无损坏 |
    | 腐蚀耐受性 | 5%盐水浸泡48小时,无重腐蚀 |

    产品特点和优势


    1. 多功能性:BNC(75)系列连接器不仅可以作为50Ω标准BNC连接器使用,还可以适应75Ω的阻抗需求,满足不同应用场合的要求。
    2. 易用性:采用简便的卡口锁紧系统,安装和拆卸都非常方便。
    3. 适用性强:适用于直径为1.5mm至6mm的同轴电缆。
    4. 高质量材料:采用优质黄铜和铍青铜材质,确保长期使用稳定性。
    5. 优良的电气性能:提供稳定的阻抗匹配和低损耗,最大电压驻波比仅为1.3,适合各种高频信号传输应用。

    应用案例和使用建议


    应用案例
    - 网络分析仪:BNC(75)连接器广泛用于网络分析仪中的测试端口,能够确保精确测量结果。
    - 测试设备:在测试设备中,BNC(75)连接器常用于设备之间的信号传输,确保测试数据的准确性。
    使用建议
    - 确保电缆正确安装:为了保证最佳信号传输性能,务必确保电缆与连接器之间的紧密配合。
    - 保持环境干燥:BNC(75)连接器具有良好的防潮性能,但长期暴露在潮湿环境中仍会影响性能,因此建议保持环境干燥。
    - 避免过度弯曲:在使用过程中尽量避免对电缆进行过度弯曲,以防止内部导体损伤。

    兼容性和支持


    BNC(75)系列连接器与市面上主流的同轴电缆兼容,且能与其他BNC标准接口的设备无缝对接。制造商提供详细的使用手册和技术支持,以帮助用户解决安装和使用过程中可能遇到的问题。此外,针对不同应用场景,还提供了丰富的配件选择,如面板插头、直角插座等,确保系统集成的灵活性和可靠性。

    常见问题与解决方案


    1. 问题:连接器安装时接触不良。
    - 解决方案:检查并确认连接器和电缆之间的接口是否完全对齐,必要时使用专用工具辅助安装。

    2. 问题:信号传输质量下降。
    - 解决方案:检查电缆和连接器是否有损伤,如有必要,更换损坏部件。同时,确保连接器的阻抗匹配良好。

    3. 问题:长时间使用后出现腐蚀现象。
    - 解决方案:定期清洁连接器,使用专用清洁剂去除表面污垢。如腐蚀严重,建议更换新的连接器。

    总结和推荐


    BNC(75)系列75Ω同轴连接器以其出色的高频性能、便捷的操作和高可靠性,在多个领域都有着广泛的应用。无论是网络分析仪、测试设备还是通信系统,这款连接器都能提供稳定的信号传输和优异的电气性能。我们强烈推荐该产品给需要高性能同轴连接器的用户和工程师们。

BNC(75)J-H.FLJ-BPA(40)参数

参数
最大频率 3GHz
紧固类型 咬接
中心触头镀层
类型 Bayonet Lock,Snap-On
阻抗 75Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
安装方式 支架安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

BNC(75)J-H.FLJ-BPA(40)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

BNC(75)J-H.FLJ-BPA(40)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) - 适配器 HIROSE ELECTRIC BNC(75)J-H.FLJ-BPA(40) BNC(75)J-H.FLJ-BPA(40)数据手册

BNC(75)J-H.FLJ-BPA(40)封装设计

查看详情并下载
Symbol
Footprint
3D Model
