首页  >  产品百科  >  HR41-25WBP-5SC

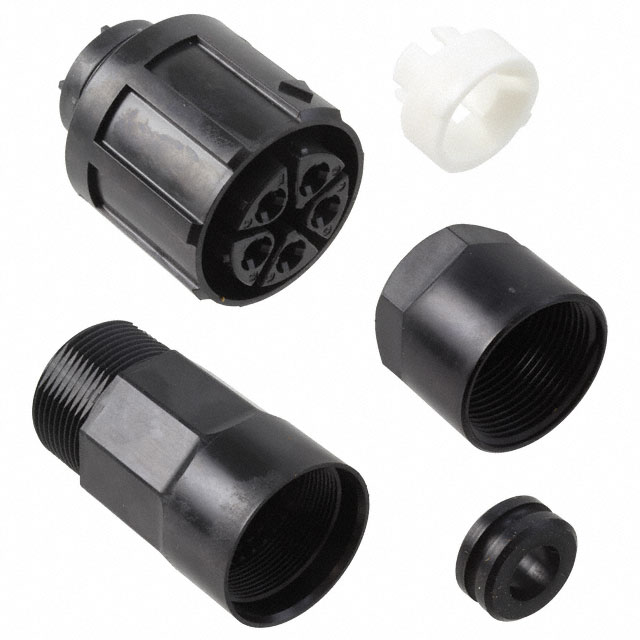

HR41-25WBP-5SC

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Bayonet Lock,Plug Housing 5pin Polyamide (PA),Nylon 10A 导线安装,自由悬挂,通孔安装
供应商型号: HR41-25WBP-5SC
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR41-25WBP-5SC

HR41-25WBP-5SC概述

    HR41 系列防水接插件——塑料外壳户外防水连接器

    1. 产品简介


    HR41系列防水接插件是专为户外使用而设计的轻量化塑料壳体防水连接器。这些接插件不仅能够承受恶劣天气条件,还具备优秀的防水能力,适合广泛的应用场景。无论是严苛的工业环境还是日常户外活动,HR41系列都能提供可靠、安全的电气连接。

    2. 技术参数


    以下是HR41系列接插件的技术规格:
    - 额定电流:三针接插件20A,五针接插件10A
    - 额定电压:三针接插件AC 400V/DC 400V,五针接插件AC 600V/DC 400V
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 接触电阻:小于等于2毫欧姆(直流1A条件下测量)
    - 绝缘电阻:大于等于5000兆欧(直流500V条件下测量)
    - 耐压性:三针接插件AC 4260V(1分钟内无击穿),五针接插件AC 2200V(1分钟内无击穿)
    此外,该系列产品还通过了振动、冲击和温度循环等测试,确保其在各种极端环境下的稳定性和可靠性。

    3. 产品特点和优势


    - 防水能力:IP68等级,能完全防止灰尘进入,可长时间浸泡在水中而不损坏。
    - 操作友好:采用单手操作的卡口锁定系统,即使在黑暗环境下也能轻松完成连接。
    - 多功能连接:支持野外布线作业,且兼容通用工具。
    - 保护设计:独特的三级顺序结构,可在热插拔时保护系统。
    - 高可靠性:金镀层触点提供了稳定的电气连接。
    - 安全性:符合多项安全标准,具备良好的电气特性。

    4. 应用案例和使用建议


    HR41系列接插件广泛应用于户外和工业环境中,如通信基站、电力设备、照明设施、农业机械、风力发电设备等。对于野外电缆连接和设备安装,该系列产品具有优异的表现。
    使用建议:
    - 在野外或潮湿环境下使用时,应确保所有接口均已正确密封,以保证防水效果。
    - 由于支持多种导线尺寸,建议根据具体应用选择合适的接插件型号。
    - 进行定期维护和检查,确保连接器长期保持良好的电气性能。

    5. 兼容性和支持


    HR41系列接插件与市面上多数常见的电线及工具兼容。厂商提供了多款专用的压接工具,包括手动型和气动型压接工具,确保高效、可靠的安装过程。此外,制造商还提供专业的技术支持和服务保障,确保客户可以得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题一:连接松动
    - 解决方案:请确保使用适当的工具进行压接,并按照制造商提供的说明进行操作。
    - 问题二:接触不良
    - 解决方案:检查连接器表面是否清洁,并确保导线压接牢固。必要时更换新的触点。
    - 问题三:防水失效
    - 解决方案:确认所有防水圈和密封垫已正确安装并处于良好状态。如果发现损坏,应及时更换。

    7. 总结和推荐


    总体而言,HR41系列接插件凭借其出色的防水性能、坚固耐用的设计和广泛的适用性,在众多户外和工业应用场合中表现出色。强烈推荐对防水性能要求高的应用场景选用该系列接插件,以确保系统的可靠性和安全性。

HR41-25WBP-5SC参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 10A
外壳材料 Polyamide (PA),Nylon
针脚数 5pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HR41-25WBP-5SC厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR41-25WBP-5SC数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR41-25WBP-5SC HR41-25WBP-5SC数据手册

HR41-25WBP-5SC封装设计

查看详情并下载
Symbol
Footprint
3D Model
