U.FL-2LP-068N2-A-(500)

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC

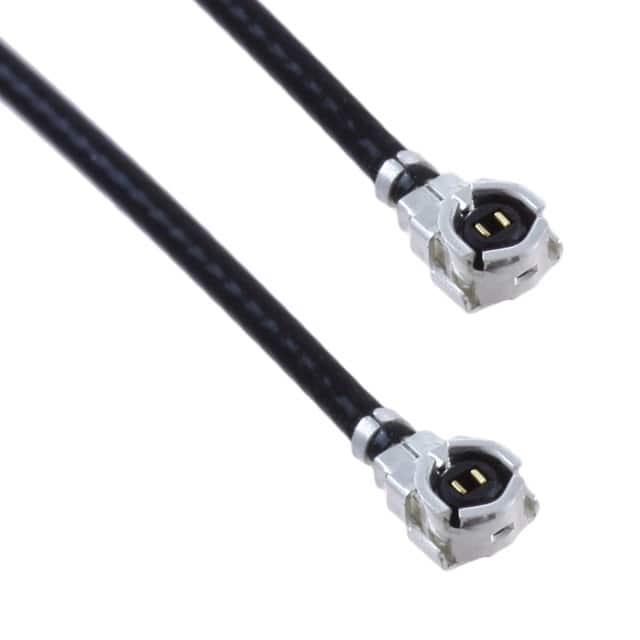

产品描述: Hirose Ultra-Fine同轴电缆, U.FL Series系列, 500mm长, U.FL母座转U.FL母座, 50 Ω, 黑色
供应商型号: 1360908
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 同轴线缆 U.FL-2LP-068N2-A-(500)

U.FL-2LP-068N2-A-(500)概述

    # Ultra Small Surface Mount Coaxial Connectors – U.FL Series

    产品简介


    产品类型:超小型表面贴装同轴连接器(U.FL 系列)
    主要功能:
    - 高频传输能力,工作频率范围为直流至6 GHz。
    - 提供机械和电气上的可靠连接。
    - 小巧轻便的设计,适用于空间受限的应用环境。
    应用领域:
    - 手机、PHS(个人手持式电话)、无线通信设备。
    - 电子测量仪器、GPS导航系统、无线局域网(WLAN)。
    - 蓝牙设备及任何需要高频传输的小型同轴连接器的应用场景。

    技术参数


    | 规格 | 描述 |

    | 标称配合高度 | 1.9 mm 或 2.4 mm(最大值:2.0 mm 或 2.5 mm) |
    | 阻抗 | 50 欧姆 |
    | 频率范围 | 直流至 6 GHz |
    | 操作温度范围 | -40°C 至 +90°C |
    | 存储温度范围 | -30°C 至 +70°C |
    | 额定电压 | 100 V DC, 200 V AC/1 分钟 |
    | 接触电阻 | 中心:≤25 mΩ,外层:≤15 mΩ |
    | 绝缘电阻 | ≥500 MΩ(干),≥10 MΩ(湿) |
    | 驻波比(V.S.W.R.) | 1.3 至 1.5 最大值 |
    | 耐用性 | 插拔次数:>1000 次 |

    产品特点和优势


    1. 紧凑设计:极小的占位面积,连接器安装面积仅为 7.7 mm²。
    2. 高性能:支持高达 6 GHz 的频率传输,具有优异的高频性能。
    3. 可靠性:接触电阻低,确保电气连接的稳定性和持久性。
    4. 易于自动化生产:适用于自动贴片机,提升生产效率。
    5. 安全防护:插头可配用专用工具进行正确断开,确保操作安全。
    6. 耐用性强:支持超过 1000 次插拔操作。

    应用案例和使用建议


    应用案例
    这些连接器广泛应用于各种移动通信设备中,如手机、蓝牙耳机、GPS设备等。例如,在一部智能手机中,U.FL 连接器用于内部天线与主电路板之间的信号传输。
    使用建议
    - 正确的插拔方式:务必垂直插入和拔出,以避免损坏插针。
    - 避免拉扯电缆:插拔后不要对电缆施加额外的拉力,以免影响连接稳定性。
    - 环境因素:保持设备远离腐蚀性气体和尘埃环境,以延长使用寿命。

    兼容性和支持


    U.FL 连接器可与多种设备和其他组件无缝兼容,确保了在不同应用场景中的灵活使用。制造商提供了详细的技术支持和维护文档,包括操作手册和工程图纸。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头难以正确插拔 | 确保插头与插座完全对齐后再进行插拔,必要时使用专用工具。 |
    | 连接不稳定 | 检查接触面是否有灰尘或污垢,确保干净无损。 |
    | 插拔次数过多导致失效 | 更换新的连接器配件,遵循正确的插拔方法减少磨损。 |

    总结和推荐


    总体而言,U.FL 系列超小型表面贴装同轴连接器在高频传输、小巧设计和高可靠性方面表现出色。对于需要在狭小空间内实现高效传输的电子设备来说,U.FL 连接器是一个非常值得推荐的选择。如果您正在寻找能够应对高频传输需求的连接解决方案,U.FL 连接器无疑是理想之选。

U.FL-2LP-068N2-A-(500)参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装
