FH12-50S-0.5SV

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 50pin 3.6mm FFC,FPC 500mA 铅,锡 底部 贴片安装
供应商型号: HFL50TR-ND
供应商: Digi-Key
标准整包数: 1000

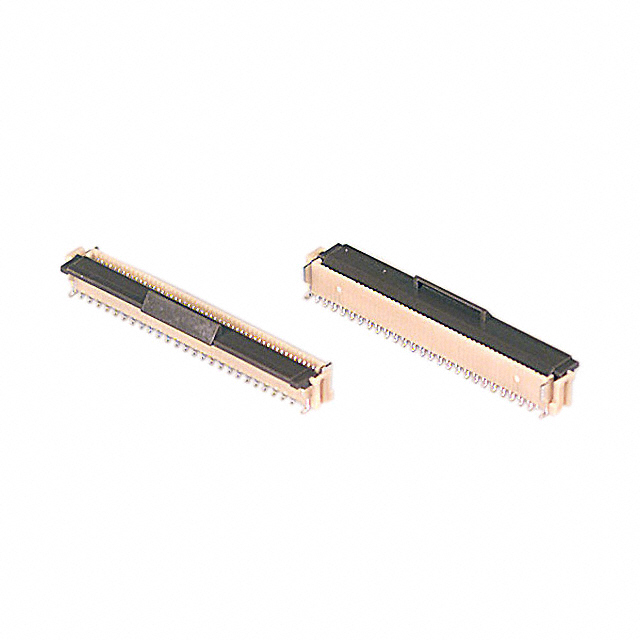

HIROSE ELECTRIC FFC/FPC连接器 FH12-50S-0.5SV

FH12-50S-0.5SV概述


    产品简介


    FH12系列0.5mm和1mm间距柔性扁平电缆/柔性印刷电路板连接器
    FH12系列连接器是专为柔性扁平电缆(FFC)和柔性印刷电路板(FPC)设计的连接解决方案。它们广泛应用于笔记本电脑、打印机、个人数字助理(PDA)、数码相机以及其他需要紧凑结构的电子设备中,用于主板与液晶显示器(LCD)、硬盘驱动器(HDD)或其他装置之间的互联。

    技术参数


    - 电流额定值:0.4A 直流
    - 电压额定值:50V 交流
    - 操作温度范围:-40°C 到 +70°C
    - 存储温度范围:-10°C 到 +50°C
    - 湿度范围:相对湿度 90% 最大
    - 适用FPC厚度:0.18 ± 0.05mm
    - 接触对数:6, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 33, 34, 36, 40, 45, 50, 53
    - 接头高度:标准型2.0mm,加强型2.4mm

    产品特点和优势


    1. 操作简便和空间节约:FH12系列采用旋转锁扣设计,仅需一只手施加6.9N的力量即可锁定,而传统方法需要两只手施加39.2N。这种设计还允许将两个或更多连接器并排安装,节省了额外的空间。
    2. 增强的锁紧杠杆:标准翻转锁紧仅需高出板面2.0mm,加强型锁紧只需要再增加0.4mm。
    3. 支持薄FPC:可以支持0.18mm厚的FPC,无需额外加固板。
    4. 可靠性保障:专利半叉形接触点确保了正常接触力,即使长时间使用也可靠。
    5. 防止焊桥:多余焊料腔吸收多余的焊料,避免焊接短路。
    6. 多种组装方式:提供顶部接触型、底部接触型及垂直安装型,满足不同需求。

    应用案例和使用建议


    应用案例:
    - 笔记本电脑内部电路板与显示屏之间的连接。
    - 打印机中主板与各种模块的连接。
    - 数码相机的主板与LCD显示模块之间的连接。
    使用建议:
    - 插拔FFC/FPC时应轻柔操作,以防止损坏。
    - 确保FFC/FPC正确插入到插座中,避免导电不良或断裂。
    - 使用过程中注意不要强行拉扯FFC/FPC,以免造成损坏。

    兼容性和支持


    - FH12系列提供多种组装方式和接触配置,适用于多种应用场景。
    - 产品由Hirose提供全面的技术支持和售后保障,确保客户在使用过程中得到满意的体验。

    常见问题与解决方案


    1. FFC/FPC插拔时操作不顺畅:
    - 解决方法:检查锁紧机构是否损坏或卡住,必要时重新安装。

    2. 连接器出现接触不良:
    - 解决方法:确保FFC/FPC插入深度正确且接触良好;重新检查焊接质量。

    总结和推荐


    FH12系列连接器凭借其独特的设计理念、出色的可靠性和易于安装的特点,在市场上具备较强的竞争力。其应用范围广泛,特别是在对空间和性能要求较高的消费电子设备中。总体来说,FH12系列是一款值得信赖的产品,非常适合在需要高可靠性连接的应用中使用。

FH12-50S-0.5SV参数

参数
针脚数 50pin
扁平柔性类型 FFC,FPC
板上高度 3.6mm
外壳颜色 -
连接器/触头类型 底部
触头镀层 铅,锡
端接 焊盘
额定电流 500mA
间距 500μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FH12-50S-0.5SV厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-50S-0.5SV数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-50S-0.5SV FH12-50S-0.5SV数据手册

FH12-50S-0.5SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
