DF22-2S-7.92C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Latch Lock,Receptacle 1 2pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 15.5mm(长度)*20mm(高度)
供应商型号: DF22-2S-7.92C-ND
供应商: Digi-Key
标准整包数: 1

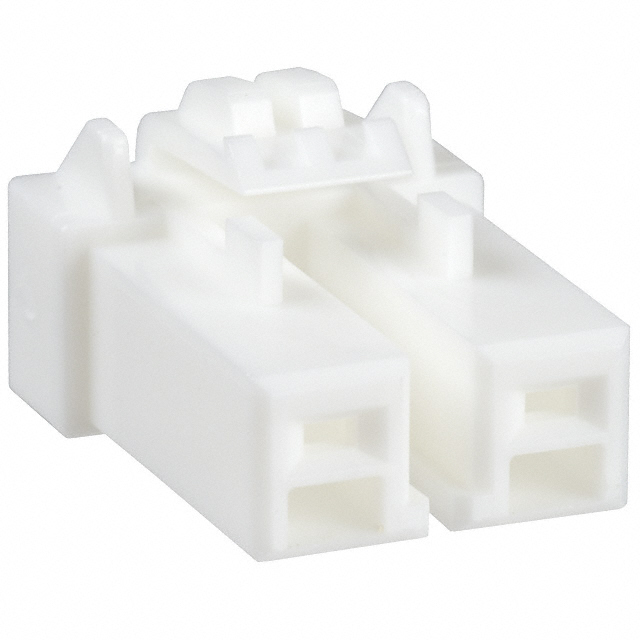

HIROSE ELECTRIC 矩形连接器 - 外壳 DF22-2S-7.92C

DF22-2S-7.92C概述

    # DF22 系列高电流连接器:内部电源应用的理想选择

    产品简介


    DF22 系列是适用于内部电源供应系统的高电流连接器,具有 7.92 mm 的接触间距,通过了 UL、C-UL 和 TÜV 认证。此系列连接器旨在满足大功率电子系统的需求,广泛应用于工业自动化、通信设备、数据中心和电动汽车等领域。
    主要功能
    - 单个位置可承载高达 30 A 的电流,支持 AWG 10 导线。
    - 完整的锁定功能,确保连接稳定可靠。
    - 防止错误连接的设计,提供三种不同接合配置的产品类型。
    - 塑料外壳集成的接触保持卡槽,便于操作且避免导线缠绕。
    - 内置定位柱防止板上安装错误。
    - 支持封装至 10 mm 而不影响性能。
    - 每个触点完全由绝缘体外壳包围,防止相邻触点短路。
    应用领域
    - 工业控制设备
    - 数据中心供电系统
    - 电信基础设施
    - 电动汽车充电站

    技术参数


    以下是 DF22 系列的关键技术参数和性能指标:
    | 参数 | 规格值 |

    | 接触间距 | 7.92 mm |
    | 最大电流(单个触点) | 30 A |
    | 工作电压范围 | AC/DC 1000V |
    | 操作温度范围 | -35°C 至 85°C |
    | 绝缘电阻 | ≥1000 MΩ |
    | 耐电压 | 1000 V DC 或 2500 V AC(持续 1 分钟) |
    | 插拔力 | ≥0.3 N,≤5 N |
    | 接触电阻 | ≤10 mΩ |
    | 电气寿命 | ≥30 次插拔 |

    产品特点和优势


    DF22 系列凭借其卓越的设计和高性能特性,在众多竞争者中脱颖而出。以下是其显著特点和优势:
    1. 高电流承载能力:每个触点可以承载高达 30 A 的电流,适合高功率需求的应用场景。
    2. 可靠性强:采用完整的锁定机制,确保连接的稳定性,防止意外断开。
    3. 错误连接预防:通过提供多种接合配置的产品类型,有效避免错误连接。
    4. 易操作性:集成的接触保持卡槽和防错设计,使得安装过程更加便捷。
    5. 适应性强:支持高达 10 mm 的封装,同时具备优秀的抗震和防潮性能。
    6. 行业认证:通过了 UL、C-UL 和 TÜV 认证,符合国际安全标准。

    应用案例和使用建议


    应用案例
    - 数据中心服务器电源连接:由于需要处理大量电力传输,DF22 系列连接器能够提供可靠的电力连接。
    - 电动汽车充电桩设计:其高电流承载能力和防短路特性使其成为电动汽车充电桩的理想选择。
    使用建议
    1. 在安装过程中,务必按照规定的顺序进行插拔,以避免损坏连接器。
    2. 使用适当的工具对导线进行压接,确保接触质量。
    3. 避免过度弯曲电缆,以免影响连接器的机械强度。

    兼容性和支持


    DF22 系列连接器兼容多种电缆和导线尺寸,支持 AWG 10 到 AWG 16 的导线。制造商提供全面的技术支持和售后服务,包括定制化解决方案和快速响应的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保正确插入并检查锁扣是否到位 |
    | 接触电阻过高 | 检查触点是否有污垢或氧化层 |
    | 连接松动 | 检查锁定机构是否正常工作 |

    总结和推荐


    DF22 系列连接器以其高电流承载能力、出色的稳定性和多功能性,成为内部电源连接领域的优秀选择。其独特的设计和强大的性能使其在市场上极具竞争力。对于需要高可靠性和高性能的电力传输应用,我们强烈推荐使用 DF22 系列连接器。
    如果您正在寻找一款既能满足严苛条件又能简化安装流程的连接器,DF22 系列无疑是最佳之选。

DF22-2S-7.92C参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
长*宽*高 15.5mm(长度)*20mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

DF22-2S-7.92C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF22-2S-7.92C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF22-2S-7.92C DF22-2S-7.92C数据手册

DF22-2S-7.92C封装设计

查看详情并下载
Symbol
Footprint
3D Model
