FX2C1-40P-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 40pin 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST49073581
供应商: 海外现货
标准整包数: 1

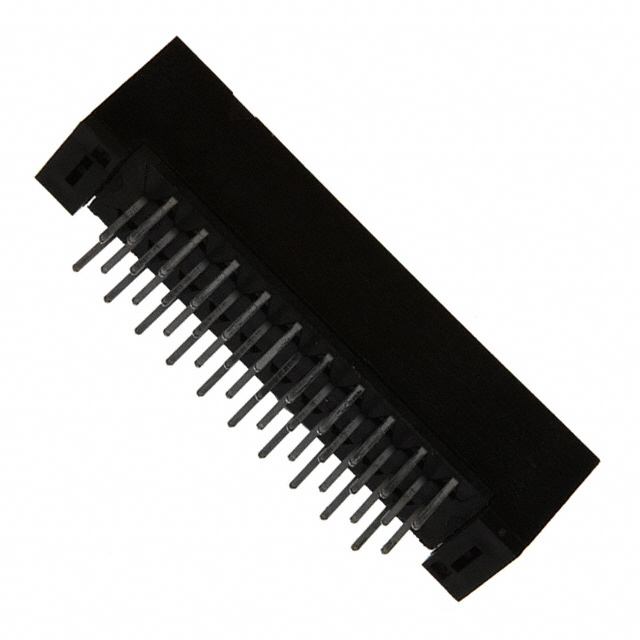

HIROSE ELECTRIC D-Sub 连接器 FX2C1-40P-1.27DSA(71)

FX2C1-40P-1.27DSA(71)概述


    产品简介


    FX2系列 1.27mm间距多功能二合一连接器
    FX2系列是HIROSE公司推出的一款多功能二合一连接器,适用于各种复杂连接需求的应用场合。该系列连接器提供多种类型(垂直型、水平型、通过孔型、表面贴装型)和多种安装方式,以满足不同电路板布局和电缆连接的需求。
    主要功能
    - 多功能连接:支持多种类型的电路板间和电缆间的连接。
    - 易于操作:采用一触式设计,便于单手操作,同时具备明确的操作手感。
    - 堆叠连接:具有12到16毫米的可调节堆叠高度,适合多层板设计。
    - 防止误插机制:设计有防误插入结构,确保连接正确无误。
    - 焊接强度增强:采用金属片固定,确保焊接稳固。
    - 适用范围广:适用于计算机、外围设备以及各类机器设备。
    应用领域
    - 计算机和外围设备:如主板、显卡、硬盘驱动器等。
    - 工业设备:如自动化设备、机器人系统等。
    - 消费电子产品:如智能手表、手机等。
    - 通信设备:如路由器、交换机等。

    技术参数


    电气特性
    - 额定电流:0.5A
    - 额定电压:125V AC
    - 工作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 操作湿度范围:40%至80%
    - 存储湿度范围:40%至70%
    物理特性
    - 接触电阻:最大45mΩ(测试条件:100mA)
    - 绝缘电阻:最小1000MΩ(测试条件:250V DC)
    - 耐电压:300V AC/1分钟,无闪络和击穿现象
    - 震动:频率10到55Hz,振幅0.75mm,各方向振动2小时
    - 湿度(稳态):接触电阻≤55mΩ,绝缘电阻≥100MΩ,96小时(40°C,90%-95%湿度)
    - 温度循环:接触电阻≤55mΩ,绝缘电阻≥100MΩ,5个周期(-85°C至+35°C)
    - 热插拔耐久性:500次循环,接触电阻≤55mΩ
    - 耐焊热:组件不发生影响性能的变形(再流焊:按推荐温度曲线;手工焊:360°C,5秒)
    材料
    - 绝缘体:采用聚酰胺,黑色
    - 插针:镀金磷青铜
    - 插座:PBT/聚酰胺,UL94V-0等级

    产品特点和优势


    独特功能和优势
    - 易于操作:一触式设计,简化安装过程,方便单手操作。
    - 多样化连接类型:支持垂直、水平、通孔、表面贴装等多种连接方式,灵活适应不同的应用场景。
    - 堆叠高度可调:提供12mm至16mm的堆叠高度选项,每1mm为一个单位,满足多层板设计需求。
    - 防止误插机制:设计有防误插入结构,有效避免错误连接带来的故障风险。
    - 强化焊接稳定性:采用金属片固定,确保焊接强度,提升连接可靠性。
    - 广泛应用:适用于计算机、外围设备、工业设备、消费电子产品和通信设备等多领域。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于计算机及其外围设备中,特别是在高性能服务器、工作站、高端台式机等领域。在这些应用中,FX2系列连接器提供了稳定的连接和可靠的电气性能,保证了系统的正常运行。
    使用建议
    - 在高密度布线环境下,优先考虑使用堆叠连接类型,确保空间利用率最大化。
    - 在涉及高温或低温环境的场合,建议选用具有高耐温特性的型号,以提高可靠性。
    - 对于需要频繁插拔的应用场景,选择具有高热插拔耐久性的型号,延长使用寿命。

    兼容性和支持


    兼容性
    FX2系列连接器具有良好的兼容性,可以与其他符合行业标准的电子元器件和设备无缝对接,确保系统的稳定运行。
    厂商支持
    HIROSE公司提供详尽的技术支持和售后服务,用户可以通过官方渠道获取产品资料、技术支持和维修服务。

    常见问题与解决方案


    常见问题
    - 问题1:连接器无法牢固锁定?
    解决方案:检查是否正确安装内部锁具,确保锁具完全就位。

    - 问题2:接触电阻过高?
    解决方案:清洁连接点,确保没有灰尘或氧化物干扰。

    - 问题3:连接器表面出现损坏?
    解决方案:立即停止使用,联系供应商进行更换。

    总结和推荐


    综合评估
    FX2系列1.27mm间距多功能二合一连接器凭借其卓越的性能和广泛的应用范围,在同类产品中脱颖而出。该系列连接器不仅在机械结构上进行了优化设计,还拥有优异的电气性能和稳定性。适用于多种复杂连接需求,特别适合高密度布线和严苛环境下的应用。
    推荐理由
    鉴于其在多个领域的广泛应用、可靠的安全性和广泛的兼容性,强烈推荐FX2系列连接器作为各类电子设备和系统的首选连接解决方案。

FX2C1-40P-1.27DSA(71)参数

参数
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 -
针脚数 40pin
类型 Plug
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2C1-40P-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2C1-40P-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2C1-40P-1.27DSA(71) FX2C1-40P-1.27DSA(71)数据手册

FX2C1-40P-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1055 ¥ 34.7736
库存: 80
起订量: 13 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.77
