A2-14PA-2.54DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.54mm 1 14pin 3A 203nm 金 黑色 通孔安装
供应商型号: 798-A214PA254DS71
供应商: Mouser
标准整包数: 1

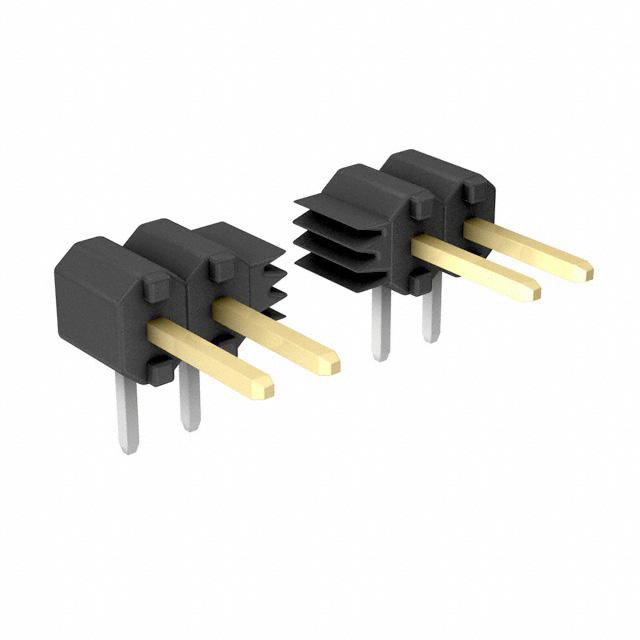

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 A2-14PA-2.54DS(71)

A2-14PA-2.54DS(71)概述


    产品简介


    本产品为HIROSE公司的A1和A2系列2.54mm间距高密度连接器(2.54mm Pitch High Density Connector)。这些连接器广泛应用于计算机、录像机(VTR)以及其他各类电子设备。其设计特色在于高密度安装和多样化的接触点数量,确保了灵活性和广泛的适用性。

    技术参数


    - 工作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 工作湿度范围:40%至80%
    - 存储湿度范围:40%至70%
    - 绝缘电阻:≥1000MΩ@500V DC
    - 耐电压:650V AC/1分钟无击穿
    - 接触电阻:≤15mΩ@0.1A
    - 振动测试:频率10至55Hz,振幅0.75mm,方向3个,每次2小时,共无断电超过1微秒的情况发生
    - 温循试验:-65°C→+15至+35°C→+125°C→+15至+35°C,循环5次,无损伤、裂纹或零件松动
    - 操作寿命:接触电阻≤15mΩ,500次操作周期
    - 焊接热稳定性:手动焊260°C,10秒;自动焊350°C,3秒

    产品特点和优势


    A1和A2系列2.54mm间距高密度连接器具有以下独特的优势:
    - 高密度安装:每个连接器能在2.54mm间距的电路板上密集排列,不浪费任何空间。
    - 多样化选择:A1系列包含6到64个接触点的16种类型,而A2系列则提供1到20个接触点的20种类型。
    - 兼容性强:A1系列可与HIF3B电缆侧连接器和HIF3H插座兼容,满足多种应用需求。
    - 可靠性和耐用性:通过严格的温循试验和振动测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    这些连接器通常用于消费电子产品如智能手机和笔记本电脑,以及工业控制设备。例如,在一台笔记本电脑内部,多个A1和A2系列连接器可以紧密排列在一起,以高效地连接不同电路模块。
    使用建议
    1. 正确安装:确保在焊接过程中保持恒定的温度和时间,避免过高的温度导致组件变形。
    2. 定期检查:由于频繁的操作,建议对连接器进行定期检查,确保接触电阻保持在安全范围内。

    兼容性和支持


    - 兼容性:A1系列与HIF3B电缆侧连接器和HIF3H插座兼容。
    - 支持:联系HIROSE公司获取详细的技术图纸和规范。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 确保正确的焊接工艺,必要时重新焊接 |
    | 连接器插针弯曲 | 重新校正插针形状或更换损坏的插针 |

    总结和推荐


    总的来说,HIROSE公司的A1和A2系列2.54mm间距高密度连接器是一款高性能的产品,适用于各种电子设备。其高密度、多样化的接触点数量以及优异的耐用性使其成为市场上极具竞争力的选择。强烈推荐给那些需要高效、可靠的连接解决方案的客户。

A2-14PA-2.54DS(71)参数

参数
排数 1
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 203nm
颜色 黑色
额定电流 3A
类型 Header,Push-Pull
针脚数 14pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装

A2-14PA-2.54DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

A2-14PA-2.54DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC A2-14PA-2.54DS(71) A2-14PA-2.54DS(71)数据手册

A2-14PA-2.54DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
