FH52K-20S-0.5SH(99)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 20pin 2mm FFC,FPC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 26-FH52K-20S-0.5SH(99)DKR-ND
供应商: Digi-Key
标准整包数: 1

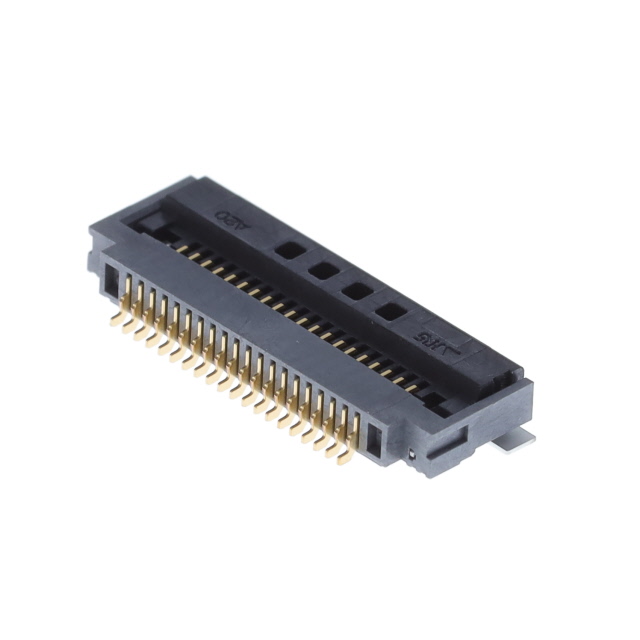

HIROSE ELECTRIC FFC/FPC连接器 FH52K-20S-0.5SH(99)

FH52K-20S-0.5SH(99)概述

    文章:FH52 系列电子元器件的技术综述

    一、产品简介


    FH52 系列是一款面向柔性扁平电缆(FPC/FFC)的零插拔力连接器(ZIF),其产品线涵盖 0.5 毫米和 1 毫米两种接触间距,高度为 2 毫米,可广泛应用于消费电子、汽车电子、工业控制等领域。FH52 系列以其高可靠性连接和坚固结构著称,能够满足高接触点数的需求,并提供极高的连接稳定性和耐用性。

    二、技术参数


    以下是 FH52 系列的核心技术参数:
    - 额定电流:0.5 安培(所有触点同时通过时,额定值降至 70%)。
    - 额定电压:50V AC rms。
    - 工作温度范围:-40°C 至 +105°C(标准型),部分型号可达 +125°C(如 FH52K)。
    - 绝缘电阻:最小值为 500 兆欧(施加 100V 直流电)。
    - 耐压性能:150V AC rms,持续时间 1 分钟。
    - 接触电阻:最大值 50 毫欧(测试电流 1 毫安)。
    - 耐用性:插入和拔出循环可达 20 次以上。
    - 工作湿度:相对湿度 90% 最大值,无冷凝现象。
    - 防尘和防水设计:采用侧边卡扣技术,有效减少因灰尘侵入导致的连接故障。

    三、产品特点和优势


    1. 可靠性与坚固性:FH52 系列通过独特的定位机制保证 FPC/FFC 的高可靠性连接,其设计能够应对严苛的工作环境和高接触次数需求。
    2. 多变型款:提供多种产品型号(如 FH52E、FH52K 和 FH52T),满足不同应用场景的需求。其中,FH52T 支持双点接触,增强了在高可靠性场景(如汽车行业)的应用能力。
    3. 操作简便:采用翻盖锁扣设计,易于装配和拆卸,且提供明显的触觉反馈以确认成功连接。
    4. 增强抗干扰能力:通过侧边卡扣设计和触点增强装置,显著提高了水平方向上的抗拉拔力。
    5. 环保材料:符合无卤素要求,支持绿色生产,符合国际环保标准(IEC 61249-2-21)。
    6. 高兼容性:支持自动化表面贴装工艺(SMT),并兼容自动拾放设备,包装规格灵活(如 3,000 pcs/卷、500 pcs/卷)。
    四、应用案例与使用建议
    FH52 系列广泛适用于消费类电子产品、汽车电子、医疗设备、工业控制设备等领域。例如:
    - 在汽车领域,FH52T 型号因其双点接触结构能够有效降低灰尘侵入引起的接触故障,特别适合发动机舱或其他恶劣环境下的应用。
    - 在便携式设备中,FH52E 长金属脚设计便于焊接质量的直观检查,适用于高精度组装环境。
    使用建议:
    - 针对高温环境(如汽车、工业场景),优先选择 FH52K 等耐热型号。
    - 若追求更高抗尘性能,考虑使用 FH52T,但需确保与供应商沟通具体规格和技术细节。

    五、兼容性和支持


    FH52 系列完全兼容主流 SMT 自动化生产设备,并支持多种包装形式,方便用户选择批量生产所需的配置。HIROSE 提供全面的技术支持,用户可通过官方渠道获取详细的安装指南、性能检测报告和售后支持服务。此外,针对特殊需求(如定制接头设计或新型材料使用),可以联系厂商代表进行深度定制。

    六、常见问题与解决方案


    以下为常见的用户疑问及解决方案:
    1. 问题:连接后接触电阻超出标准。
    解决方案:检查焊点质量,确保没有虚焊或氧化现象;重新安装连接器以确认正确对接。
    2. 问题:无法实现锁扣反馈“咔哒”声。
    解决方案:确保锁扣完全闭合,调整锁扣角度直至听到清晰的反馈声。
    3. 问题:连接器外观颜色发生变化。
    解决方案:此为正常现象,不影响产品质量,无需额外处理。
    七、总结与推荐
    总体来看,FH52 系列凭借其高可靠性和多功能设计,在电子元器件市场具有较强的竞争力。其创新的结构设计和多样化的产品形态,使其在消费电子、汽车工业和工业自动化等领域拥有广泛应用前景。对于需要高可靠性和灵活性的项目,我们强烈推荐选用 FH52 系列连接器。无论是标准型还是高性能型号,均可满足现代电子产品的多样化需求,为用户带来卓越的性能体验。
    Dec.1.2018 Copyright © 2018 HIROSE ELECTRIC CO., LTD. All Rights Reserved.

FH52K-20S-0.5SH(99)参数

参数
触头镀层
额定电流 -
针脚数 20pin
板上高度 2mm
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
间距 500μm
外壳颜色 -
端接 焊盘
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
