首页  >  产品百科  >  JR16WP-7P(31)

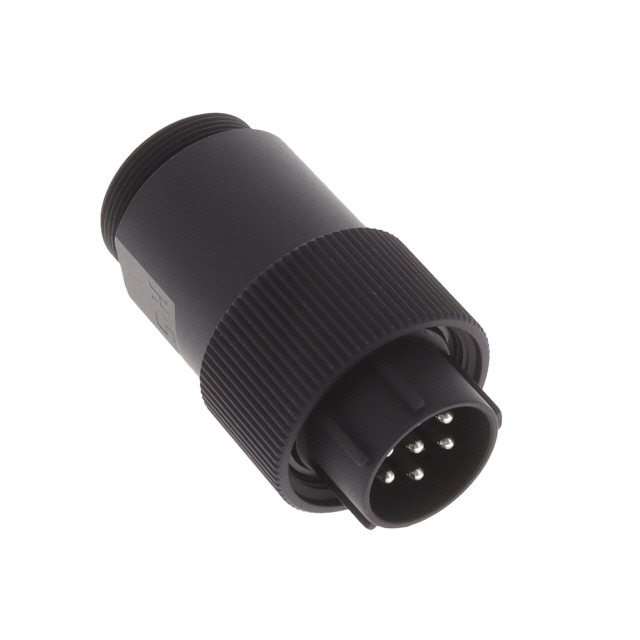

JR16WP-7P(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 7pin Aluminum Alloy 10A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: H126584-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WP-7P(31)

JR16WP-7P(31)概述


    产品简介


    JR系列圆形连接器是符合日本工业标准(JIS C 5432)的圆形连接器,适用于各种电动设备。这些连接器具备高可靠性,适用于汽车、工业设备和其他对连接性能要求较高的场合。它们主要设计用于电力传输,具有良好的机械和电气性能。

    技术参数


    - 电流等级
    - 壳体尺寸:13,接触数:3,额定电流:10A
    - 壳体尺寸:16,接触数:7,额定电流:10A
    - 壳体尺寸:21,接触数:10,额定电流:10A
    - 壳体尺寸:25,接触数:4,额定电流:30A
    - 电压等级
    - 壳体尺寸:13,接触数:3, 5,额定电压:AC250V, DC350V
    - 壳体尺寸:16,接触数:7, 10, 14,额定电压:AC250V, DC350V
    - 壳体尺寸:21,接触数:10, 16, 26,额定电压:AC1000V, DC1400V
    - 壳体尺寸:25,接触数:4, 5, 16, 24,额定电压:AC3000V, DC1400V
    - 工作温度范围
    - 操作温度范围:-25°C 到 +85°C
    - 存储温度范围:-10°C 到 +60°C
    - 绝缘电阻
    - 最小绝缘电阻:1,000MΩ
    - 特殊情况(如JR 25-4和5接触点):最小绝缘电阻:10,000MΩ
    - 抗振动和冲击
    - 抗振动:无电连续性中断(大于10μs),10到55Hz/周期,幅度0.75mm,三个方向,每个方向2小时
    - 抗冲击:无电连续性中断(大于10μs),加速度:490m/s²,持续时间:11ms,六个方向,每方向3个循环

    产品特点和优势


    1. 高可靠性:JR系列连接器通过了严格的机械和电气测试,能够在极端条件下保持稳定性能。
    2. 多种型号选择:提供不同壳体尺寸和接触数的选择,满足不同应用需求。
    3. 易于安装和维护:采用了螺纹锁插头和锁定套筒的设计,便于安装和拆卸。
    4. 广泛的适用性:适用于多种行业,特别是汽车、工业自动化等领域。

    应用案例和使用建议


    - 汽车工业:在汽车电子系统中使用JR系列连接器,可以确保高可靠性和长期稳定性。对于可能遇到高湿度或温度波动的环境,应选择更高防护级别的连接器。
    - 工业自动化:在工厂自动化设备中,JR系列连接器的抗振动和冲击性能使其成为理想选择。建议在安装前进行详细检查以确保连接器的正确配合。

    兼容性和支持


    - 兼容性:JR系列连接器可以与其他符合JIS C 5432标准的连接器兼容。
    - 支持和维护:制造商提供了详细的安装和使用指南,并为购买的产品提供技术支持和售后服务。对于需要更高可靠性的应用,建议联系公司代表获取更多专业信息。

    常见问题与解决方案


    1. 接触电阻过高:检查连接器和电线之间的连接是否松动或氧化。必要时可重新焊接或更换新的连接器。
    2. 无法正常连接:检查连接器是否正确安装,螺纹锁是否完全旋紧。如果仍然无法连接,请检查是否有损坏或磨损的部分。
    3. 接触不稳定:检查连接器的绝缘材料是否受损或受潮。避免在高湿度或极端温度环境下长时间存放连接器。

    总结和推荐


    JR系列圆形连接器以其高可靠性、多样化的型号选择和广泛的应用范围成为市场上备受推崇的产品。无论是汽车工业还是工业自动化领域,JR系列连接器都是值得信赖的选择。如果您需要一个能够承受严苛条件并确保长期稳定的连接解决方案,JR系列连接器将是您的理想之选。

JR16WP-7P(31)参数

参数
类型 Male Pins,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR16WP-7P(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WP-7P(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WP-7P(31) JR16WP-7P(31)数据手册

JR16WP-7P(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.6568 ¥ 216.8
10+ $ 20.9144 ¥ 176.7267
50+ $ 18.1332 ¥ 153.2258
100+ $ 17.0533 ¥ 144.1004
库存: 111
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 216.8
