HIF3-20CV(72)

产品分类: 矩形连接器 - 配件
厂牌: HIROSE ELECTRIC

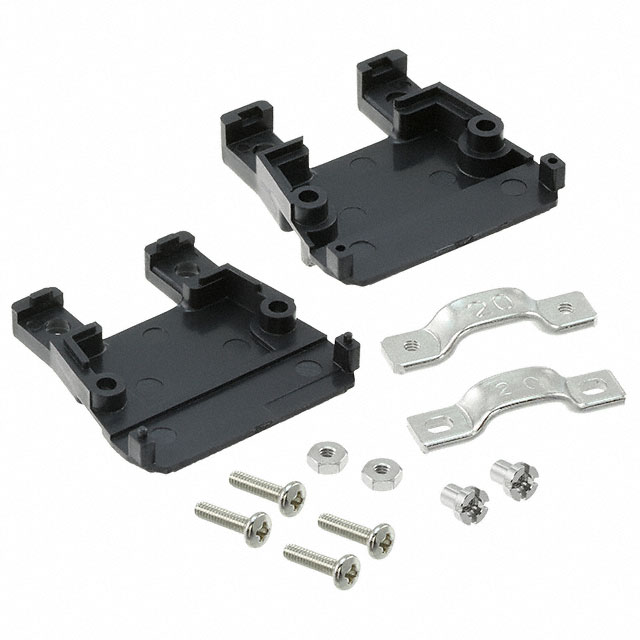

产品描述: Hirose 后盖, HIF3B系列, 用于压接插座
供应商型号: HIF3-20CV(72)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 配件 HIF3-20CV(72)

HIF3-20CV(72)概述

    HIF3B系列 – 符合MIL标准的扁平电缆连接器

    产品简介


    HIF3B系列是一款符合MIL标准的扁平电缆连接器,适用于各种广泛的应用场景。该系列产品已获得UL认证,并且设计了防止误插入的功能。主要功能是用于高可靠性要求的电气连接,特别是在军事、航空航天及工业自动化等领域。

    技术参数


    - 操作温度范围: -55°C 至 +85°C(注释1:包括电流引起的温度上升)
    - 操作湿度范围: 40% 至 80%
    - 存储温度范围: -10°C 至 +60°C(注释2:指长期存储前的产品)
    - 存储湿度范围: 40% 至 70%(注释2)
    - 电流额定值:
    - IDC: 1A(28AWG)
    - 压接: 32, 36 AWG: 1A
    - 其他: 3A
    - 电压额定值: 200V
    - 绝缘电阻: 最小1000兆欧,测试电压为500V DC
    - 耐压强度: 无闪络和绝缘击穿现象,650V AC/1分钟
    - 接触电阻: 最大15毫欧,测试电流为0.1A
    - 振动: 无1微秒以上电气断开现象,频率10到55 Hz,单振幅0.75 mm,每个方向振动2小时
    - 稳态湿度: 绝缘电阻最小1000兆欧,40°C,湿度90%至95%,持续96小时
    - 温度循环: 没有损坏、裂纹或零件松动现象,循环次数为5次
    - 耐久性: 接触电阻最大15毫欧,500次插拔
    - 耐焊接热: 组件没有影响性能的变形,焊接浴温度为260°C,持续10秒;手工焊接温度为360°C,持续5秒

    产品特点和优势


    1. 符合MIL标准:HIF3B系列开发并经过严格的MIL标准测试,保证了产品的高性能和可靠性。
    2. UL认证:产品通过了UL认证,确保了产品的安全性和稳定性。
    3. 防止误插入机制:该连接器设计有凸起区域和极化键来防止误插入,确保正确的安装。
    4. 适用电缆类型:适用于28 AWG (IDC类型) 的UL2651 28 AWG扁平电缆。

    应用案例和使用建议


    - 应用场景:HIF3B系列可以用于军用设备、航空航天设备以及工业自动化设备中,提供可靠的电气连接。
    - 使用建议:在选择该连接器时,需根据实际应用环境考虑操作温度和湿度范围,以确保产品的正常运行。另外,应遵循制造商的安装指南,确保连接器正确安装,防止误插入。

    兼容性和支持


    - 兼容性:HIF3B系列与HIF3BA-D2.54R、HIF3C-D2.54C产品兼容,可配套使用。
    - 支持和维护:提供详细的安装指南和技术支持,以帮助客户顺利完成安装和维护工作。

    常见问题与解决方案


    - 问题1: 连接器无法正确插入。
    - 解决方案: 检查连接器是否有极化键和槽,确保正确对齐。
    - 问题2: 电气性能不稳定。
    - 解决方案: 检查连接器是否正确安装,并重新进行电气测试。

    总结和推荐


    HIF3B系列连接器以其卓越的可靠性和广泛的适用性,在工业和军事应用中具有显著优势。其独特的防误插入设计和高耐温性能使其成为在苛刻环境下工作的理想选择。对于需要高可靠性连接器的应用场景,HIF3B系列值得推荐。
    请注意,具体选型时请参考产品手册中的详细规格和技术参数。

HIF3-20CV(72)参数

参数
配套使用/相关产品 HIF3 Series
针脚数 20pin
配件类型 Backshell
零件状态 在售
包装方式 托盘
