HT302/DF19S

产品分类: 线缆工具
厂牌: HIROSE ELECTRIC

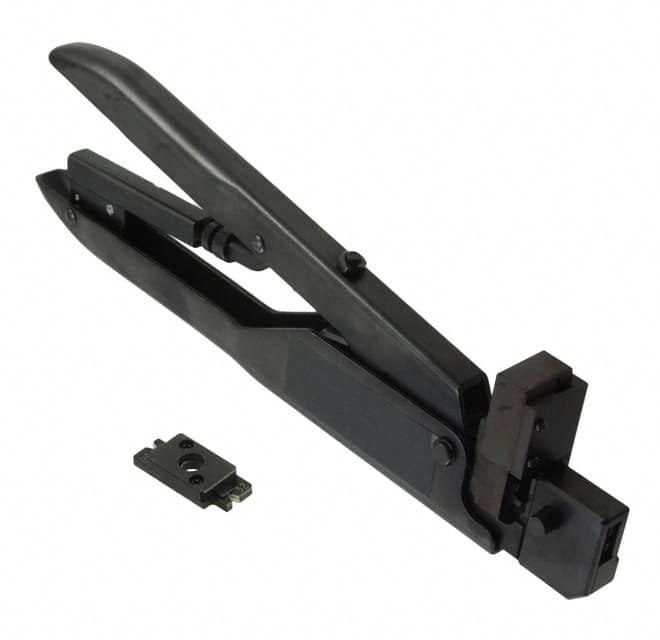

产品描述: Hirose 手动压线钳, 适合DF19 Connector Contacts
供应商型号: 798-HT302/DF19S
供应商: Mouser
标准整包数: 1

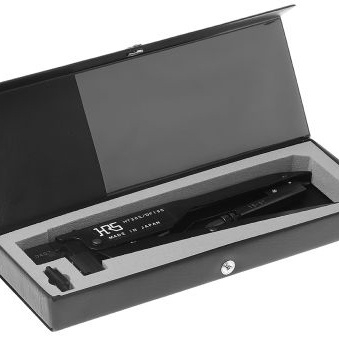

HIROSE ELECTRIC 线缆工具 HT302/DF19S

HT302/DF19S概述

    DF19 系列 1mm 接触间距板对线/板对柔性印刷电路板/板对微同轴电缆连接器

    产品简介


    DF19系列是业界广泛接受的用于LCD面板连接(面板尺寸小于12英寸)的“事实标准”。该系列高能效连接器适用于LVDS高速差分信号传输。DF19系列支持板对线、板对柔性印刷电路板(FPC)、板对微同轴电缆三种连接方式,具有小型化配置和节省空间的特点,可应用于数字相机、笔记本电脑、PDA等小消费设备的LCD连接。

    技术参数


    - 接触间距:1mm
    - 电流额定值:28AWG : 1A, 30AWG : 0.9A, 32AWG : 0.8A, 36AWG : 0.5A, FPC : 0.5A, 微同轴电缆40AWG : 0.3A
    - 电压额定值:100V AC
    - 工作温度范围:-35°C 至 85°C
    - 存储温度范围:-10°C 至 60°C
    - 存储湿度范围:-40% 至 70%
    - 耐振测试:频率:10至55Hz,单振幅0.75mm,每个方向2小时,共3个方向
    - 接触电阻:最大30mΩ(FPC最大50mΩ)
    - 绝缘电阻:最小500MΩ
    - 焊接热稳定性:最高300°C持续3秒;再流焊:推荐温度曲线

    产品特点和优势


    1. 小型化设计:接受细线、薄型微同轴电缆(直径最大1.5mm,1.6mm)和1.7mm厚FPC。
    2. 通用插头:同一插座可以接受细线、FPC或微同轴电缆终止的插头。
    3. 统一的外部尺寸:无论用哪种介质终止,插头组件的外部尺寸保持一致。
    4. 多种安装方式:可选择顶板安装、偏置安装、反向偏置安装和垂直安装。
    5. 接地连接:金属接地片与公共接地线相连。
    6. 阻燃合规性:符合IEC60695-2-11标准。

    应用案例和使用建议


    DF19系列主要用于LCD连接的小型消费设备,如数字相机、笔记本电脑、PDA等。这些设备需要高密度互连以实现稳定的高速数据传输。实际应用时应注意以下几点:
    - 接合和拆卸时不要扭曲,以防止连接器损坏。
    - 在焊接时,确保焊接温度控制在290±10°C内,且每次焊接不超过3秒。
    - 清洁条件要适宜,以避免焊接过程中杂质的污染。

    兼容性和支持


    DF19系列连接器设计时已考虑与其他电子元件的兼容性。如果您需要详细的技术文档或支持,请联系供应商。

    常见问题与解决方案


    - Q1: 插入/拔出力过大。
    - A1: 检查连接器是否正确安装,确保连接器和插头之间没有异物。如有必要,请联系技术支持。
    - Q2: 不能保证焊接质量。
    - A2: 使用推荐的工具进行焊接,确保焊接温度和时间符合规范。如果仍有问题,请咨询销售代表。

    总结和推荐


    DF19系列连接器因其小巧的设计、广泛的兼容性和出色的性能,在中小型消费设备中表现出色。其高密度连接能力和高可靠性使其成为市场的首选之一。如果你正在寻找一个高效且可靠的连接解决方案,DF19系列是一个值得考虑的选择。

HT302/DF19S参数

参数
零件状态 在售
包装方式 散装

HT302/DF19S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HT302/DF19S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 线缆工具 HIROSE ELECTRIC HT302/DF19S HT302/DF19S数据手册

HT302/DF19S封装设计

查看详情并下载
Symbol
Footprint
3D Model
