DF63-6P-3.96DS

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Holder 3.96mm 1 6pin 锡 通孔安装
供应商型号: DF63-6P-3.96DS
供应商: 国内现货
标准整包数: 27

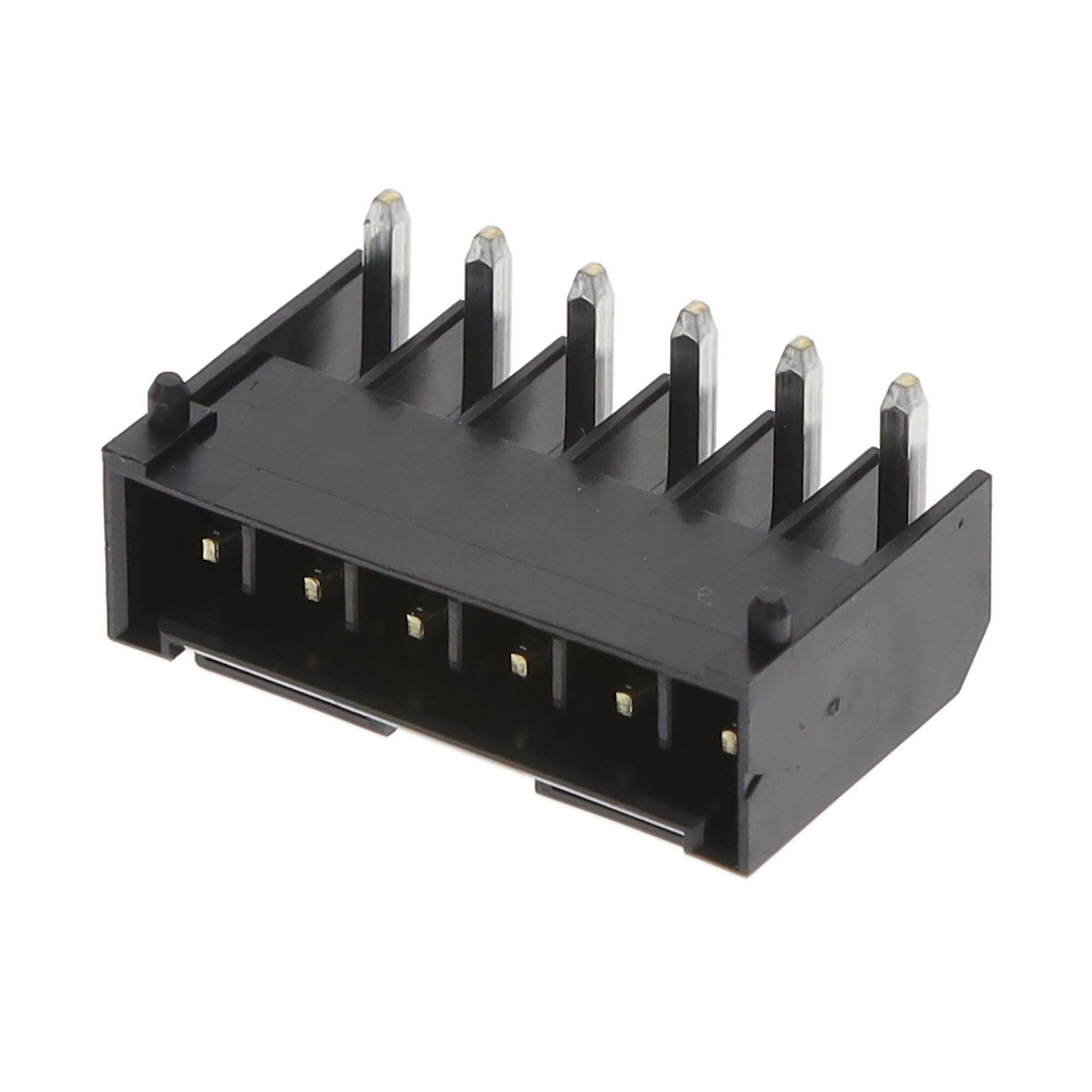

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 DF63-6P-3.96DS

DF63-6P-3.96DS概述

    DF63系列 15A 3.96mm间距电线对板连接器产品综述

    产品简介


    DF63系列是Hirose Electric公司推出的15A 3.96mm间距电线对板连接器,适用于内部电源供应。该系列连接器具备高可靠性,适用于多种应用场景,特别是那些需要在恶劣环境下保持稳定连接的应用场合。

    技术参数


    DF63系列连接器的技术参数如下:
    - 电流容量:最大支持15A(使用16AWG导线时),具体参见图表以了解不同针数下的额定电流。
    - 工作温度范围:操作温度范围为-55°C至105°C,存储温度范围为-10°C至60°C。
    - 电压等级:交流/直流630V(UL/C-UL为600V,TÜV为300V)。
    - 绝缘电阻:不小于1,000MΩ(测试电压为DC500V)。
    - 耐电压能力:承受1,500V的AC电压一分钟无闪络或击穿现象。
    - 接触电阻:不大于10mΩ(测量电流为1mA且电压不超过20mV)。
    - 振动/冲击阻力:符合相关标准要求。
    - 防潮能力:接触电阻不大于20mΩ,绝缘电阻不小于500MΩ。
    - 温度循环:接触电阻不大于20mΩ,绝缘电阻不小于1,000MΩ。
    - 耐用性:锡镀层30次插拔,金镀层50次插拔。
    - 焊锡热稳定性:树脂部分能承受温度并防止熔化。

    产品特点和优势


    DF63系列连接器具有多项独特功能和优势:
    1. 高电流容量:能够承受高达15A的电流。
    2. 安全可靠的对接机制:通过清晰的触觉点击声确保正确连接。
    3. 预防不完全插入:设有结构防止接线端子不完全插入。
    4. 防止错误连接:增加反向插头和错误连接的机制。
    5. 逆向安装保护:防止在PCB上逆向插入。
    6. 模具闩锁设计:减少组装过程中的电线纠缠。
    7. 短路防护:隔离接触点防止短路。
    8. 适合灌封:最多可灌封至5mm深度。
    9. 抗焊裂纹:采用玻璃增强树脂材料,防止热收缩引起的焊裂。

    应用案例和使用建议


    DF63系列连接器广泛应用于汽车、工业自动化、消费电子等领域。例如,在汽车电子系统中,这些连接器可以用于传感器信号传输和电池管理系统。
    使用建议:
    1. 避免强行拔出连接器,应该先轻轻推动再解锁。
    2. 使用短粗导线时要注意电缆布置,避免扭动安装。
    3. 在插拔过程中请关闭电源。

    兼容性和支持


    DF63系列连接器支持7.92mm间距,并提供不同的键控选项以防止错误连接。如有特定需求,请联系Hirose代表获取更多支持和服务信息。

    常见问题与解决方案


    - 问题:如何安全地拔出连接器?
    解决方案:使用正确的接触提取工具如扁口螺丝刀或DF-C-PO(B),确保按图示操作。

    - 问题:如何确保正确连接?
    解决方案:利用机械锁定机制进行检查,确认发出清脆的触觉点击声。

    总结和推荐


    总体来看,DF63系列连接器是一款高度可靠、多功能的连接解决方案,特别适用于需要高电流承载能力和环境适应性的应用。强烈推荐在汽车电子、工业自动化和其他苛刻环境中使用此产品。

DF63-6P-3.96DS参数

参数
额定电流 -
颜色 -
间距-配接 3.96mm
排数 1
触头镀层厚度 - 配接 -
针脚数 6pin
防护等级 -
类型 Header,Latch Holder
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 散装
