U.FL-2LPHF6-066N1-A-100

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: 3517348
供应商: 海外现货
标准整包数: 1

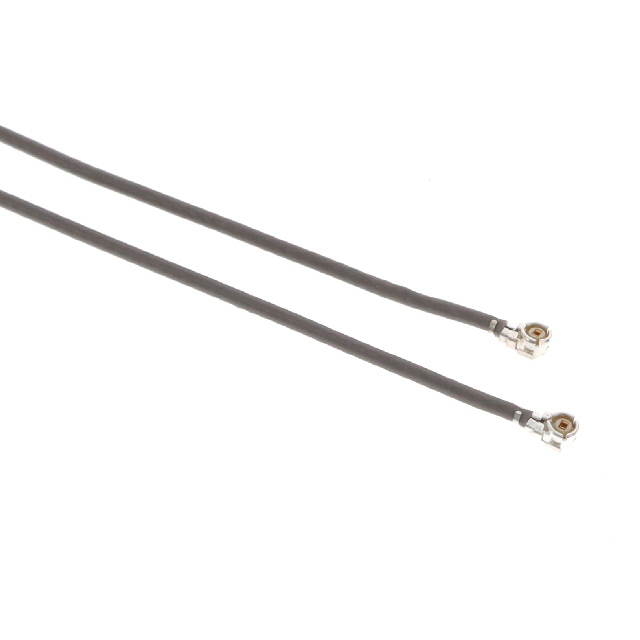

HIROSE ELECTRIC 同轴线缆 U.FL-2LPHF6-066N1-A-100

U.FL-2LPHF6-066N1-A-100概述

    电子元器件产品技术手册解析

    产品简介


    产品类型与功能:
    U.FL系列是超小型表面贴装同轴连接器,提供1.9mm、2.3mm或2.4mm的最大对接高度。该系列产品专为高频应用设计,适用于需要高可靠性的小型电子设备中,如移动通信设备、消费电子产品和物联网(IoT)模块等。
    主要功能:
    1. 支持高达6GHz的高频传输性能。
    2. 小型化设计,满足紧凑电路布局需求。
    3. 提供良好的绝缘性能与机械稳定性。
    应用领域:
    广泛应用于无线通信设备、天线系统、Wi-Fi模块、RFID设备及各类便携式电子产品。

    技术参数


    | 参数 | 值 |

    | 最大对接高度 | 2.4mm |
    | 接触电阻 | 中心≤20mΩ;外侧≤10mΩ |
    | 工作频率范围 | DC至6GHz |
    | 绝缘电阻 | ≥500MΩ |
    | 额定电压 | 200VAC/1分钟无击穿 |
    | 防护等级 | IP67 |
    | 操作温度范围 | -40°C至+90°C |
    | 高频性能VSWR | ≤1.5 |

    产品特点和优势


    1. 小尺寸和轻量化设计:U.FL系列具有非常小巧的外形(7.7mm²安装面积),重量仅为15.7mg,适合空间有限的应用场景。
    2. 高性能传输能力:支持高达6GHz的频率传输,具备优异的电气特性。
    3. 易操作性:配备专用插拔工具,确保精准插拔。
    4. 高可靠性:抗振动、抗冲击设计,能够在严苛环境下保持稳定性能。
    5. 环保合规:符合RoHS标准和无卤素要求。

    应用案例和使用建议


    典型应用场景:
    - 手机、平板电脑等便携式设备的内部射频信号连接。
    - Wi-Fi模块与主板间的高速信号传输。
    使用建议:
    1. 在高温、潮湿或强腐蚀环境中使用时,请确认适当的保护措施。
    2. 连接电缆长度需根据实际应用调整,避免过长或过短导致信号损耗。
    3. 使用时务必对齐插头与插座后轻轻按下,直到听到“咔哒”声以确认完全对接。

    兼容性和支持


    - 兼容性:U.FL系列支持与多种标准接口(如SMA接口)通过转换适配器实现无缝对接。
    - 技术支持:制造商提供详尽的技术文档、样品支持以及售后维护服务,确保用户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保插拔工具正确使用,并检查接触面清洁度。 |
    | 信号传输质量差 | 检查电缆长度是否超出规定范围,必要时更换更合适的电缆型号。 |
    | 环境适应性不足 | 使用防水或防尘外壳进行保护,或更换更高防护等级的产品版本。 |

    总结和推荐


    U.FL系列凭借其超小尺寸、高频率性能及卓越的可靠性,在高频同轴连接器领域表现出色。对于需要紧凑布局且注重性能的电子设计项目,U.FL系列是理想的选择。然而,鉴于某些极端应用环境的需求,建议进一步与厂商沟通定制化解决方案。
    推荐指数:★★★★☆
    适用场合:智能手机、物联网模块、无线通信设备等高频应用领域。

    以上内容整理自技术手册,并结合行业应用经验进行了综合分析,希望对您的选型和设计有所帮助!

U.FL-2LPHF6-066N1-A-100参数

参数
长*宽*高 100mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装
