首页  >  产品百科  >  HR25-7TP-4P(72)

HR25-7TP-4P(72)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 4pin Zinc Alloy 1A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: 798-HR257TP4P72
供应商: Mouser
标准整包数: 1

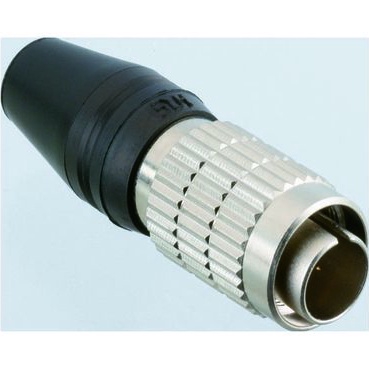

HIROSE ELECTRIC 圆形连接器 HR25-7TP-4P(72)

HR25-7TP-4P(72)概述

    高性能微小型圆形连接器 HR25 系列

    1. 产品简介


    HR25系列是一款高性能、微型化的圆形连接器,广泛应用于汽车、工业自动化、通讯设备等多个领域。该系列产品具有小体积、高密度设计的特点,能够提供稳定的电气性能和可靠的机械性能。其主要功能是实现不同电子设备之间的高效、可靠连接。

    2. 技术参数


    - 额定电流:1A
    - 工作温度范围:-25°C 至 +85°C
    - 额定电压:30V AC, 42V DC
    - 存储温度范围:-10°C 至 +60°C
    - 接触电阻:最小 30 mΩ
    - 绝缘电阻:最小 1,000 MΩ
    - 耐压:100V AC 1分钟无闪络或介质击穿
    - 振动抵抗:无电气中断时间 ≥ 10 µs,频率 10到55 Hz/周期,振幅 0.75 mm,三轴方向各2小时
    - 冲击抵抗:无电气中断时间 ≥ 10 µs,加速度 490 m/s²,持续时间 11 ms,三轴方向各3个循环
    - 插拔次数:最大50 mΩ接触电阻,可插拔1,000次
    - 温度循环:最小1,000 MΩ绝缘电阻,测试条件:-55°C, 正常温度, +85°C
    - 湿气抵抗:最小绝缘电阻 5 MΩ(高湿度时),50 MΩ(干燥时)
    - 材料:壳体材料为锌合金并镀镍;绝缘材料为聚苯硫醚(PPS树脂);密封材料为乙丙橡胶;接触材料为磷青铜并镀金

    3. 产品特点和优势


    - 小而密集的设计:HR25系列连接器的最大插头外径分别为10.5mm(4-8触点)和12.5mm(12-20触点)。这种设计使其成为紧凑空间的理想选择。
    - 广泛的型号选择:支持4、6、8、12、16、20触点数;包含插头、插座、接线座三种类型;可以使用焊接、压接等方式安装;可根据需求选择公母接触器配置。
    - 屏蔽设计:金属外壳为需要EMI屏蔽的设备提供了理想的选择。
    - 符合RoHS标准:所有使用的材料和物质均符合RoHS标准,确保环保安全。

    4. 应用案例和使用建议


    HR25系列连接器适用于多种应用场景,例如汽车、工业自动化设备、通讯设备等。在汽车行业,由于对可靠性的高要求,推荐与供应商联系以获取更详细的信息。对于具体的应用案例,用户可以根据自身需求选择合适的触点数量和类型。例如,对于需要高可靠性的场合,可以考虑使用带有屏蔽的插头或接线座。此外,在使用过程中应注意电缆夹紧力和旋转力的变化,以确保连接器的稳定性和可靠性。

    5. 兼容性和支持


    HR25系列连接器与其他厂商的电子元器件具有良好的兼容性,可方便地集成到现有系统中。Hirose公司还提供了丰富的技术支持和维护服务,以帮助客户解决问题和提高产品的性能。

    6. 常见问题与解决方案


    - 问题1:连接器插拔次数不足。
    - 解决办法:检查安装和使用过程中是否有不当操作导致接触不良,或者更换新的连接器。
    - 问题2:连接器接触电阻偏高。
    - 解决办法:重新清洁和检查接触部位,确保没有氧化或污染。
    - 问题3:连接器无法正常插拔。
    - 解决办法:检查是否有异物阻碍,确保安装过程符合说明书要求。

    7. 总结和推荐


    总体而言,HR25系列连接器凭借其高性能、微型化和高可靠性等特点,成为各种应用场景下的理想选择。特别适合需要高度可靠连接的小型电子设备。对于那些追求性能和品质的用户,强烈推荐使用HR25系列连接器。如果您在使用过程中遇到任何问题,欢迎联系Hirose公司获得专业的技术支持。

HR25-7TP-4P(72)参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色,黑色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 4pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

HR25-7TP-4P(72)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25-7TP-4P(72)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25-7TP-4P(72) HR25-7TP-4P(72)数据手册

HR25-7TP-4P(72)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.9545 ¥ 202.4155
10+ $ 17.8956 ¥ 151.2178
20+ $ 16.8156 ¥ 142.0918
60+ $ 16.2216 ¥ 137.0725
100+ $ 15.078 ¥ 127.4091
260+ $ 14.301 ¥ 120.8435
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 202.41
