DF11-12DS-2DSA(05)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距12p双排排母, DF11系列, 直角, 通孔安装
供应商型号: 1688321
供应商: 海外现货
标准整包数: 1

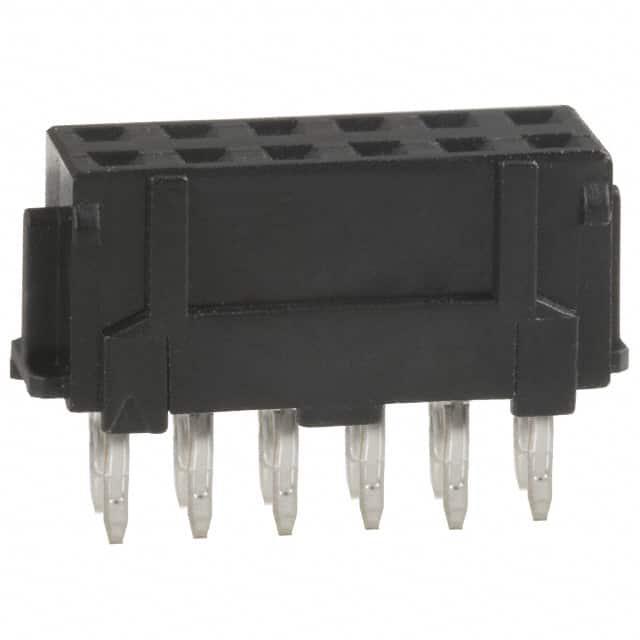

HIROSE ELECTRIC 矩形连接器 - 外壳 DF11-12DS-2DSA(05)

DF11-12DS-2DSA(05)概述

    DF11 Series 2.0mm Pitch Double-Row Connector 技术手册解析

    1. 产品简介


    DF11系列是Hirose Electric Co., Ltd. 生产的一款2.0毫米间距的双排连接器,通过UL和CSA安全标准认证。这款连接器广泛应用于办公设备如复印机、打印机等设备中,凭借其紧凑的设计和多样化的连接方式,在空间受限的应用环境中表现尤为出色。

    2. 技术参数


    - 额定电流: 22至26AWG导线可承载2A/针;28AWG导线为1A/针;30AWG导线为0.5A/针。
    - 额定电压: 250V AC/DC。
    - 工作温度范围: -30°C到+85°C。
    - 工作湿度范围: 40%到80%(非凝露状态)。
    - 存储温度范围: -10°C到+60°C。
    - 存储湿度范围: 40%到70%。
    - 绝缘电阻: 最小值为1000兆欧(500V直流测试)。
    - 耐压能力: 在1分钟内650V交流无闪络或击穿现象。
    - 单次插拔力: 最小值0.3牛顿(30克力),最大值4.4牛顿(450克力)。
    - 振动测试: 在10到55赫兹频率下,经过三个方向各两小时的振动后无电气连续中断。
    - 湿热测试: 接触电阻最大值30毫欧;绝缘电阻最小值500兆欧。
    - 温度循环测试: 五个周期的温度循环后接触电阻最大值30毫欧,绝缘电阻最小值1000兆欧。
    - 耐焊接热测试: 通过焊接热测试后,组件无影响性能的变形。
    - 耐热性: 通过260°C的回流焊温度。

    3. 产品特点和优势


    DF11系列的主要特点如下:
    - 空间节约设计: 双排2.0毫米间距的设计能够在5毫米宽度内实现信号密度的翻倍。
    - 多种连接方式: 包括电缆到板、同轴和板到板,扩展了印刷电路板的设计自由度。
    - 广泛的适用电线范围: 支持22至30AWG的导线,使产品应用更加灵活。
    - 插拔力稳定性: 确保了连接器在反复插拔过程中的可靠性和耐用性。
    - 抗振和湿热性能: 经受住恶劣环境的考验,保证了连接器的长期稳定运行。

    4. 应用案例和使用建议


    - 办公设备: 如复印机、打印机等设备中,由于其紧凑的设计,能够有效节省空间并提高信号密度。
    - 工业自动化: 在需要高密度连接的应用中,如机器控制板和传感器连接,保证了稳定的数据传输。
    - 其他应用: 汽车电子、通讯设备等对连接器性能要求较高的领域。
    使用建议:
    - 在安装过程中确保连接器干燥,避免任何冷凝现象。
    - 根据具体应用场景选择合适的电线尺寸和连接方式,以达到最佳效果。

    5. 兼容性和支持


    DF11系列具有良好的兼容性,可以与其他同类产品轻松集成。制造商提供了详细的文档和技术支持,包括选型指南、安装说明和常见问题解答。

    6. 常见问题与解决方案


    - 问题: 连接器在高温环境下出现接触不良。
    - 解决方案: 确认是否选择了耐高温的镀金接触件,并检查安装过程中是否有足够的紧固力。
    - 问题: 插拔过程中感觉阻力过大。
    - 解决方案: 调整正确的插拔力设置,并确保插头与插座之间的清洁度。

    7. 总结和推荐


    DF11系列凭借其出色的性能参数和多重应用场景,成为一款值得推荐的产品。它不仅在空间受限的场合表现出色,还具备广泛的电线适用范围和优良的机械特性,适用于各种高要求的应用环境。无论是办公设备还是工业自动化系统,DF11系列都是一个可靠的选择。
    以上是对DF11系列2.0毫米间距双排连接器的技术手册的详细解析,希望对您的采购决策提供帮助。

DF11-12DS-2DSA(05)参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 摩擦锁
排数 2
触头端接 -
针脚数 12pin
类型 Friction Lock,Receptacle
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

DF11-12DS-2DSA(05)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-12DS-2DSA(05)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF11-12DS-2DSA(05) DF11-12DS-2DSA(05)数据手册

DF11-12DS-2DSA(05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.5289
10+ ¥ 4.9462
100+ ¥ 4.4318
500+ ¥ 4.3526
1000+ ¥ 4.2735
5000+ ¥ 4.2735
库存: 133
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.46
