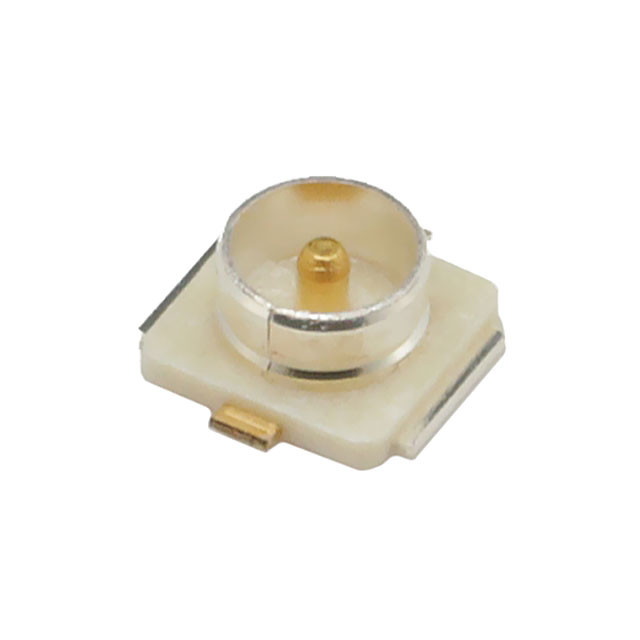

U.FL-R-SMT-1(80)

产品分类: 同轴连接器(RF)
厂牌: HIROSE ELECTRIC
产品描述: Male Pin,Receptacle,Snap-On 1 6GHz 50Ω 米黄色 焊接 卡扣安装 3.1mm(长度)*3.1mm(高度)
供应商型号: 26M-U.FL-R-SMT-1(80)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 同轴连接器(RF) U.FL-R-SMT-1(80)

U.FL-R-SMT-1(80)概述


    产品简介


    本产品为一款高频RF射频连接器,主要适用于无线通信、雷达系统、航空航天及医疗设备等领域。通过其高效传输特性和稳定性,确保了在高频率环境下仍能提供可靠的信号传输能力。

    技术参数


    - 操作温度范围: -40°C 至 +105°C(最大湿度 90%)
    - 储存温度范围: -30°C 至 +70°C(最大湿度 90%)
    - 额定功率: -
    - 特性阻抗: 50Ω(0 到 8GHz)
    - 电气特性:
    - 接触电阻: 中心接触 20mΩ 最大值;外接触 10mΩ 最大值
    - 绝缘电阻: 100V 直流,最小 500MΩ
    - 耐压强度: 200V 交流持续1分钟,泄漏电流2mA最大值,无闪络或击穿现象
    - 驻波比(电压驻波比):
    - 频率 0.045 至 6GHz: 最大 1.3
    - 频率 6 至 8GHz: 最大 1.4
    - 机械特性:
    - 插拔力: 最大值
    - 耐振动: 10至100Hz,单向振幅1.5mm,加速度59m/s²,历时3个周期
    - 耐冲击: 加速度735m/s²,脉冲时长11ms,每个方向3次
    - 环境特性:
    - 高湿环境耐受: 温度40°C,湿度95%,持续96小时
    - 快速温变: 温度范围-40°C 至 +105°C,历时30分钟
    - 腐蚀耐受: 5%盐雾暴露48小时

    产品特点和优势


    该产品拥有优越的接触稳定性和良好的绝缘性能,使得其能够在广泛的温度范围和恶劣环境中保持稳定的信号传输性能。同时,凭借低插入损耗和高隔离度的特性,在多种高端应用中表现出色。

    应用案例和使用建议


    典型应用包括智能手机天线接口、雷达系统、卫星通讯设备以及医疗成像仪器。对于应用建议,考虑使用环境和操作条件,建议在安装过程中保持接触表面清洁,避免不必要的机械损伤。同时,选择合适的防护措施以应对特定环境条件下的要求。

    兼容性和支持


    该产品与标准同类型射频连接器具有良好的互换性和兼容性,能够方便地集成到现有的设计中。厂商提供了详尽的技术文档和支持服务,确保客户能够顺利完成安装和调试工作。

    常见问题与解决方案


    - 问题1: 接触电阻偏大
    - 解决办法: 检查并清洁接触点,确保没有污染物影响接触性能。
    - 问题2: 防水性能不佳
    - 解决办法: 确认正确使用防水配件,并按照制造商说明进行安装。
    - 问题3: 信号质量下降
    - 解决办法: 检查所有连接点,确保连接紧固无误,必要时更换损坏部件。

    总结和推荐


    总体而言,这款射频连接器以其优良的电气特性、出色的环境适应性和可靠性,在各类高频信号传输应用中表现出色。尤其适合需要在苛刻环境下保持信号稳定性的场合。因此,强烈推荐此款产品作为高性能连接解决方案的选择之一。

U.FL-R-SMT-1(80)参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Male Pin,Receptacle,Snap-On
阻抗 50Ω
外壳颜色 米黄色
最大频率 6GHz
长*宽*高 3.1mm(长度)*3.1mm(高度)
安装方式 卡扣安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

U.FL-R-SMT-1(80)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-R-SMT-1(80)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴连接器(RF) HIROSE ELECTRIC U.FL-R-SMT-1(80) U.FL-R-SMT-1(80)数据手册

U.FL-R-SMT-1(80)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4567
10+ ¥ 0.4163
100+ ¥ 0.3793
1000+ ¥ 0.3617
5000+ ¥ 0.3448
10000+ ¥ 0.3235
库存: 147497
起订量: 1 增量: 10000
交货地:
最小起订量为:1
合计: ¥ 0.45
