FH12-36S-0.5SH(55)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距36p FPC插座 FPC连接器, FH12系列, 单排, 表面, 焊接
供应商型号: 26M-FH12-36S-0.5SH(55)
供应商: 云汉优选
标准整包数: 1

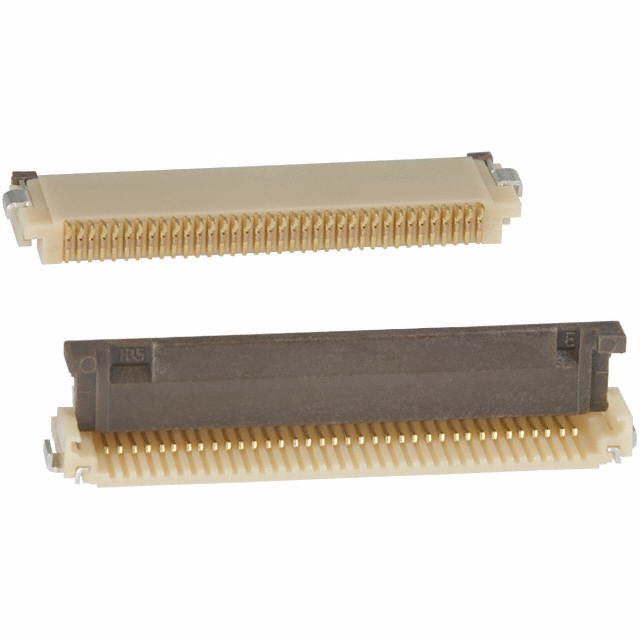

HIROSE ELECTRIC FFC/FPC连接器 FH12-36S-0.5SH(55)

FH12-36S-0.5SH(55)概述

    FH12 系列产品技术手册解析

    一、产品简介


    FH12系列是由Hirose Electric Co., Ltd.设计生产的柔性印刷电路板(Flexible Printed Circuit,简称FPC)/柔性扁平电缆(Flexible Flat Cable,简称FFC)连接器。此系列包含0.5mm和1mm两种间距的产品,广泛应用于消费电子、通信设备、工业自动化及医疗设备等领域。产品主要用于信号传输,具备高密度、高性能的特点。

    二、技术参数


    1. 电流规格:每个触点的额定电流为0.5A(注意1:当通过所有触点时,建议使用电流规格的70%)。
    2. 电压规格:最大工作电压为50V AC。
    3. 温度范围:工作温度范围为-40°C到+85°C;存储温度范围为-10°C到+50°C(注意2和注意3分别指包括电流产生的温度升温和长期存储的温度湿度范围)。
    4. 相对湿度:操作湿度范围为最大90%,存储湿度范围同样为最大90%。
    5. 接触表面材料:适用于FPC/FFC接触的厚度为0.3±0.05mm的金镀层材料。
    6. 机械强度测试:绝缘电阻不小于500MΩ,承受电压无闪络和击穿现象(AC 150V/1分钟),接触电阻不大于50mΩ,耐久性试验(插入/拔出20次)接触电阻不大于50mΩ。
    7. 环境适应性:产品需通过振动(频率10至55Hz,单振幅0.75mm)、冲击(加速度981m/s²,持续时间6ms,半正弦波形)和高低温循环测试。

    三、产品特点和优势


    1. 旋转式一次性零插拔(ZIF)机制:易于操作且所需的插拔力更小。
    2. 清晰的手感反馈:完成连接后会有明显的触觉反馈。
    3. 高密度安装支持:占用空间较小,适合中心安装于PCB。
    4. 多种接触类型选择:提供顶部、底部接触及垂直安装方式三种选项。
    5. 额外增强的按压机构:对于FH12S版本中的部分型号,提供了加强型的翻转锁紧机构以提高抗损坏能力。
    6. 0.5mm和1mm间距选择:用户可根据需求选择不同间距的产品。

    四、应用案例和使用建议


    FH12系列产品因其轻巧的尺寸和强大的性能,在智能手机、平板电脑、笔记本电脑、医疗器械等众多电子产品中广泛应用。例如,在一台小型便携式医疗设备中,可以利用FH12系列的0.5mm间距底部接触型连接器来确保高效、可靠的信号传输。
    对于使用建议,考虑到产品的工作温度范围较宽,建议在实际安装过程中充分考虑环境条件。特别是在低温环境下,应确保FPC/FFC组件在装配前已经适配到位,避免由于热胀冷缩导致的损坏。

    五、兼容性和支持


    FH12系列产品能够与多种类型的电子元件兼容,尤其是与相同间距的FPC/FFC电缆及其他相关的硬件配件。厂商通常会提供详细的技术文档和支持服务,包括设计指南、测试报告以及售后服务,帮助客户在使用过程中解决问题。

    六、常见问题与解决方案


    1. 问题:产品在使用过程中出现接触不良
    - 解决方案:检查安装工艺是否规范,包括确认FPC/FFC的安装平整度和金属夹具的对准情况。必要时重新焊接或调整插拔机构的位置。
    2. 问题:无法正常进行插入或拔出操作
    - 解决方案:检查ZIF机制是否正确调整到适当位置,尝试清洁接触面并确保无杂质阻塞。
    3. 问题:发现连接器表面颜色变化
    - 解决方案:这是正常现象,表明已经过再流焊处理,无需担心产品质量问题。

    七、总结和推荐


    综上所述,FH12系列连接器凭借其紧凑的设计、优越的性能以及丰富的应用领域,在市场中具有极强的竞争优势。推荐需要高效可靠信号传输解决方案的各类电子制造商选用该系列的产品,以满足严苛的工业标准和客户需求。

FH12-36S-0.5SH(55)参数

参数
端接 焊盘
针脚数 36pin
额定电流 500mA
触头镀层
板上高度 2mm
扁平柔性类型 FFC,FPC
外壳颜色 米黄色
间距 500μm
连接器/触头类型 底部
长*宽*高 22.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH12-36S-0.5SH(55)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH12-36S-0.5SH(55)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH12-36S-0.5SH(55) FH12-36S-0.5SH(55)数据手册

FH12-36S-0.5SH(55)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7209
10+ ¥ 3.8302
100+ ¥ 3.2222
500+ ¥ 2.9853
1000+ ¥ 2.7808
库存: 618
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 4.72
