JR25RH-4P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 30A 银 银色 法兰安装,面板安装
供应商型号: 3651918
供应商: element14
标准整包数: 1

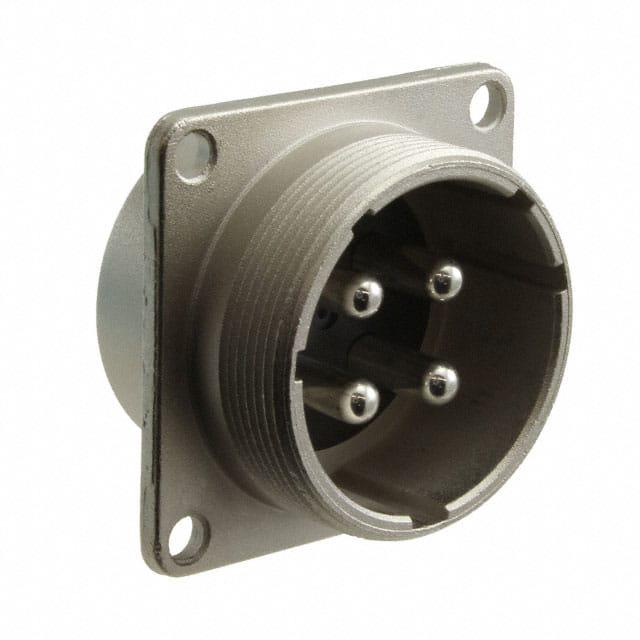

HIROSE ELECTRIC 圆形连接器 JR25RH-4P

JR25RH-4P概述

    JR系列圆型连接器技术手册

    产品简介


    JR系列圆型连接器符合日本工业标准(JIS)C 5432,用于家用电器的圆型连接器。该系列产品提供多种壳体尺寸和接触点数,广泛应用于汽车、工业自动化和通信设备等领域。

    技术参数


    - 电流等级
    - 壳体大小13:3个接触点,电流等级为10A;5个接触点,电流等级为5A
    - 壳体大小16:7个接触点,电流等级为10A;10个和14个接触点,电流等级为5A
    - 壳体大小21:10个接触点,电流等级为10A;16个接触点,电流等级为5A(压接类型为3A);26个接触点,部分接触点电流等级为10A
    - 壳体大小25:4个接触点,电流等级为30A;5个接触点,电流等级为10A;16个和24个接触点,电流等级为5A(压接类型为3A)
    - 电压等级
    - 壳体大小13:3个和5个接触点,电压等级为AC250V,DC350V
    - 壳体大小16:7个、10个和14个接触点,电压等级为AC250V,DC350V
    - 壳体大小21:10个、16个和26个接触点,电压等级为AC250V,DC350V
    - 壳体大小25:4个和5个接触点,电压等级为AC1000V,DC1400V;16个和24个接触点,电压等级为AC250V,DC350V
    - 工作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 其他参数
    - 接触电阻:最大5mΩ
    - 绝缘电阻:最小1000MΩ
    - 耐电压:无闪络或介质击穿,AC 1000V一分钟
    - 振动耐久性:连续振动10小时
    - 冲击耐久性:加速490m/s²,持续11ms
    - 配合循环次数:接触电阻最大10mΩ,500次
    - 温度循环:绝缘电阻最小1000MΩ
    - 防潮性:绝缘电阻最小100MΩ

    产品特点和优势


    1. 高可靠性:符合JIS C 5432标准,确保产品的可靠性和一致性。
    2. 广泛的应用:适用于多种工业和家电领域,如汽车、工业自动化和通信设备。
    3. 高接触电阻:具有高电流承载能力和优良的绝缘性能。
    4. 耐用性:通过严格的振动和冲击测试,确保在恶劣环境下仍能稳定工作。
    5. 多样化的规格:提供多种壳体尺寸和接触点数,满足不同应用需求。

    应用案例和使用建议


    - 汽车应用:由于汽车电子系统对连接器的可靠性要求极高,建议使用本系列连接器以保证系统的稳定运行。
    - 工业自动化:在工业环境中,如工厂生产线上的传感器和控制设备之间,可以使用该系列连接器进行可靠的电气连接。
    - 通信设备:在通信基站或服务器机房中,推荐使用此系列连接器进行电力和信号传输,以提高系统的稳定性和可靠性。

    兼容性和支持


    - 兼容性:该系列连接器与标准电线和终端适配良好,可与多种设备兼容。
    - 技术支持:请联系制造商代表获取更多关于高可靠性的应用指导和支持服务。

    常见问题与解决方案


    - Q:如何清洁连接器表面?
    - A:使用无水酒精或专用清洗剂轻轻擦拭表面。

    - Q:如何检测连接器的绝缘电阻?
    - A:使用兆欧表测量绝缘电阻,确保其达到最小值1000MΩ。

    - Q:如何处理接触电阻高的问题?
    - A:检查连接器是否安装正确,确保插针与插座接触良好。

    总结和推荐


    JR系列圆型连接器是一款高性能、高可靠性的连接器,适用于多种严苛的应用环境。其卓越的电气特性和机械性能使其成为汽车、工业自动化和通信领域的理想选择。强烈推荐给需要高可靠性和稳定性的客户。

JR25RH-4P参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 30A
外壳材料 Aluminum Alloy
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR25RH-4P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25RH-4P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25RH-4P JR25RH-4P数据手册

JR25RH-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.4077 ¥ 87.945
10+ $ 9.909 ¥ 83.7308
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.94
