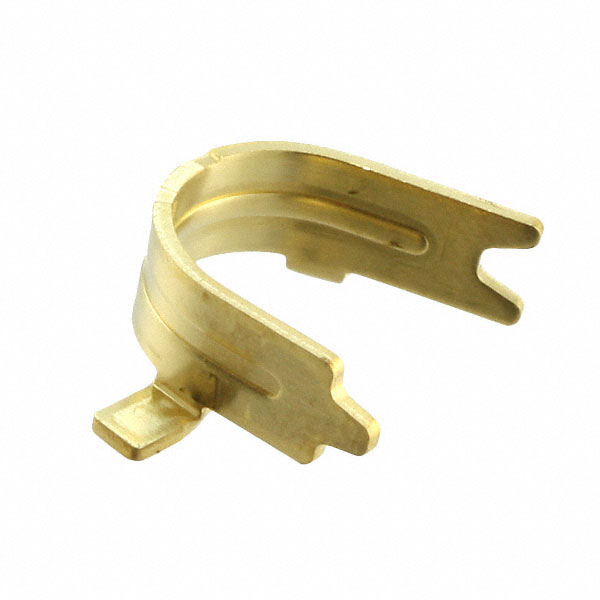

DH-37-CMB(8.8)

厂牌: HIROSE ELECTRIC
产品描述: 37pin Cable Clamp D-Sub Connectors,Male 夹子安装,导线安装
供应商型号: 798-DH-37-CMB(8.8)
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC D-Sub/D形连接器 - 配件 DH-37-CMB(8.8)

DH-37-CMB(8.8)概述

    DH系列高速传输小接口连接器产品概述

    产品简介


    DH系列是一款高速传输的小型接口连接器,适用于需要高可靠性的应用场景。它采用了1毫米的接触匹配间距,结合0.5毫米的安装间距,使得这种连接器更为紧凑、低轮廓、高密度。与传统的半针距接口连接器相比,它具有更高的密度和更低的占用空间。
    DH系列提供四种锁紧方式以适应不同的应用需求:螺丝锁紧(用螺丝刀固定)、手拧螺丝锁紧、金属按钮锁紧、塑料按钮锁紧。这种多样化的设计使得DH系列连接器在多种应用场景中表现出色。

    技术参数


    - 接触匹配间距:1毫米
    - 安装间距:0.5毫米
    - 额定电流:0.5安培
    - 工作温度范围:-25°C至+85°C
    - 储存温度范围:-25°C至+60°C
    - 电压等级:125伏交流电
    - 插入力:最大值为43牛顿
    - 拔出力:最小值为2.6牛顿
    - 绝缘电阻:最小1000兆欧,100伏直流电条件下
    - 耐压测试:无闪络或绝缘击穿,250伏交流电/1分钟
    - 数据传输速率:最高可达2.5Gbps

    产品特点和优势


    DH系列连接器的优势在于其高度可靠的机械结构和出色的屏蔽性能。其独特的设计提供了以下特点和优势:
    1. 小尺寸设计:紧凑的设计使其能够在有限的空间内实现高效连接。
    2. 抗扭结构:具备强大的机械强度,能够抵御外界的扭力。
    3. 出色的数据传输能力:支持高达2.5Gbps的数据传输速率,适合于高速通信和网络应用。
    4. 多种锁紧方式:多种锁紧方式确保了连接器在不同环境下的稳定性和可靠性。
    5. 电磁干扰防护:有效的电磁屏蔽设计减少了电磁干扰对信号传输的影响。
    6. 广泛的变种选择:不同的接触数和接线方式满足多种应用需求。

    应用案例和使用建议


    DH系列连接器广泛应用于汽车、工业自动化、电信和医疗设备等领域。例如,在汽车行业中,由于其高可靠性,它可以用于车载信息娱乐系统、高级驾驶辅助系统等。而在工业自动化领域,DH系列连接器可用于连接传感器和执行器,保证系统之间的高速通信。
    使用建议:
    1. 在安装过程中,应注意保持连接器的正确方向和位置,避免错位。
    2. 使用合适的螺丝刀和扭矩来紧固螺丝,以确保连接器的稳定性和可靠性。
    3. 对于复杂的应用场景,建议咨询制造商以获取更专业的技术支持。

    兼容性和支持


    DH系列连接器与其他DH系列的产品兼容,也支持其他常见的面板厚度。制造商提供了详细的安装指南和技术支持,以便用户能够更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:连接器如何正确锁定?
    - 解决方案:使用指定的螺丝刀并调整到正确的扭矩,对于金属按钮锁紧,直接按下按钮即可。
    2. 问题:数据传输速率是否符合要求?
    - 解决方案:查看具体型号的技术参数,一般情况下最高可达到2.5Gbps的数据传输速率。
    3. 问题:如何处理电缆与连接器之间的连接?
    - 解决方案:根据具体的电缆类型(如IDC类型或焊接类型)按照制造商的指引进行连接。

    总结和推荐


    DH系列连接器凭借其紧凑的设计、卓越的性能和广泛的应用范围,在众多领域都有着显著的表现。其高度可靠的设计和优异的电磁屏蔽效果,使其成为市场上一款极具竞争力的产品。对于需要高速传输和高可靠性的应用场景,我们强烈推荐DH系列连接器。

DH-37-CMB(8.8)参数

参数
配套使用/相关产品 D-Sub Connectors,Male
针脚数 37pin
配件类型 Cable Clamp
安装方式 夹子安装,导线安装
零件状态 在售
包装方式 袋装

DH-37-CMB(8.8)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DH-37-CMB(8.8)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 配件 HIROSE ELECTRIC DH-37-CMB(8.8) DH-37-CMB(8.8)数据手册

DH-37-CMB(8.8)封装设计

查看详情并下载
Symbol
Footprint
3D Model
