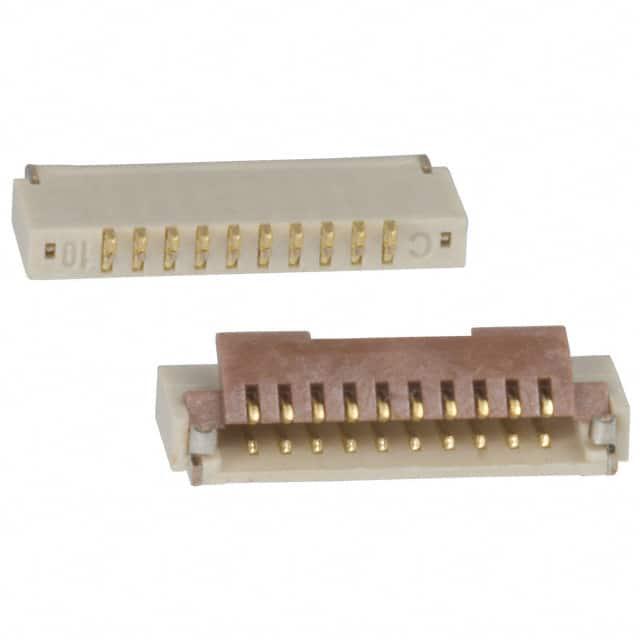

FH19C-10S-0.5SH(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 10pin 米黄色 880μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm 贴片安装
供应商型号: JY-FH19C-10S-0.5SH(10)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH19C-10S-0.5SH(10)

FH19C-10S-0.5SH(10)概述

    文章:0.5mm间距FPC/FFC连接器——FH19C系列和FH19SC系列

    产品简介


    FH19C系列和FH19SC系列是0.5mm间距,0.9mm高度的FPC(柔性印刷电路)和FFC(柔性扁平电缆)零插拔力连接器。这些连接器被广泛应用于便携式设备和个人移动设备中,如智能手机、平板电脑、可穿戴设备等,因为它们具有体积小、密度高、可靠性高的特点。它们不仅适用于消费电子领域,还可以用于工业自动化、医疗设备等多种场合。

    技术参数


    - 电流等级:0.5安培(注意1)
    - 电压等级:50伏交流
    - 工作温度范围:-55℃至+85℃(注意2)
    - 工作湿度范围:最大90%相对湿度(无冷凝)
    - 存储温度范围:-10℃至+50℃(注意3)
    - 绝缘电阻:最小500兆欧(100伏直流)
    - 耐压:无闪络或击穿现象,150伏交流/1分钟
    - 接触电阻:最大100毫欧(注意3)

    产品特点和优势


    1. 低轮廓设计:FH19C系列和FH19SC系列的高度为0.9毫米,宽度为3毫米,实现了显著的减小体积和重量,分别减轻了约48%和78%。
    2. PCB底面可布线:所有底面均为实心,无接触暴露。
    3. 可靠的翻转锁定操作:旋转操作器可轻松插入并可靠连接到FPC和FFC,触觉反馈确认机械锁定和电气连接。
    4. 接受不同厚度的FPC/FFC:支持0.2毫米和0.3毫米厚度的FPC/FFC,没有暴露的接触点。
    5. 自动贴装:平坦的上表面和带卷包装方便真空拾取和放置,每个标准卷包装包含5000个连接器。
    6. 多种触点配置:触点位置可从4到50个变化。
    7. 符合无卤素要求:所有材料和物质均符合无卤素标准。

    应用案例和使用建议


    - 消费电子设备:适用于智能手机、平板电脑、智能手表等设备,通过减少空间占用,提高设备内部布局的灵活性。
    - 医疗设备:在医疗设备中,可以通过小型化设计实现更高的集成度,提高设备的便携性和灵活性。
    - 工业自动化:在工业自动化设备中,小型化的连接器可以提高设备的紧凑性和效率。
    使用建议:
    1. 确保FPC/FFC完全平行插入,避免过度压力或刮擦接触点。
    2. 避免对已插入的FPC/FFC施加过度力量,以防损坏连接器和影响电连接的可靠性。

    兼容性和支持


    FH19C系列和FH19SC系列连接器与市场上常见的电子元器件和设备兼容良好,适合自动贴装工艺。厂商提供了详细的安装指南和技术支持,以确保最佳性能。

    常见问题与解决方案


    - 问题1:连接器如何正确安装?
    - 解决方案:确保FPC/FFC完全平行插入,并遵循制造商提供的安装指南。
    - 问题2:连接器使用过程中出现异常情况怎么办?
    - 解决方案:检查连接器是否正确安装,确保所有接点正确对齐,如仍有问题,联系技术支持。

    总结和推荐


    FH19C系列和FH19SC系列连接器凭借其低轮廓设计、高可靠性、兼容性好等特点,在便携式设备和移动设备市场中具有很强的竞争优势。对于需要高度集成和小型化的应用场合,FH19C系列和FH19SC系列是理想的选择。强烈推荐在设计和生产便携式电子产品时考虑采用这些高性能连接器。

FH19C-10S-0.5SH(10)参数

参数
板上高度 880μm
针脚数 10pin
扁平柔性类型 FFC,FPC
触头镀层
额定电流 500mA
外壳颜色 米黄色
端接 焊盘
连接器/触头类型 底部
间距 500μm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
