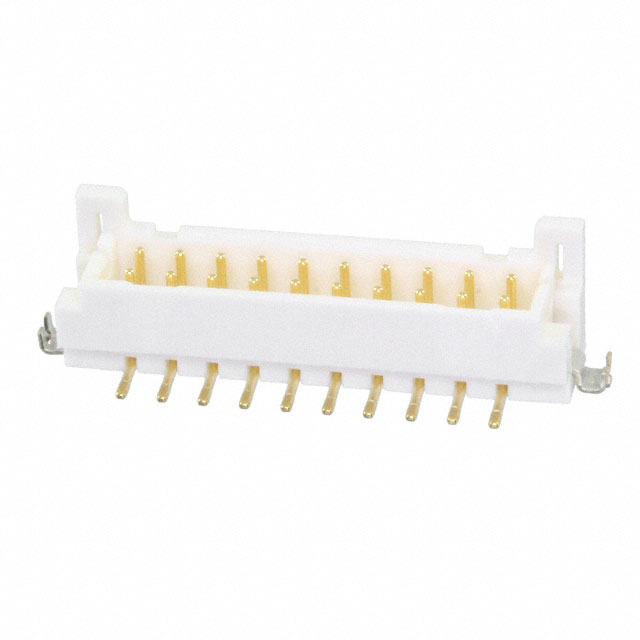

DF11C-20DP-2V(57)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 2.0mm间距20p双排排针 板对板, 线对板连接器, DF11系列, 直角, 表面
供应商型号: 798-DF11C-20DP-2V57
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 DF11C-20DP-2V(57)

DF11C-20DP-2V(57)概述

    DF11 Series: 2.0mm Pitch, Double-Row Connector (UL/CSA Compliant)

    1. 产品简介


    DF11系列是一种高密度双排连接器,采用2.0mm间距设计。该连接器通过UL和CSA安全认证,广泛应用于办公设备如复印机和打印机等领域。其紧凑的设计使得即使在同一空间内,也能提供比传统单排连接器两倍以上的信号传输能力。

    2. 技术参数


    - 额定电流
    - 22至26 AWG: 2A/针
    - 28 AWG: 1A/针
    - 30 AWG: 0.5A/针
    - 额定电压
    - 250V AC/DC
    - 工作温度范围
    - 操作温度范围:-30°C到+85°C
    - 存储温度范围:-10°C到+60°C
    - 电气特性
    - 绝缘电阻:最小1000MΩ@500V DC
    - 耐压强度:650V AC,持续1分钟
    - 接触电阻:最大30mΩ@100mA
    - 机械特性
    - 单次插入/拔出力:最小0.3N,最大4.4N
    - 抗振动性:频率10-55Hz,单振幅0.75mm,持续2小时
    - 温度循环测试:接触电阻最大30mΩ,绝缘电阻最大1000MΩ
    - 插拔耐久性:锡镀层30次,金镀层50次

    3. 产品特点和优势


    - 空间节省:通过双排设计和2.0mm间距,能够在一个5mm宽的空间内提供相当于传统单排连接器两倍的信号传输能力。
    - 广泛的选择:提供多种连接方式,如电缆到板、串联和板到板连接,以增强PCB设计的灵活性。同时,提供镀金和镀锡两种选择。
    - 适用性强:适用于22至30 AWG电线范围,且SMT兼容。

    4. 应用案例和使用建议


    - 应用场景:DF11系列连接器广泛应用于办公设备如复印机和打印机。这些设备通常需要高密度、可靠且易于安装的连接解决方案。
    - 使用建议:
    - 在安装前确保所有接口清洁无污染。
    - 为了提高可靠性,可以考虑使用金镀层的连接器,特别是在关键应用中。
    - 在振动环境下,建议增加额外的固定措施以防止连接器松动。

    5. 兼容性和支持


    - 兼容性:DF11系列连接器提供了广泛的电缆到板、串联和板到板连接选项,便于集成到现有系统中。
    - 支持服务:HIROSE公司提供全面的技术支持和售后服务,包括产品选型指导、安装调试和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:如何处理接触电阻过高的问题?
    - 解决方案:检查连接器是否正确安装,确认接触部位没有灰尘或氧化物。如果接触电阻仍然过高,考虑更换连接器或使用金镀层版本。
    - 问题2:如何确保连接器在振动环境中稳定工作?
    - 解决方案:在设计阶段增加防松结构,例如使用锁紧螺钉或其他固定装置。此外,可选择更高抗振动等级的连接器型号。

    7. 总结和推荐


    DF11系列连接器以其紧凑的设计、高密度和广泛的应用选择,在现代电子设备中具有显著的优势。其优异的电气特性和可靠的机械性能使其成为高性能连接的理想选择。综上所述,强烈推荐DF11系列连接器用于需要高密度和可靠性的电子应用中。

DF11C-20DP-2V(57)参数

参数
针脚数 20pin
触头镀层 - 配接
类型 Detent Lock,Header
颜色 米黄色
端接 焊盘
额定电流 2A
外壳材料 Polyamide (PA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
