DF13C-2P-1.25V(75)

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Detent Lock,Header 1 2pin Male Pin 米黄色 贴片安装
供应商型号: JY-DF13C-2P-1.25V(75)
供应商: 云汉优选
标准整包数: 1

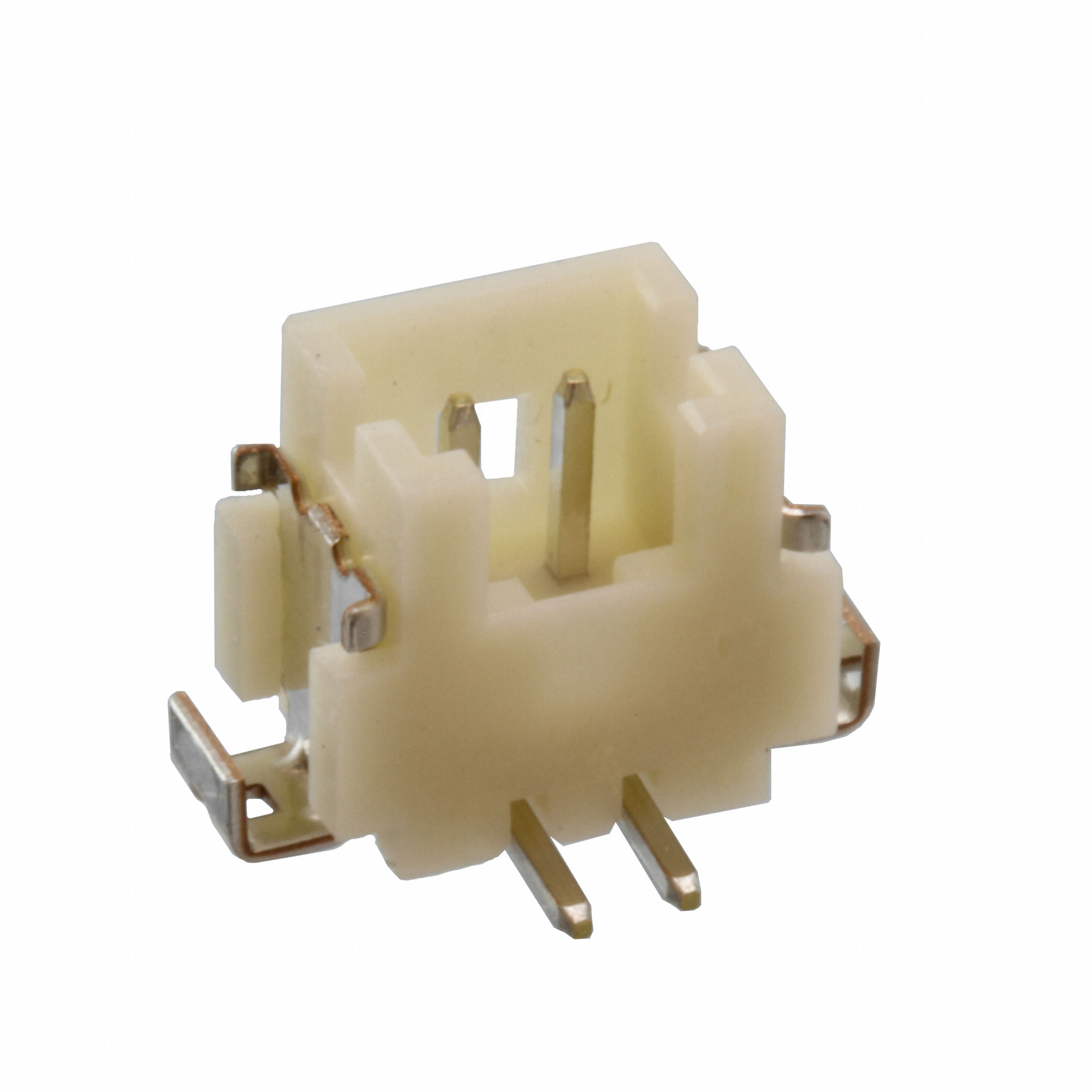

HIROSE ELECTRIC 矩形连接器 - 外壳 DF13C-2P-1.25V(75)

DF13C-2P-1.25V(75)概述

    DF13 系列 1.25mm 芯距微型压接连接器技术手册

    产品简介


    DF13系列是1.25mm芯距的微型压接连接器,已通过UL认证。该系列连接器具有小巧尺寸和高密度的特点,适用于多种消费电子设备,如笔记本电脑、移动终端、小型商用设备和摄像机等。其紧凑的设计使其成为空间有限的应用场合的理想选择。

    技术参数


    - 安装高度
    - 直型:SMT(贴片式)5.8mm
    - 引脚型:5.3mm(直型)/ 3.6mm(直角型)
    - 多触点设计
    - 双排设计可实现多达40个触点,比单排设计密度高出30%
    - 自动装配支持
    - 吸收区域采用真空包装,确保自动装配
    - 材料与工艺
    - 绝缘体材料:聚酰胺(UL94V-0)
    - 接触针材料:黄铜(镀锡或镀金)
    - 电气特性
    - 2个触点时,26 AWG 2.5A/针,28 AWG 2.0A/针
    - 额定电压:150V AC/DC,额定电流:1A/针
    - 环境条件
    - 工作温度范围:-35℃至+85℃
    - 存储湿度范围:20%至80%
    - 操作湿度范围:-10℃至+60℃
    - 机械特性
    - 振动测试:无电气断开时间超过1μs
    - 温度循环:-55℃到+85℃,5个周期
    - 插拔耐久性:镀锡插头30次,镀金插头50次

    产品特点和优势


    - 微型尺寸
    - 直型安装高度仅为5.8mm,比引脚型更低(5.3mm/3.6mm)
    - 高密度设计
    - 采用双排设计,可容纳多达40个触点,比单排设计提高30%密度
    - 自动装配支持
    - 采用真空包装,便于自动化装配
    - 安全性
    - 具有防误插入结构,防止连接器插反
    - SMT安装头配备金属夹防止焊接剥落

    应用案例和使用建议


    - 笔记本电脑
    - 连接主板上的内部电路板
    - 使用建议:确保连接正确无误,避免过度倾斜插入
    - 移动终端
    - 内部信号传输
    - 使用建议:注意保持正确的插入角度,避免损坏接触点

    兼容性和支持


    - 该连接器具有广泛的应用兼容性,适用于各类需要高密度、小体积连接的设备。
    - 厂商提供详细的组装指南和技术支持,包括《焊接温度曲线》、《推荐屏幕厚度》等资料,确保用户正确使用产品。

    常见问题与解决方案


    - 问题:插入或拔出时感觉松动
    - 解决方法:检查是否有足够的预热时间和焊接时间,确保连接器达到正确的温度和压力。
    - 问题:插入后出现接触不良
    - 解决方法:确保插入过程平直且受力均匀,插入后听觉反馈应有明显的“咔哒”声。

    总结和推荐


    DF13系列1.25mm芯距微型压接连接器以其独特的微型设计、高密度触点布局和自动装配支持,在各种应用场景中表现出色。该产品不仅符合UL认证标准,而且在恶劣环境下的稳定性得到了充分验证。强烈推荐用于对连接可靠性要求较高的应用场合。

DF13C-2P-1.25V(75)参数

参数
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 -
针脚数 2pin
类型 Detent Lock,Header
颜色 米黄色
安装方式 贴片安装
零件状态 在售
包装方式 管装

DF13C-2P-1.25V(75)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF13C-2P-1.25V(75)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF13C-2P-1.25V(75) DF13C-2P-1.25V(75)数据手册

DF13C-2P-1.25V(75)封装设计

查看详情并下载
Symbol
Footprint
3D Model
