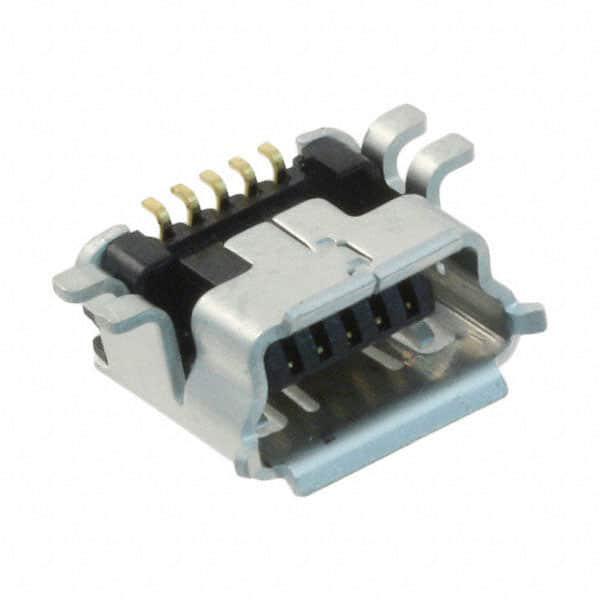

UX60SA-MB-5ST(80)

产品分类: USB/DVI/HDMI 连接器
厂牌: HIROSE ELECTRIC
产品描述: 30V(AC) USB-mini B USB 2.0 1 5 插头 水平安装,贴片安装 9.9mm(长度)*7.2mm(高度)
供应商型号: 2427506
供应商: element14
标准整包数: 1
HIROSE ELECTRIC USB/DVI/HDMI 连接器 UX60SA-MB-5ST(80)

UX60SA-MB-5ST(80)概述

    # UX60S Series Mini-B 连接器技术手册

    1. 产品简介


    UX60S 系列是一款符合 USB 2.0 标准的 Mini-B 连接器,专为表面贴装设计(SMT)。它主要用于个人计算机外围设备、数据终端、便携式终端、数字相机及 MP3 播放器等需要使用 Mini-B 接口的应用场景。该系列连接器通过 USB 2.0 认证,具备高数据传输速率和紧凑的体积设计,特别适用于对空间利用率要求较高的产品设计。
    主要功能
    - 支持 USB 2.0 的最大数据传输速率为 480 Mbps。
    - 符合 RoHS 规范,环保且合规。
    - 具备可靠的接触电阻和绝缘性能。
    应用领域
    - 个人计算机及其外围设备
    - 数据终端和移动设备
    - 数字影像设备
    - 音频播放器等消费电子产品

    2. 技术参数


    以下是 UX60S 系列的技术规格与关键性能参数:
    | 参数名称 | 技术指标 |

    | 接触电阻 | ≤70 mΩ |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐压能力 | 100 V AC/1 分钟 |
    | 容量 | ≤2 pF |
    | 插拔力 | 插入力:≤35 N;拔出力:≥7 N |
    | 寿命 | 最大循环次数:5,000 次 |
    | 工作温度范围 | -30°C 至 +75°C |
    | 储存温度范围 | -40°C 至 +85°C |
    工作环境
    - 湿度:90%-98%,循环测试时间 48 小时。
    - 盐雾测试:5% 氯化钠溶液浸泡 48 小时。
    - 焊接能力:锡焊温度可达 245°C,浸没时间 2-3 秒。

    3. 产品特点和优势


    UX60S 系列连接器结合了高性能和紧凑设计的优点,具体表现为以下几点:
    1. 卓越的数据传输性能:支持高达 480 Mbps 的数据传输速率,满足大多数高速通信需求。
    2. 减少板载空间:较传统型号减少了约 22% 的体积占用,适合空间有限的设计环境。
    3. 自动化装配友好:顶部平面区域设计便于真空吸盘操作,提高生产效率。
    4. RoHS 合规:所有材料均符合欧盟环保标准,避免有害物质使用。
    这些特性使 UX60S 系列成为市场上的优秀选择,尤其适合追求高效能、小尺寸设计的工业及消费类电子产品。

    4. 应用案例和使用建议


    应用案例
    - 智能手机充电与数据同步:利用其小型化的特性,能够完美适配智能手机和平板电脑的接口设计。
    - 便携式音频设备:支持 MP3 播放器等音频设备的数据传输需求。
    - 数码相机配件:便于实现快速文件传输。
    使用建议
    1. 在使用前,请确保设备与连接器的接口完全匹配,并检查接触点是否清洁。
    2. 安装过程中需严格按照推荐的焊接曲线进行操作,以避免因热应力导致的损坏。
    3. 避免在极端温湿度条件下长时间运行,以免影响其耐用性和稳定性。

    5. 兼容性和支持


    UX60S 系列连接器设计兼容多种主流设备,可广泛应用于 USB 2.0 规范支持的产品中。此外,制造商提供了详细的工程图纸和技术文档下载服务,帮助客户更好地完成设计和集成。同时,他们还提供全面的售后服务和技术支持,涵盖全球多个地区。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查接触面是否清洁,调整安装工艺 |
    | 接触电阻异常 | 确保金镀层无损伤,重新焊接 |
    | 不良的信号传输 | 检测焊点质量,确认符合焊接曲线要求 |

    7. 总结和推荐


    UX60S 系列 Mini-B 连接器凭借其小巧的外形、稳定的性能以及广泛的适用性,展现了强大的市场竞争力。无论是从设计灵活性还是最终用户体验来看,该系列产品都值得推荐。
    综上所述,UX60S 系列连接器是高性能电子产品开发的理想选择,特别推荐给注重效率、可靠性和环保标准的开发者和设计师。如果您正在寻找一款能够满足现代电子设备需求的小型化解决方案,UX60S 系列无疑是一个非常出色的选择。

UX60SA-MB-5ST(80)参数

参数
类型 USB-mini B
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 5
长*宽*高 9.9mm(长度)*7.2mm(高度)
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

UX60SA-MB-5ST(80)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

UX60SA-MB-5ST(80)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC USB/DVI/HDMI 连接器 HIROSE ELECTRIC UX60SA-MB-5ST(80) UX60SA-MB-5ST(80)数据手册

UX60SA-MB-5ST(80)封装设计

查看详情并下载
Symbol
Footprint
3D Model
