FH35C-27S-0.3SHW(50)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 300μm 27pin 灰色 880μm FPC 200mA 金 底部 SMD,P=0.3mm,卧贴 贴片安装 9.7mm(长度)*3.35mm(高度)
供应商型号: JY-FH35C-27S-0.3SHW(50)
供应商: 云汉优选
标准整包数: 1

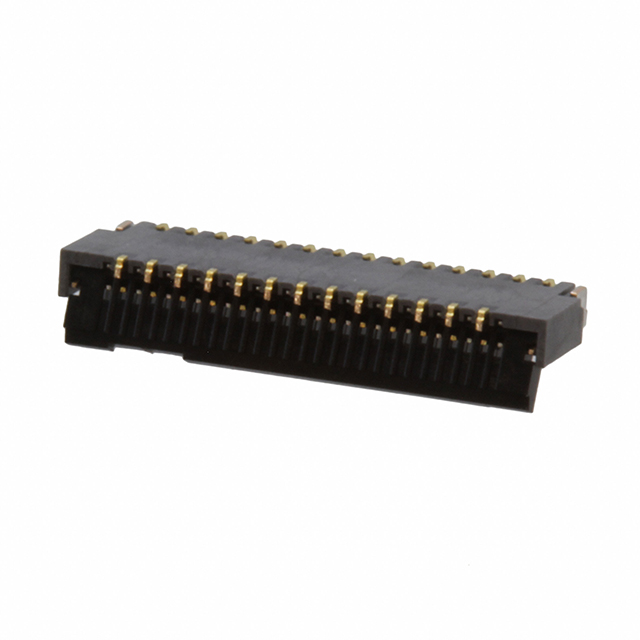

HIROSE ELECTRIC FFC/FPC连接器 FH35C-27S-0.3SHW(50)

FH35C-27S-0.3SHW(50)概述


    产品简介


    FH35C系列电子连接器是一种高性能的电子元器件,主要用于各种电子产品中的信号传输和电源分配。该连接器具有小巧紧凑的设计,能够在恶劣环境下稳定运行。其主要功能包括高可靠性连接、快速插拔、耐久性强等。该产品广泛应用于消费电子、汽车电子、工业自动化等领域。

    技术参数


    - 额定电压:30V AC/DC
    - 操作温度范围:-55℃ 至 +105℃
    - 存储温度范围:-10℃ 至 +50℃(打包条件)
    - 湿度范围:相对湿度最大90%(不凝露)
    - 适用电缆规格:t=0.2±0.03mm,镀金
    - 绝缘电阻:100V DC下,最小值为50MΩ
    - 接触电阻:最大值为100mΩ
    - 振动测试:频率10至55Hz,半幅度0.75mm,方向为三个轴向,每个方向10个周期
    - 冲击测试:981 m/s²,脉冲持续时间6ms,在三个轴向上各进行三次
    - 机械操作测试:插入和拔出10次
    - FPC固定力:每个接触点最小为0.2N
    - 环境特性:腐蚀盐雾、快速温变、湿热等测试均符合标准要求

    产品特点和优势


    1. 高可靠性:通过多种严格测试验证,确保在极端条件下也能保持稳定运行。
    2. 快速插拔设计:易于安装和维护,减少人工成本。
    3. 多点接触:接触点位于顶部和底部,提高电流传输效率。
    4. 适应性强:适用于多种环境条件,如高温、低温、湿度大等。

    应用案例和使用建议


    该连接器广泛应用于汽车电子、工业自动化、消费电子等领域。例如,在汽车电子系统中,它可以用于电池管理系统中的连接器;在工业自动化中,可以用于机器人的信号传输。
    使用建议:
    - 在垂直方向上施加力时,应将FPC固定在PCB或其他固定物上。
    - 不要在没有FPC的情况下关闭激活器,否则可能会导致接触间隙减小,增加插入力。

    兼容性和支持


    该产品与其他标准电子元器件兼容,适合多种设备的应用。厂商提供全面的技术支持和售后服务,帮助客户解决任何使用过程中的问题。

    常见问题与解决方案


    1. 问题:插拔困难
    - 解决方案:检查接触点是否有灰尘或异物,清洁后重新插入。
    2. 问题:接触电阻过高
    - 解决方案:确认连接器是否正确安装,必要时重新焊接接触点。
    3. 问题:外观损坏
    - 解决方案:联系厂商更换损坏部件。

    总结和推荐


    综上所述,FH35C系列连接器具备高可靠性和多功能性,适用于各种严苛环境。其独特的多点接触设计和严格的测试标准使其在市场上具有较强的竞争力。我们强烈推荐这款产品给需要高性能连接器的用户。

FH35C-27S-0.3SHW(50)参数

参数
额定电流 200mA
触头镀层
扁平柔性类型 FPC
端接 焊盘
间距 300μm
板上高度 880μm
外壳颜色 灰色
连接器/触头类型 底部
针脚数 27pin
长*宽*高 9.7mm(长度)*3.35mm(高度)
通用封装 SMD,P=0.3mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH35C-27S-0.3SHW(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH35C-27S-0.3SHW(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH35C-27S-0.3SHW(50) FH35C-27S-0.3SHW(50)数据手册

FH35C-27S-0.3SHW(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
