JR25WPH-4S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 4pin Aluminum Alloy 30A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 4165466
供应商: 海外现货
标准整包数: 1

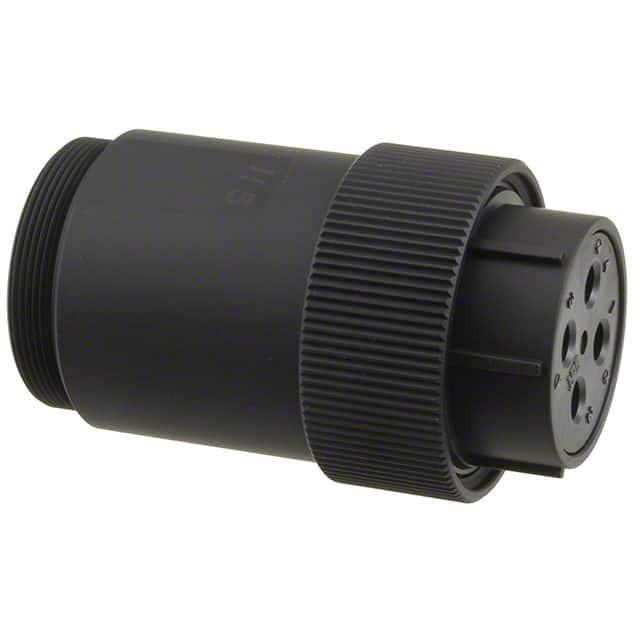

HIROSE ELECTRIC 圆形连接器 JR25WPH-4S

JR25WPH-4S概述

    高品质防水圆形连接器产品概述

    产品简介


    防水圆形连接器系列(JR-W系列)是一种专为恶劣环境设计的高性能连接解决方案。它们主要用于汽车、工业控制、军事等领域,能够确保在严苛条件下可靠的数据和电力传输。本系列产品包括插头、插座和电缆夹具等多种类型,满足不同场合的应用需求。

    技术参数


    - 电流容量:
    - 壳体尺寸13,插针数3:10A
    - 壳体尺寸13,插针数5:5A
    - 壳体尺寸16,插针数7:10A
    - 壳体尺寸16,插针数10:5A
    - 壳体尺寸21,插针数10:10A
    - 壳体尺寸21,插针数16:5A
    - 壳体尺寸25,插针数4:30A
    - 壳体尺寸25,插针数16:10A
    - 壳体尺寸25,插针数24:5A
    - 电压等级:
    - 壳体尺寸13,插针数3:100V交流,140V直流
    - 壳体尺寸13,插针数5:100V交流,140V直流
    - 壳体尺寸16,插针数7:100V交流,140V直流
    - 壳体尺寸16,插针数10:100V交流,140V直流
    - 壳体尺寸21,插针数10:100V交流,140V直流
    - 壳体尺寸21,插针数16:100V交流,140V直流
    - 壳体尺寸25,插针数4:300V交流,420V直流
    - 壳体尺寸25,插针数16、24:100V交流,140V直流
    - 工作温度范围:
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C

    产品特点和优势


    1. 防水性能:JR-W系列连接器具有IP67和IP68防护等级,可在特定深度水中浸泡长时间而不进水。
    2. 耐腐蚀性:外壳经过镀层处理以增强抗腐蚀能力,适用于各种环境。
    3. 高可靠性:通过严格的振动、冲击测试及温度循环测试,保证在各种极端条件下的稳定性能。

    应用案例和使用建议


    - 应用案例:用于汽车、工业设备、户外设备等对防水要求较高的环境中。
    - 使用建议:安装时请确保接线准确且电缆直径符合要求;接合后进行尺寸调整以确保稳固连接。

    兼容性和支持


    JR-W系列连接器可与多种标准电缆匹配使用,并提供详细的安装手册和工具包支持。如需进一步的技术支持或特殊应用咨询,请联系供应商代表。

    常见问题与解决方案


    - 问题:接触电阻超出规定范围
    - 解决方案:检查接触面是否有污垢或氧化物,重新进行清洁并确保正确安装。

    - 问题:插拔时感觉阻力较大
    - 解决方案:检查电缆夹紧部件是否松动或损坏,必要时更换新的夹紧部件。

    总结和推荐


    JR-W系列防水圆形连接器凭借其卓越的防水、耐腐蚀性能以及高可靠性,在各类苛刻环境中表现出色。强烈推荐应用于对防水要求较高的项目中。对于需要更高可靠性要求的应用场景,建议直接联系制造商获取更多技术支持。

JR25WPH-4S参数

参数
类型 Female Sockets,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 30A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 托盘

JR25WPH-4S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WPH-4S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WPH-4S JR25WPH-4S数据手册

JR25WPH-4S封装设计

查看详情并下载
Symbol
Footprint
3D Model
