FX2B-80PA-1.27DSA(71)

产品分类: D-Sub 连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug 焊盘 2 80pin Polyamide (PA) 500mA 金 中心安装,通孔安装
供应商型号: CSJ-ST65873372
供应商: 海外现货
标准整包数: 1

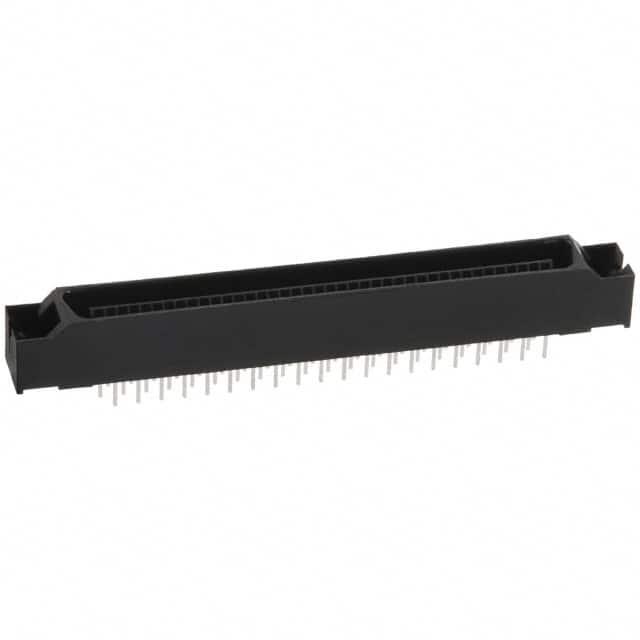

HIROSE ELECTRIC D-Sub 连接器 FX2B-80PA-1.27DSA(71)

FX2B-80PA-1.27DSA(71)概述

    1.27mm Pitch Multi-function Two Piece Connector: FX2 Series

    产品简介


    HIROSE推出的FX2系列是一款1.27毫米间距多功能两件式连接器。这款连接器广泛应用于计算机、外围设备及各种机械设备等领域。FX2系列连接器通过独特的结构设计和材料选择,具备多种连接方式和优异的电气性能,适用于不同的安装需求。

    技术参数


    FX2系列连接器的主要技术规格如下:
    - 电流额定值:0.5A
    - 工作温度范围:-55°C 至 +85°C(注1)
    - 存储温度范围:-10°C 至 +60°C(注2)
    - 电压额定值:125V AC
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%(注2)
    电气特性:
    - 绝缘电阻:≥1000 MΩ @ 250V DC
    - 耐压能力:无击穿或闪络,300V AC/1分钟
    - 接触电阻:≤45 mΩ @ 100 mA
    环境适应性:
    - 振动测试:频率 10Hz 至 55Hz,单振幅 0.75mm,每方向2小时
    - 恒温恒湿测试:40°C,90%-95% 湿度,持续96小时
    - 温度循环测试:-85°C 至 15°C 至 35°C,共5个周期
    其他关键指标:
    - 焊锡耐热性:再流焊:按推荐温度曲线;手工焊接:360°C,5秒;浸焊:260°C,10秒

    产品特点和优势


    1. 多样化的连接方式:该系列连接器支持多种类型的安装方式,包括垂直型、水平型和电缆连接,为用户提供了广泛的安装选择。
    2. 操作简便:采用独特的点击感设计,方便用户轻松插入或拔出电缆和连接器。
    3. 可靠的防误插机制:连接器的对接区域经过精心设计,以防止误插,同时确保稳固连接。
    4. 高可靠性:在振动和高低温环境下表现出色,耐用性高达500次插拔。

    应用案例和使用建议


    FX2系列连接器广泛应用于计算机及其周边设备,如服务器、存储设备、医疗设备和工业控制设备。在具体应用中,可以根据不同的安装要求选择合适的产品型号。
    使用建议:
    - 在插入或拔出连接器时,请按照说明手册中的步骤进行,避免损坏连接器。
    - 保持连接器干燥清洁,特别是在高温高湿环境中使用时。

    兼容性和支持


    FX2系列连接器与市面上大多数主流电子设备兼容。制造商提供详细的图纸和技术规范,并可针对特定型号提供定制服务。用户还可以联系制造商获取详细的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:连接器无法正常插入
    - 解决方法:检查连接器接口是否有异物,确保正确对准后再尝试插入。
    2. 问题:接触不良
    - 解决方法:确认接触部分干净无尘,并检查是否有适当的安装力度。
    3. 问题:外观受损
    - 解决方法:停止使用受损的连接器,更换新的连接器以保证系统的可靠运行。

    总结和推荐


    总体来说,FX2系列1.27毫米间距多功能两件式连接器具有高可靠性、易于安装和广泛应用的优点。它特别适合在计算机、工业控制和医疗设备等领域使用。建议在项目设计和设备集成过程中优先考虑此产品,以提高系统的稳定性和兼容性。

FX2B-80PA-1.27DSA(71)参数

参数
针脚数 80pin
类型 Plug
颜色 -
端接 焊盘
额定电流 500mA
排数 2
触头镀层
外壳材料 Polyamide (PA)
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

FX2B-80PA-1.27DSA(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2B-80PA-1.27DSA(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub 连接器 HIROSE ELECTRIC FX2B-80PA-1.27DSA(71) FX2B-80PA-1.27DSA(71)数据手册

FX2B-80PA-1.27DSA(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.8212 ¥ 49.3056
库存: 63
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 49.3
