首页  >  产品百科  >  FH28-15S-0.5SH(10)

FH28-15S-0.5SH(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 15pin 灰色 2.54mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: AV-A-HISFH2815S05SH10
供应商: Avnet
标准整包数: 2000

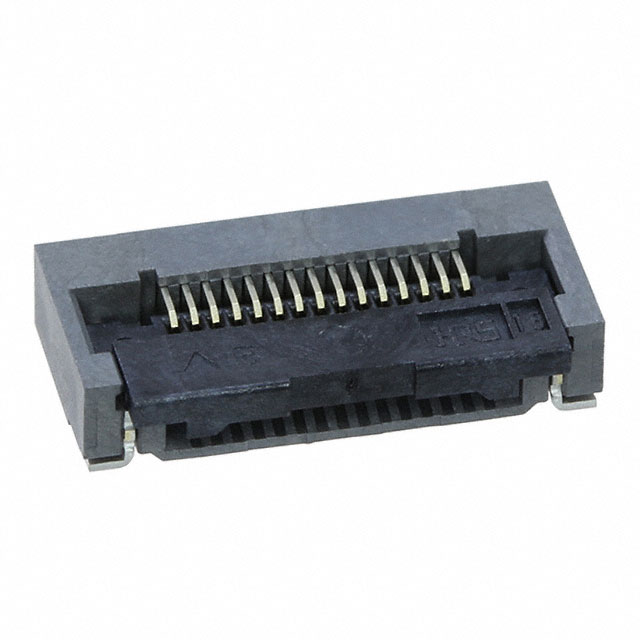

HIROSE ELECTRIC FFC/FPC连接器 FH28-15S-0.5SH(10)

FH28-15S-0.5SH(10)概述


    产品简介


    FH28系列是一款0.5mm和1mm间距、高度为2.55mm的柔性扁平电缆(FPC)/柔性印刷电路(FFC)连接器。该系列连接器具有高度可靠的连接性和坚固的结构设计,广泛应用于消费电子、通信设备、工业自动化等领域。

    技术参数


    工作条件
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-10°C 至 +50°C
    - 湿度范围:相对湿度90% 或更低(无凝露)
    - 额定电流:0.5A
    - 额定电压:AC 50Vrms
    绝缘和机械性能
    - 绝缘电阻:最小值50MΩ
    - 耐电压:1分钟内AC 150Vrms
    - 接触电阻:最大值50mΩ
    - 振动和冲击耐受力:单幅度0.75mm,10周期;加速度981m/s²,6ms持续时间
    - 温度循环耐受性:96小时,40°C及90%-95%湿度

    产品特点和优势


    1. 高度可靠的连接和结构:FH28系列采用多极化连接器,强化的本体结构和高FPC保持力设计,确保了连接的可靠性。
    2. 简化操作:独特的翻盖锁结构使得操作更加方便,所需的插入力更小,同时操作时会有明显的触觉反馈。
    3. 增强的FPC/FFC保持力:垂直保持力是FH12系列的2.5倍,水平保持力是FH12系列的2倍。
    4. 标准厚度的FPC/FFC支持:接受0.3mm厚的产品,易于制造且具备出色的插入性能。
    5. 全模具封装助于PCB布局:底部完全封装的结构保护接触点,避免对PCB图案和设计的限制。
    6. 支持自动插件组装:提供带状卷盘包装,适合自动化设备组装,每卷2000个。
    7. 环保材料:所有材料符合无卤素标准。
    8. 多种包装选项:标准包装为2000个/卷,也可选择500个/卷。

    应用案例和使用建议


    应用案例
    - 在智能手机和平板电脑中作为内部连接器,用于主板和显示屏之间的数据传输。
    - 在智能穿戴设备中用于电源管理模块和传感器间的信号传递。
    使用建议
    - 在进行FPC/FFC插入操作时,确保使用的FPC定位卡到位,以达到最佳的保持力效果。
    - 在设计PCB布局时,考虑到全模具封装结构的优势,确保合理的设计以提高整体可靠性。

    兼容性和支持


    - FH28系列连接器可与自动插件设备兼容,支持2000个/卷和500个/卷两种包装方式。
    - 制造商提供全面的技术支持和售后服务,确保产品在整个生命周期内的稳定运行。

    常见问题与解决方案


    - Q: 如何确保FPC/FFC的插入力足够?
    - A: 确保FPC的定位卡被正确安装到位,这有助于实现最佳的保持力。

    - Q: 连接器在高温环境下能否正常工作?
    - A: 能,FH28系列可以在-40°C至+105°C的温度范围内正常工作,确保在极端环境下也能稳定运行。

    - Q: 是否可以使用不同厚度的FPC/FFC?
    - A: 不建议,为了确保最佳的保持力和稳定性,推荐使用0.3mm厚的标准FPC/FFC。

    总结和推荐


    FH28系列连接器以其出色的可靠性和强大的机械性能,使其成为广泛应用领域的理想选择。独特的翻盖锁结构、增强的FPC保持力以及环保材料的使用,使其在市场上具备较强的竞争力。对于需要高性能连接解决方案的应用场景,我们强烈推荐使用FH28系列连接器。

FH28-15S-0.5SH(10)参数

参数
连接器/触头类型 底部
触头镀层
扁平柔性类型 FFC,FPC
端接 焊盘
针脚数 15pin
间距 500μm
板上高度 2.54mm
外壳颜色 灰色
额定电流 500mA
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH28-15S-0.5SH(10)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH28-15S-0.5SH(10)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH28-15S-0.5SH(10) FH28-15S-0.5SH(10)数据手册

FH28-15S-0.5SH(10)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.7408 ¥ 6.556
6000+ $ 0.7342 ¥ 6.4974
库存: 28000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 13112
