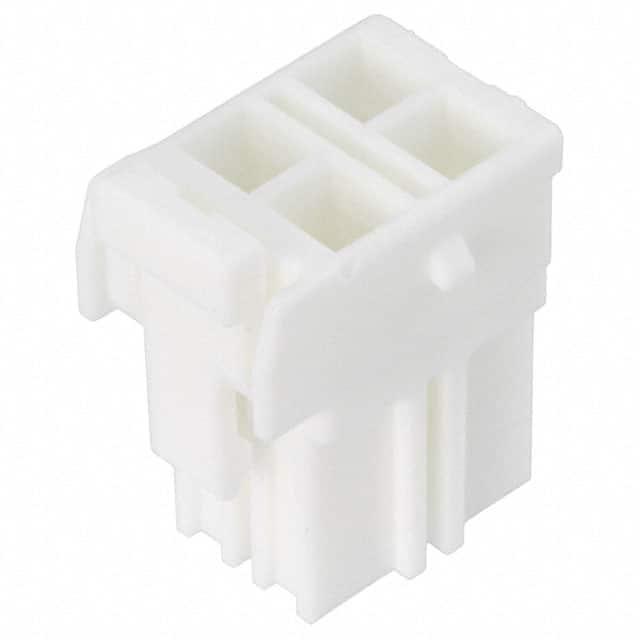

DF33C-4DS-3.3C

产品分类: 矩形连接器 - 外壳
厂牌: HIROSE ELECTRIC
产品描述: Hirose 连接器外壳, 4路, 1mm节距, 2行
供应商型号: DF33C-4DS-3.3C
供应商: 云汉优选
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 外壳 DF33C-4DS-3.3C

DF33C-4DS-3.3C概述

    DF33C系列3.3毫米间距小型电源内部连接器

    产品简介


    DF33C系列是专为内部电源设计的小型连接器,具有3.3毫米间距的特点。它主要用于提供可靠的电源传输解决方案,在多个行业中都有广泛应用,包括汽车、通信设备和工业自动化系统等。这些连接器凭借其紧凑的设计和高效性能,成为现代电子设备中不可或缺的一部分。

    技术参数


    - 额定电流:20 AWG导线最大容量为5A/针(详见下页表格)
    - 额定电压:AC/DC 500V
    - 工作温度范围:-35°C到+85°C
    - 存储温度范围:-10°C到+60°C
    - 操作湿度范围:40%到80%
    - 储存湿度范围:40%到70%
    - 接触电阻:初始值不超过10mΩ(测量条件:20mV或以下,1mA)
    - 绝缘电阻:不小于1,000MΩ(测量条件:DC 500V)
    - 耐压能力:1500V交流电压持续一分钟无闪络或击穿
    - 机械性能:插入和拔出力在0.5N至4.5N之间,振动和冲击测试符合标准
    - 耐焊接热:260°C下持续10秒,手工焊接温度为300°C,3秒

    产品特点和优势


    1. 高电流容量:能够承载高达5A的电流,适用于大功率需求的应用场合。
    2. 安全锁机制:外部锁定机制防止因外部冲击或跌落导致的意外分离。
    3. 精确板载放置:导向柱帮助正确安装到PCB上,防止错误装配。
    4. 树脂密封兼容性:可接受最高达6.5mm的树脂密封而不影响性能。
    5. 短路防护:每个触点都被封闭在一个“盒”内,防止相邻触点间短路。
    6. 优异的接触保持力:配备一个保持器来增加接触和电缆的保持力,确保完全插入。
    7. 防止焊锡裂纹:通过使用含有玻璃纤维的树脂材料减少热收缩,避免焊锡开裂。
    8. 便捷的接合操作:完成接合时会有清晰的触觉点击声,简化接合过程并提高工作效率。

    应用案例和使用建议


    DF33C系列连接器非常适合应用于需要高度可靠性的环境中,例如汽车电子系统、电信设备和工业自动化设备。在安装过程中,建议使用专用工具进行拆卸,以避免对连接器造成损坏。此外,应确保在没有带电的情况下进行插拔操作,以避免潜在的安全风险。

    兼容性和支持


    这些连接器与其对应的配件兼容,包括适配工具和适用的电缆。用户可以通过访问制造商网站获取更多关于特定型号的详细规格和技术支持信息。制造商还提供了详尽的操作手册和指导,帮助用户正确安装和使用这些连接器。

    常见问题与解决方案


    1. 接触不良:检查接触面是否有污物,必要时清洁后再试。
    2. 无法正常接合:确保正确使用拆卸工具,并按照操作指南执行。
    3. 焊接问题:确认焊接温度和时间设置正确,遵循制造商提供的焊接条件。

    总结和推荐


    总体而言,DF33C系列3.3毫米间距小型连接器凭借其高电流容量、坚固耐用和便捷的操作特点,成为高性能电子设备的理想选择。建议在需要高可靠性和高效能的应用场景中优先考虑此款连接器。对于需长期使用和复杂环境下的应用,我们强烈推荐选用此款连接器,以确保系统的稳定性和安全性。

DF33C-4DS-3.3C参数

参数
触头类型 母形插口
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 插座
颜色 白色
长*宽*高 7.8mm(长度)*15.1mm(宽度)
安装方式 压入式,支架安装,自由悬挂
零件状态 在售
包装方式 散装

DF33C-4DS-3.3C厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF33C-4DS-3.3C数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 外壳 HIROSE ELECTRIC DF33C-4DS-3.3C DF33C-4DS-3.3C数据手册

DF33C-4DS-3.3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
