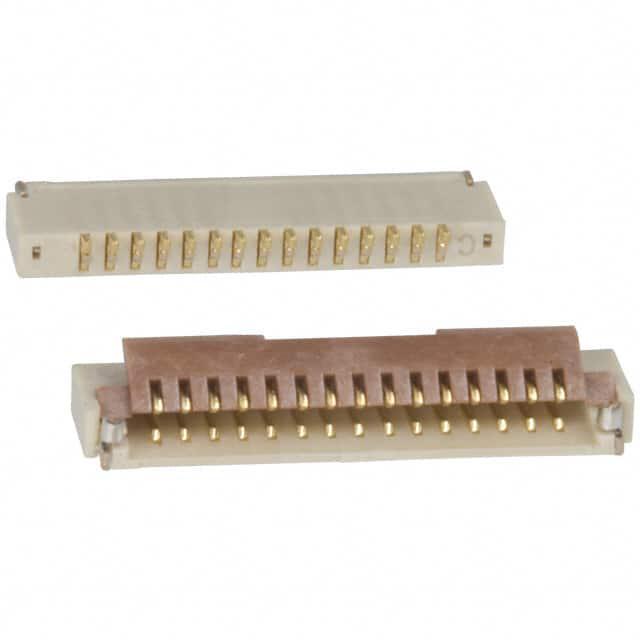

FH19C-15S-0.5SH(10)

产品分类: FFC/FPC连接器
厂牌: HIROSE ELECTRIC
产品描述: 焊盘 500μm 15pin 米黄色 880μm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: JY-FH19C-15S-0.5SH(10)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC FFC/FPC连接器 FH19C-15S-0.5SH(10)

FH19C-15S-0.5SH(10)概述


    产品简介


    FH19C系列和FH19SC系列是薄型、低剖面(0.9毫米高)的柔性印刷电路(FPC)和柔性扁平电缆(FFC)零阻力连接器(ZIF)。这些连接器专为便携式设备和个人移动设备的小型化而设计,它们的体积小、高度低、可靠性高,特别适合要求精密空间布局的应用场合。

    技术参数


    - 电流额定值: 0.5A(单个触点)
    - 电压额定值: 50V AC
    - 工作温度范围: -55°C至+85°C
    - 存储温度范围: -10°C至+50°C
    - 材料成分:
    - 阻燃等级: UL94V-0
    - 接触部分: 磷青铜镀金
    - 金属配件: 磷青铜,表面锡焊
    - 包装形式: 载带式包装,5000件/卷
    - 防水性能: 相对湿度最大90%,无冷凝
    - 绝缘电阻: 最小500兆欧,施加100V DC
    - 耐压能力: 无闪络或击穿,150V AC/1分钟
    - 接触电阻: 最大100毫欧,通过1mA电流
    - 耐用性: 插拔20次后接触电阻仍小于100毫欧,无损坏、裂缝或部件脱落

    产品特点和优势


    1. 微型化设计:该系列连接器的高度仅为0.9毫米,宽度为3毫米,比之前的产品减少了约48%的印制电路板(PCB)面积,重量也减轻了约78%。
    2. 易于操作的翻转锁扣系统:该系统允许轻松插入并可靠连接FFPC/FFC。
    3. 宽泛的厚度接受度:能够处理0.2毫米和0.3毫米厚的FFPC/FFC。
    4. 自动设备安装便捷:具有平整的上表面,适用于真空吸盘拾取和放置。
    5. 多功能性:提供从4到50个触点的多种配置。
    6. 环保标准:符合无卤素标准,适用于严格环保要求的行业。

    应用案例和使用建议


    应用案例
    FH19C系列和FH19SC系列连接器广泛应用于智能手机、平板电脑、智能手表等便携式电子设备,这些设备需要高密度、低轮廓、高性能的连接解决方案。此外,这类连接器也被用于小型医疗设备、无线传感器网络和工业控制面板等领域。
    使用建议
    1. 正确插入FPC/FFC:确保插入时垂直且均匀,避免过度压力或刮擦。
    2. 不要超负荷使用:在不损害可靠性的情况下,不应将连续或重复的拉扯力直接传递到连接器上。
    3. 避免高温:在进行焊接时,必须遵循规定的温度曲线,防止过高的温度导致热损伤。
    4. 清洁保养:定期检查连接器表面,清除任何可能影响电连接的灰尘或杂质。

    兼容性和支持


    FH19C和FH19SC系列连接器提供了广泛的互连解决方案,与主流的FPC和FFC线缆兼容,适用于各种电子设备的生产。厂商提供全面的技术支持和客户服务,帮助客户顺利安装和维护产品。此外,还提供详细的安装指南和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 确保FPC/FFC平行并完全插入 |
    | 插拔困难 | 检查连接器是否有污物,清理后再尝试 |
    | 长期使用后接触电阻增加 | 重新焊接连接点 |

    总结和推荐


    总体而言,FH19C和FH19SC系列连接器凭借其卓越的设计、高可靠性以及多功能性,在各类便携式电子设备中有着广泛的应用前景。无论是从性能还是易用性来看,这些连接器都表现出色,非常值得推荐。如果您正在寻找一款高质量、高性能的低轮廓FPC/FFC连接器,FH19C和FH19SC系列无疑是您的最佳选择。

FH19C-15S-0.5SH(10)参数

参数
板上高度 880μm
扁平柔性类型 FFC,FPC
端接 焊盘
触头镀层
外壳颜色 米黄色
间距 500μm
针脚数 15pin
额定电流 500mA
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FH19C-15S-0.5SH(10)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FH19C-15S-0.5SH(10)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC FFC/FPC连接器 HIROSE ELECTRIC FH19C-15S-0.5SH(10) FH19C-15S-0.5SH(10)数据手册
