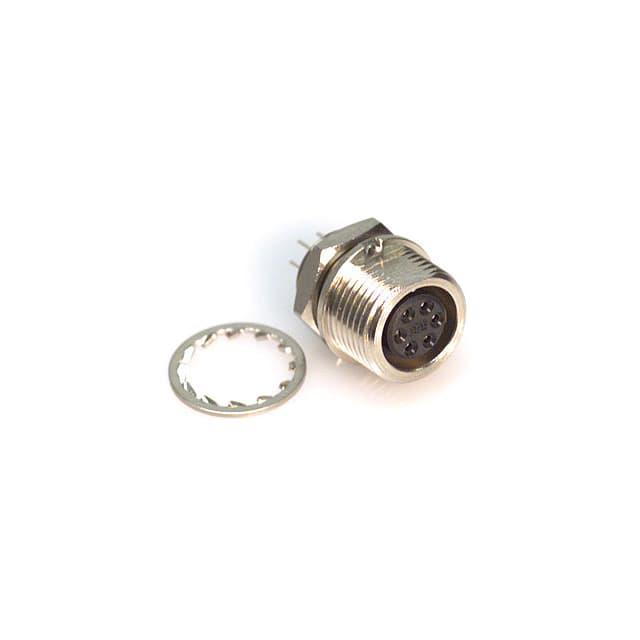

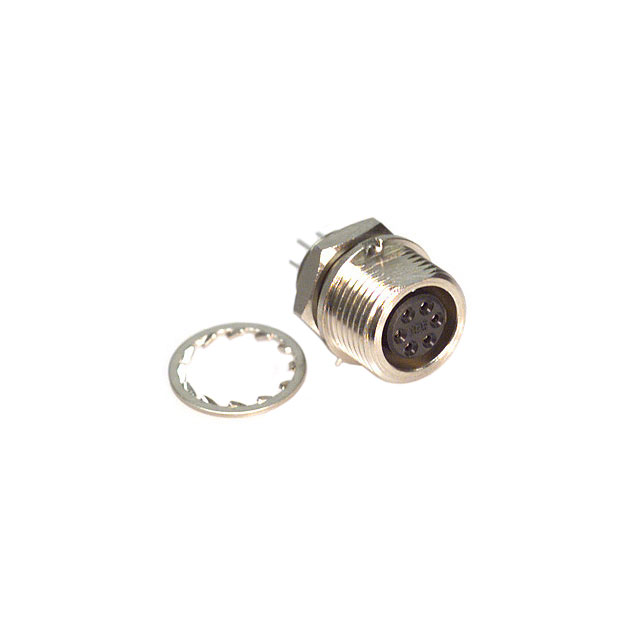

HR10A-7TR-6SA(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 6pin Brass 2A 银 银色 通孔安装,隔板安装,面板安装
供应商型号: HR10A-7TR-6SA(73)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR10A-7TR-6SA(73)

HR10A-7TR-6SA(73)概述

    HR10系列推拉式连接器技术手册

    1. 产品简介


    HR10系列推拉式连接器是一种微型连接器,专为应对市场需求的小型化、高密度及便于操作而设计。该系列产品具有重量轻、可靠耐用的特点,并且具备方便的“推拉”操作方式。适用于各种小型电子设备,特别是便携式电子产品,这类产品通常对美观度有较高要求。

    2. 技术参数


    - 材料:外壳采用锌合金和黄铜,经过亚光镍电镀处理;绝缘体采用尼龙/聚丁二烯(蓝色或黑色);公端子为黄铜/青铜,表面镀银或金;母端子为铍铜/磷青铜,表面镀银或金。
    - 订货信息:例如:HR10 A−7 P−4 P A (壳类型为插头,接触点数量为7个,公端子类型,端子形式为压接系统)。
    - 电气特性:阻抗为50Ω,绝缘电阻大于等于1000MΩ (DC250V),接触电阻中心小于等于6.5mΩ,外侧小于等于4mΩ (DC1A)。
    - 耐压:AC250V r.m.s,持续时间1分钟。
    - 驻波比 (V.S.W.R):小于等于1.3 (0到1000MHz)。
    - 拔力:大于等于4.9N (500gf)。

    3. 产品特点和优势


    - 小巧紧凑:HR10系列是目前最紧凑的设计,类似于香烟大小,适合所有空间有限的应用。
    - 易操作性:通过“推拉”机制可以快速准确地连接和断开,只需将任何部分轻轻推动即可完成连接。
    - 极性保护:五键系统确保唯一正确的连接方向,即使盲配也无需担心错误连接。
    - 保护连接针:防止盲配过程中损坏连接针。
    - 高密度安装:紧凑的设计支持多安装连接器,实现高密度布线。
    - 便捷的布线和安装:无需螺丝即可轻松布线和安装。
    - 简洁精致外观:经过精心设计的连接器,表面处理使产品整体外观更显精致。

    4. 应用案例和使用建议


    - 应用案例:HR10系列连接器可广泛应用于各种小型电子设备,如手机、笔记本电脑、便携式医疗设备等。它们尤其适用于便携式设备,因为这些设备通常需要保持一定的外观美观。
    - 使用建议:为了保证连接的稳定性,在进行电缆连接时需遵循手册中详细的操作步骤。例如,在焊接公端子到电缆中心导体时,需预热端子并确保其紧贴绝缘层。

    5. 兼容性和支持


    - 兼容性:HR10系列连接器适用于多种不同的电缆和设备,具体适用型号可以在手册中找到。
    - 厂商支持:厂商提供详细的安装指南和维护服务,确保用户能够正确安装和使用连接器。

    6. 常见问题与解决方案


    - 问题1:如何判断连接是否正确?
    - 解决方案:HR10系列采用五键系统,确保唯一的连接方式,一旦听到“咔嗒”声则表示已正确连接。
    - 问题2:如何判断连接是否松动?
    - 解决方案:定期检查连接部位是否有明显的松动,若存在应及时重新锁紧。

    7. 总结和推荐


    HR10系列推拉式连接器是一款非常出色的产品,其独特的设计使其在多种应用场景下表现出色。无论是在便携式设备还是小型电子设备中,HR10系列都能够提供可靠的连接解决方案。考虑到其诸多优点,强烈推荐在项目中使用该产品。

HR10A-7TR-6SA(73)参数

参数
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Brass
针脚数 6pin
触头镀层 - 配接
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘
