HR25A-7J-6P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 微型圆形连接器插头, HR25系列, 6芯, 电缆安装, 焊接
供应商型号: HR25A-7J-6P
供应商: 期货订购
标准整包数: 1

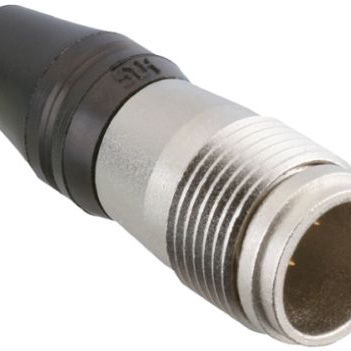

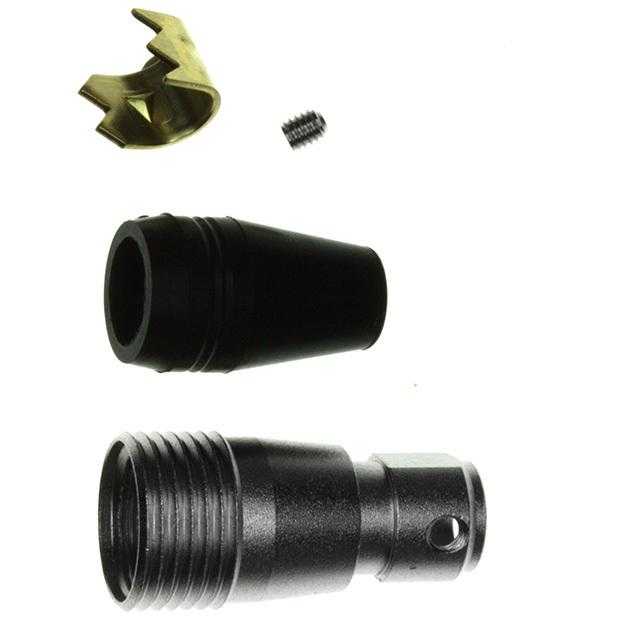

HIROSE ELECTRIC 圆形连接器 HR25A-7J-6P

HR25A-7J-6P概述

    HR25A系列微型推拉式圆形连接器技术手册

    产品简介


    HR25A系列是一款专为需要高度可靠小型圆形连接器的应用设计的微型推拉式连接器。该系列连接器广泛应用于CCD相机、测量仪器、娱乐中心及医疗设备等领域。它们提供了多种位置数、样式和端接方式,确保在各种严苛环境中仍能保持稳定的连接性能。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 1A |
    | 额定电压 | 交流30V,直流42V |
    | 工作温度范围 | -25°C至+85°C |
    | 存储温度范围 | -25°C至+85°C(注1) |
    | 绝缘电阻 | ≥1,000MΩ(高湿度时) |
    | 接触电阻 | ≤50mΩ |
    | 耐压能力 | 100V DC,1分钟 |
    | 寿命测试 | 1,000次插拔 |
    | 振动测试 | 5分钟周期,10次/轴 |
    | 湿度测试 | 96小时,40°C,湿度90%~95% |
    | 温度循环测试 | -55°C/+15°C至+35°C/+85°C/+15°C |

    产品特点和优势


    1. 小尺寸,高密度:连接器直径最小仅为11mm(4至8个位置),13mm(12至20个位置),适合空间有限的应用。
    2. 简单操作:采用推入式/拔出式配对/分离,具有直推插入功能,并带有内置锁释放机构,方便快速断开连接。
    3. 多种安装选项:提供多种安装孔位、样式和端接方式,包括焊接、压接和PC板通孔。
    4. 金属外壳:金属壳体之间提供的安全锁定机制,提供出色的接地连接,适用于EMI保护要求较高的应用。

    应用案例和使用建议


    HR25A系列连接器已成功应用于多个领域,如CCD相机、测量仪器、娱乐中心和医疗设备。例如,在CCD相机中,由于其小巧且坚固的设计,能够适应高强度振动和温度变化的环境,确保数据传输的可靠性。
    使用建议:
    - 在进行连接前,请确保电路电源已经关闭。
    - 使用带有螺纹锁紧功能的连接器,并确保拧紧至适当扭矩。

    兼容性和支持


    该系列连接器具有多种配置选项,可与不同的电缆和终端装置兼容。制造商提供了详尽的技术文档和支持服务,包括工程图纸和安装指南,以便客户根据需求选择合适的连接器配置。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保连接器完全插入,并使用适当的锁紧装置。 |
    | 接触不良 | 检查接触点是否清洁,必要时重新焊接或更换连接器。 |
    | 连接器过热 | 检查电流是否超出额定值,确保正确布线。 |

    总结和推荐


    HR25A系列微型推拉式圆形连接器以其紧凑的尺寸、可靠的性能和丰富的配置选项,成为众多应用领域的理想选择。其独特的设计和广泛的适用性使其在市场上具备显著的竞争优势。强烈推荐在需要高可靠性、紧凑设计的场合下使用。
    本文档内容仅供参考,详情请咨询工程图纸或联系Hirose销售代表。

HR25A-7J-6P参数

参数
类型 Jack,Male Pins,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 1A
外壳材料 Zinc Alloy
针脚数 6pin
触头镀层 - 配接
长*宽*高 35.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HR25A-7J-6P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR25A-7J-6P数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR25A-7J-6P HR25A-7J-6P数据手册

HR25A-7J-6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
