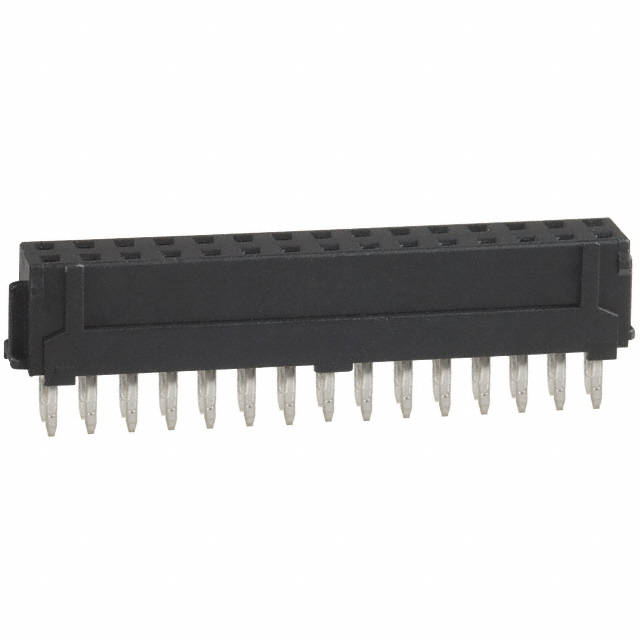

DF11-30DS-2DSA(06)

厂牌: HIROSE ELECTRIC
产品描述: Friction Lock,Receptacle 2mm 2 30pin 2A 203nm 金 黑色 通孔安装
供应商型号: 798-DF11-30DS-2DSA06
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 DF11-30DS-2DSA(06)

DF11-30DS-2DSA(06)概述

    DF11系列2.0mm间距双排连接器技术手册

    产品简介


    DF11系列是一款2.0mm间距的双排连接器,采用UL和CSA认证标准。这种连接器旨在节省板载空间,提供更紧凑的设计,并且具有广泛的适用性,适用于复印机、打印机等办公设备。

    技术参数


    - 额定电流:
    - 22到26AWG:2A/引脚
    - 28AWG:1A/引脚
    - 30AWG:0.5A/引脚
    - 额定电压: 250V AC/DC
    - 工作温度范围: -30°C至+85°C
    - 工作湿度范围: 40%至80%
    - 存储温度范围: -10°C至+60°C
    - 存储湿度范围: 40%至70%

    产品特点和优势


    1. 节省空间:双排接触设计,间距仅为2mm,可以在仅5mm宽的空间内实现双倍信号传输,比传统的单排2mm连接器占用更少的空间。
    2. 多样化的连接方式:通过压接方式连接,适合电缆到板、在线、板到板等多种应用,极大地提高了PCB设计的灵活性。
    3. 广泛的适用线径范围:双2mm间距设计,适用的线径范围为22到30AWG,支持从较粗到较细的不同线径。

    应用案例和使用建议


    DF11系列连接器适用于各种办公设备,如复印机和打印机。在实际应用中,可以考虑如下建议:
    - 确保所有使用的电线都符合相应的AWG规格要求,以避免过热或短路。
    - 在安装过程中,要注意保持连接器与电路板的良好对齐,确保连接稳固可靠。
    - 定期检查连接器的工作状态,特别是高负载条件下的接触电阻和绝缘电阻,确保系统稳定运行。

    兼容性和支持


    - DF11系列连接器提供了多种规格和配置选项,包括直角、通孔和表面贴装(SMT)等,可适应不同的应用需求。
    - HIROSE公司提供全面的技术支持和售后服务,包括详细的产品文档、安装指南和技术咨询。

    常见问题与解决方案


    - 问题1:如何确保连接器的稳定性?
    - 解决方案:定期检查连接器的机械固定和电气连接状态,确保所有螺丝拧紧且无松动。使用合适的工具进行压接操作,确保压接质量。

    - 问题2:如何防止连接器受潮损坏?
    - 解决方案:在存放和运输过程中,注意防潮处理。避免长时间暴露在高湿环境中,特别是在安装前要确保连接器完全干燥。

    总结和推荐


    DF11系列2.0mm间距双排连接器以其出色的节省空间设计、广泛的应用范围和支持多种线径的优势,非常适合于办公设备和其他需要高密度布线的场景。HIROSE公司的专业支持和服务进一步提升了产品的可靠性。综合考虑,强烈推荐使用该系列产品。
    本文档基于HIROSE公司发布的DF11系列技术手册编写,完整了解请参考原文档。

DF11-30DS-2DSA(06)参数

参数
排数 2
触头镀层厚度 - 配接 203nm
针脚数 30pin
类型 Friction Lock,Receptacle
颜色 黑色
触头镀层 - 配接
间距-配接 2mm
防护等级 -
额定电流 2A
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

DF11-30DS-2DSA(06)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF11-30DS-2DSA(06)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 插座/母插口 HIROSE ELECTRIC DF11-30DS-2DSA(06) DF11-30DS-2DSA(06)数据手册

DF11-30DS-2DSA(06)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4045 ¥ 37.218
10+ $ 3.432 ¥ 29.0004
100+ $ 2.7432 ¥ 23.18
500+ $ 2.376 ¥ 20.0772
1000+ $ 2.1735 ¥ 18.3661
库存: 179
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.21
直接购买
加入购物车
