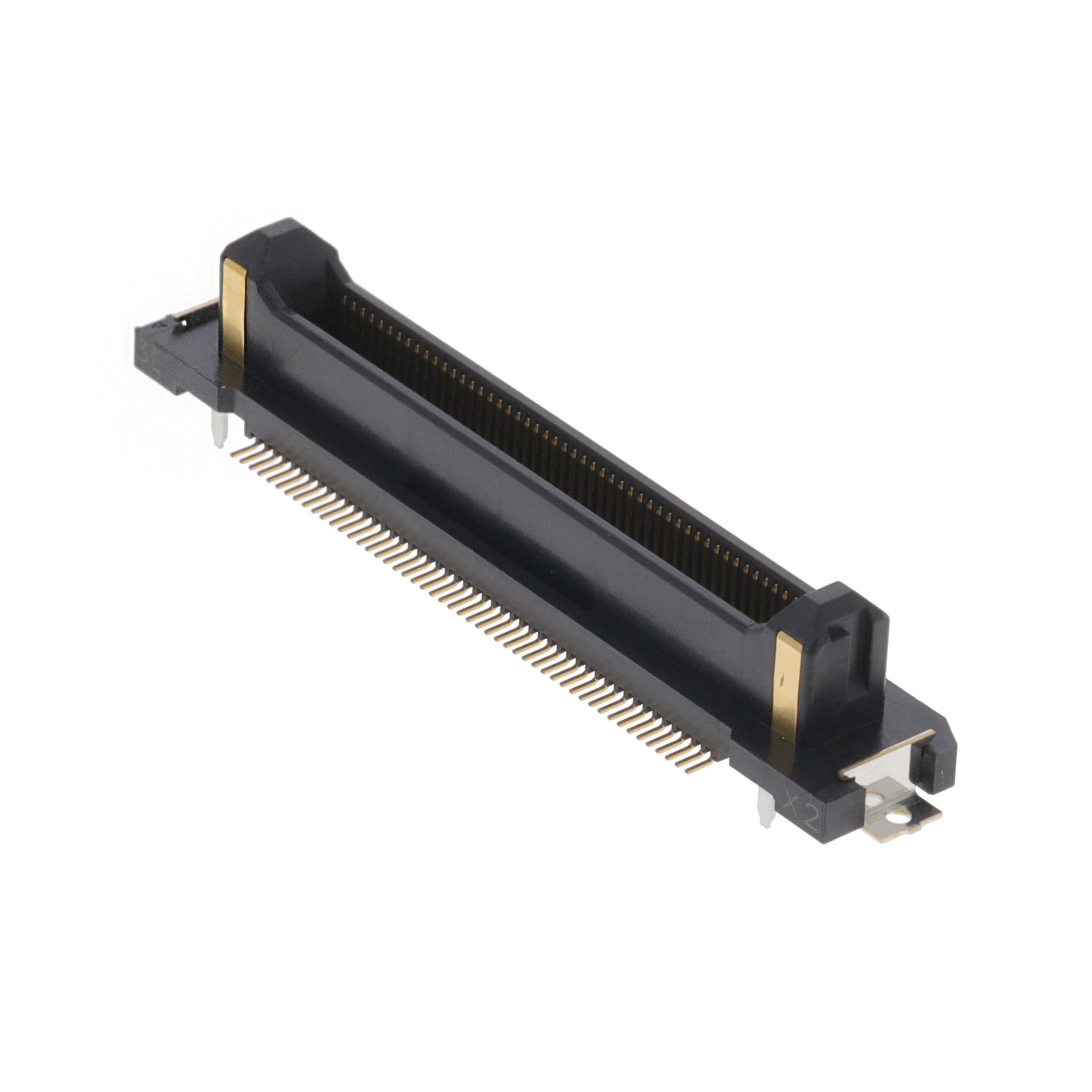

FX23L-100P-0.5SV8(20)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 104pin 6.85mm 100nm 金 贴片安装
供应商型号: FX23L-100P-0.5SV8(20)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX23L-100P-0.5SV8(20)

FX23L-100P-0.5SV8(20)概述

    高速传输0.5mm间距板对板浮动连接器FX23/FX23L系列技术手册

    一、产品简介


    FX23/FX23L系列是高速传输板对板浮动连接器,适用于各类需要高密度、高速传输的应用场景。这些连接器特别适合于汽车、工业自动化及通信设备等领域,能够实现稳定的信号和电源传输。

    二、技术参数


    - 产品类型:板对板浮动连接器
    - 信号部分额定电流:0.5A/引脚
    - 电源部分额定电流:3.0A/引脚
    - 工作温度范围:信号部分 -55至105℃;存储温度范围 -10至60℃
    - 额定电压:信号部分 AC 50V;电源部分 AC 200V
    - 额定接触电阻:信号部分 ≤70mΩ;电源部分 ≤20mΩ
    - 绝缘电阻:信号部分 ≥100MΩ;电源部分 ≥1,000MΩ
    - 耐压值:信号部分 AC 150V;电源部分 AC 600V
    - 抗振动性能:频率 10 - 55Hz,半振幅 0.75mm,每个轴向10个周期
    - 抗冲击性能:加速度 490m/s²,持续时间 11ms,正弦半波,每个轴向3个周期
    - 插入损耗:高达5GHz
    - 回波损耗:高达5GHz
    - 近端串扰(NEXT):高达10GHz
    - 远端串扰(FEXT):高达10GHz
    - 差分阻抗:100±10Ω(上升时间87.5ps)
    - 浮动力:XY方向 ±0.6mm
    - 产品型号结构:通过一系列字母和数字表示不同类型的连接器

    三、产品特点和优势


    1. 高速传输能力:该系列连接器支持高达8Gbps的数据传输速率,确保在高密度布线系统中的稳定传输。
    2. 混合电源设计:集成了4个电源触点,支持高达3A/引脚的电流,适用于高功率需求的应用。
    3. 优异的机械特性:支持浮动力和抗震性能,确保在严苛环境下的稳定性和可靠性。
    4. 优良的焊接性能:采用吸盘式包装标准装备,便于自动贴装,提高生产效率。
    5. 出色的信号完整性:低串扰、低回波损耗以及高插入损耗比确保了信号传输的质量。

    四、应用案例和使用建议


    - 车载系统:汽车ECU和其他车载电子设备需要高可靠性的连接器。FX23/FX23L系列可承受高温和震动,确保信号和电源的可靠传输。
    - 工业自动化:用于机器人控制系统和工业传感器网络,需要支持高速数据传输且能够在恶劣环境下工作的连接器。
    - 通信设备:适用于数据中心和电信基站,这些应用场景对高速、高频信号的要求较高,需要低串扰和低回波损耗的连接器。
    使用建议:
    1. 在安装时需注意保持连接器之间的适当间隙,以避免机械应力。
    2. 为确保最佳信号完整性,在布线时应尽量减少信号线间的交叉干扰。
    3. 在工业自动化环境中,应考虑使用防尘防水等级较高的连接器型号,以应对灰尘和湿气的影响。

    五、兼容性和支持


    该系列连接器具备高度通用性,能够与多种不同的电子模块和设备配合使用。厂家提供详尽的技术支持和售后保障服务,确保客户在安装和使用过程中能够得到及时有效的帮助。

    六、常见问题与解决方案


    1. 问题:连接器在长时间运行后出现信号传输不稳定。
    - 解决方案:检查是否有灰尘或污染物进入连接器接口,清洁后再重新测试。
    2. 问题:连接器在极端环境下使用时发生故障。
    - 解决方案:选择相应等级的防尘防水型号,并定期进行维护检查。

    七、总结和推荐


    FX23/FX23L系列是一款高度可靠的板对板浮动连接器,具有高传输速度、大电流承载能力和优秀的抗干扰性能。尤其适合在汽车、工业自动化和通信等领域的关键应用中使用。综上所述,强烈推荐选用该系列产品以满足高要求的应用需求。

FX23L-100P-0.5SV8(20)参数

参数
间距 500μm
排数 2
触头镀层
板上高度 6.85mm
针脚数 104pin
接合堆叠高度 -
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
安装方式 贴片安装
包装方式 散装,卷带包装

FX23L-100P-0.5SV8(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX23L-100P-0.5SV8(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX23L-100P-0.5SV8(20) FX23L-100P-0.5SV8(20)数据手册

FX23L-100P-0.5SV8(20)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 13.6875
20+ ¥ 13.359
1000+ ¥ 12.921
库存: 10
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 136.87
