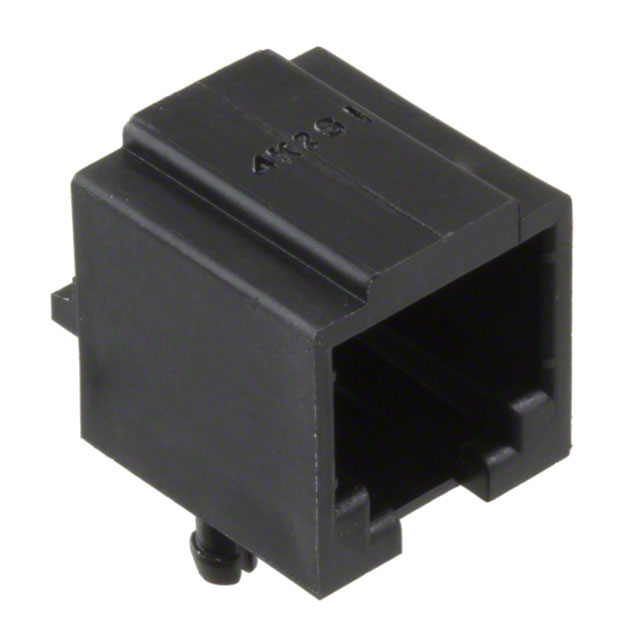

TM5RU1-66(50)

产品分类: 模块化连接器 - 插孔
厂牌: HIROSE ELECTRIC
产品描述: Hirose RJ11接口 TM系列, 母座RJ11 连接器, 通孔安装型, 6P6C路
供应商型号: J-HIRO-0020478
供应商: Chip1stop
标准整包数: 1
HIROSE ELECTRIC 模块化连接器 - 插孔 TM5RU1-66(50)

TM5RU1-66(50)概述

    TM-DS 系列模块化插孔连接器技术手册

    产品简介


    TM-DS系列模块化插孔连接器是Hirose Electric Co., Ltd.推出的高性能连接解决方案。该系列连接器主要用于工业PC、LAN(局域网)、HUB(集线器)、对讲机以及计算机等领域。其特点是体积小巧且易于安装,能够在严苛的环境中保持稳定可靠的连接。

    技术参数


    以下是TM-DS系列模块化插孔连接器的关键技术参数:
    - 额定电流:0.5A
    - 额定电压:125V AC
    - 操作温度范围:-55°C 至 +85°C(含电流流动引起的温升)
    - 接触电阻:最大230mΩ(100mA DC条件下)
    - 耐压能力:500V AC,持续1分钟
    - 绝缘电阻:最小值为100MΩ(100V DC条件下)
    - 配接耐久性:200次
    该系列产品还符合US FCC标准要求,并具有多种配置,如屏蔽型和非屏蔽型,可提供8针x4端口型号,高度仅为11.7mm,宽度为14mm,深度为17mm。

    产品特点和优势


    TM-DS系列模块化插孔连接器的独特之处在于其紧凑的设计和高可靠性。具体特点如下:
    - 空间节省:8针x4端口型特别适合空间受限的应用场合。
    - 兼容性:屏蔽型使用相同的连接器外壳,便于转换时无需更改板级图案。
    - 稳定性:在极端环境下仍能保持良好的连接性能。
    - 认证合规:通过RoHS认证,符合环保标准。

    应用案例和使用建议


    TM-DS系列模块化插孔连接器适用于多个领域的关键连接需求,如工业PC、LAN网络和对讲系统等。为了确保最佳使用效果,建议用户在安装前仔细检查图纸,确保正确的接线和装配方式。此外,定期维护可以进一步延长连接器的使用寿命。

    兼容性和支持


    该系列产品与不同品牌和类型的设备兼容性良好,能够满足各种不同的连接需求。Hirose公司为客户提供全面的技术支持,包括安装指南、故障排除和技术咨询服务,以确保客户的顺利使用。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题及其解决方案:
    - 问题1:接触不良
    - 解决方法:检查接线是否正确,确保连接器插入到位并锁紧。
    - 问题2:温度异常升高
    - 解决方法:确认是否超过额定电流和温度范围,必要时减少负载或增加散热措施。
    - 问题3:机械磨损
    - 解决方法:定期检查并更换已磨损部件,保证接触可靠性。

    总结和推荐


    综上所述,TM-DS系列模块化插孔连接器以其卓越的性能和可靠的应用表现,成为众多行业不可或缺的选择。无论是从尺寸还是功能上看,该系列产品均表现出色,尤其适用于需要高效、安全连接的场合。强烈推荐使用TM-DS系列模块化插孔连接器,以提升您的设备整体性能和用户体验。
    本文档内容仅用于参考和展示,更多详细信息请咨询Hirose官方获取最新资料。

TM5RU1-66(50)参数

参数
类型 Jack
防护等级 -
朝向 90度,向下
端口数 1
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
长*宽*高 16.8mm(长度)*12.2mm(宽度)
安装方式 通孔安装
零件状态 最后售卖
包装方式 托盘

TM5RU1-66(50)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

TM5RU1-66(50)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 模块化连接器 - 插孔 HIROSE ELECTRIC TM5RU1-66(50) TM5RU1-66(50)数据手册

TM5RU1-66(50)封装设计

查看详情并下载
Symbol
Footprint
3D Model
