HIF3BA-30PD-2.54R-MC(63)

厂牌: HIROSE ELECTRIC
产品描述: 28 AWG Latch Lock/Eject Hooks,Plug 2.54mm 2 30pin 200nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: 26-HIF3BA-30PD-2.54R-MC(63)-ND
供应商: Digi-Key
标准整包数: 1

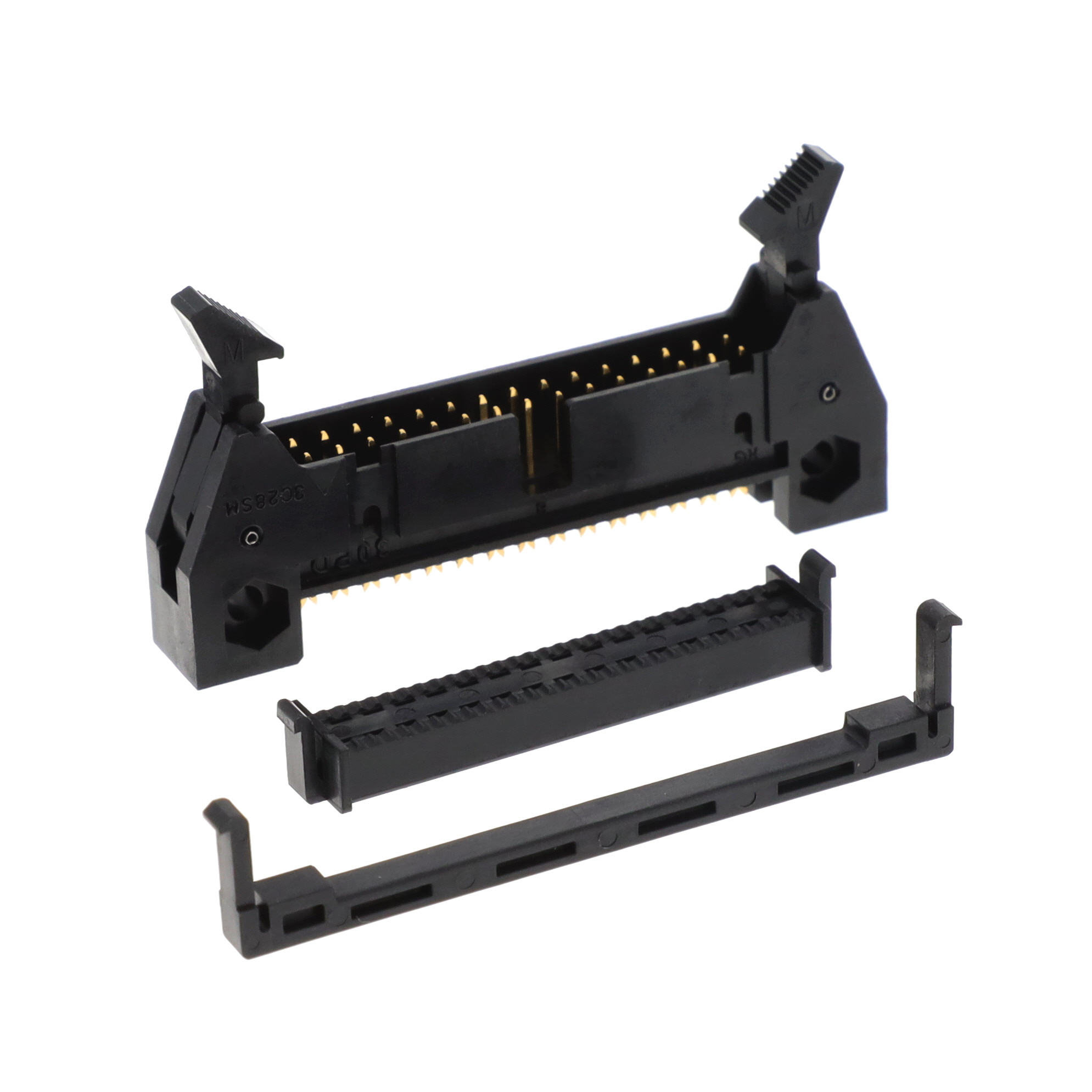

HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIF3BA-30PD-2.54R-MC(63)

HIF3BA-30PD-2.54R-MC(63)概述

    HIF3B 系列——符合军用标准的扁平电缆连接器

    产品简介


    HIF3B 系列连接器是一款专为宽泛应用设计的产品,完全符合美国军用标准(MIL-STD)。该系列连接器主要用于通过标准的扁平电缆实现高效稳定的信号传输。它广泛应用于军事、航空、通信设备及各种工业自动化控制系统等领域,是连接不同组件和系统的重要桥梁。

    技术参数


    - 操作温度范围:-55°C 至 +85°C (注意1)
    - 操作湿度范围:40% 至 80%
    - 存储温度范围:-10°C 至 +60°C (注意2)
    - 存储湿度范围:40% 至 70% (注意2)
    - 电流等级:IDC 类型:1A;28 AWG 裁剪:32 AWG 和 36 AWG:1A;其他:3A
    - 电压等级:200V
    - 绝缘电阻:最小 1000 MΩ @ 500V 直流
    - 耐电压:650V 交流/1 分钟无闪络或绝缘击穿
    - 接触电阻:最大 15 mΩ @ 0.1A
    - 振动测试:频率 10 至 55 Hz,单振幅 0.75 mm,每个方向持续 2 小时
    - 湿气稳态测试:绝缘电阻最小 1000 MΩ @ 40°C,90% 至 95% 湿度 96 小时
    - 温度循环测试:-55°C 到 15 至 35°C,5 分钟一次,125°C 到 15 至 35°C,5 分钟一次,共 5 周期
    - 耐用性测试(插拔):接触电阻最大 15 mΩ,500 周期
    - 抗焊接热:手动焊接:360°C 持续 5 秒

    产品特点和优势


    - 符合军用标准:产品完全符合 MIL-STD 标准,确保在严苛环境下可靠运行。
    - UL 认证:产品已通过 UL 认证,安全可靠。
    - 防误插机制:采用独特的凸起区域和凹槽设计,有效防止误插。
    - 适用电缆:适用于 UL2651 28 AWG 平面电缆(7 根/0.127mm,护套直径 0.9 ± 0.1mm)。

    应用案例和使用建议


    - 应用案例:适用于需要高可靠性连接的设备,如军用通讯系统、雷达系统、飞机控制面板等。
    - 使用建议:在选择电缆时,应严格遵守制造商的规格要求,以确保连接器能够稳定运行。在安装过程中,要特别注意防误插机制的设计,确保正确的连接方向。

    兼容性和支持


    - 兼容性:HIF3B 系列连接器与其他兼容 MIL-STD 的组件兼容,适合广泛的应用。
    - 支持和维护:提供详细的技术文档和支持服务,帮助客户进行安装和故障排除。

    常见问题与解决方案


    - 问题1:安装过程中出现接触不良
    - 解决办法:检查连接器是否正确插入,确保所有触点都接触到对应位置。必要时请参照说明书重新插拔。
    - 问题2:长时间高温环境下的连接失效
    - 解决办法:在极端温度环境下,确保连接器的工作温度不超过其额定温度范围。定期检查连接器的状态,如有异常应及时更换。
    - 问题3:连接器锁紧装置损坏
    - 解决办法:检查锁紧装置是否有明显的物理损伤。如果损伤严重,应更换新的锁紧装置。避免施加过大的负载,以免造成损坏。

    总结和推荐


    HIF3B 系列连接器以其出色的性能和可靠性在多个领域表现出色,特别是对稳定性和安全性有较高要求的应用。其符合 MIL-STD 标准,拥有卓越的抗震性和抗湿性,且具备防误插设计,使其在恶劣环境中依然能够保持优异表现。结合其UL认证和高性价比,HIF3B 系列连接器无疑是值得推荐的产品。

HIF3BA-30PD-2.54R-MC(63)参数

参数
针脚数 30pin
间距 2.54mm
触头镀层
电缆端接 IDC
触头镀层厚度 200nm
颜色 黑色
排数 2
类型 Latch Lock/Eject Hooks,Plug
线规 28 AWG
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

HIF3BA-30PD-2.54R-MC(63)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF3BA-30PD-2.54R-MC(63)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 自由悬挂/面板安装 HIROSE ELECTRIC HIF3BA-30PD-2.54R-MC(63) HIF3BA-30PD-2.54R-MC(63)数据手册

HIF3BA-30PD-2.54R-MC(63)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.8944 ¥ 116.2788
10+ $ 11.8061 ¥ 98.8021
100+ $ 10.0353 ¥ 83.9827
500+ $ 8.9589 ¥ 74.9744
1000+ $ 8.5318 ¥ 71.4006
库存: 89
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.27
