首页  >  产品百科  >  DF3E-8P-2H(21)

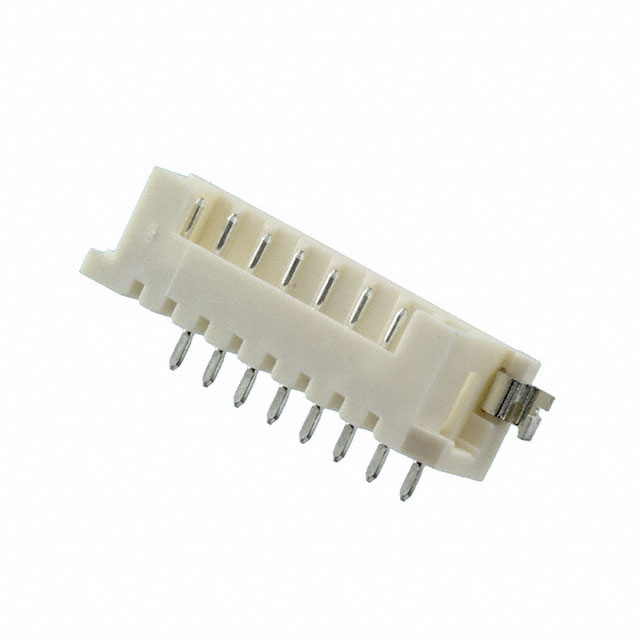

DF3E-8P-2H(21)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 焊盘 8pin Polyamide 3A 锡 米黄色 贴片安装 23.5mm(长度)*8.4mm(高度)
供应商型号: JY-DF3E-8P-2H(21)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 DF3E-8P-2H(21)

DF3E-8P-2H(21)概述

    DF3 Series:2mm Pitch Connector for Discrete Wire Connection
    (Product approved by UL CSA Standard)

    产品简介


    DF3 系列是一款高度灵活且可靠的 2mm 节距连接器,专为离散电线连接设计。此系列产品经过严格的 UL 和 CSA 安全认证,可广泛应用于办公设备(如复印机、打印机)以及其他工业电子设备中。产品具有多种连接方式及接口类型,适用于多样化的电路板布局需求。

    技术参数


    以下是 DF3 系列连接器的技术规格和性能参数:
    | 参数类别 | 技术规格 |

    | 电流等级 | 250V AC,最高支持 3A(22AWG),2A(26AWG),1A(28AWG) |
    | 工作温度范围 | -55°C 至 +105°C |
    | 湿度范围 | 40% 至 80%(无冷凝) |
    | 存储温度范围 | -10°C 至 +60°C |
    | 存储湿度范围 | 40% 至 70% |
    | UL/CSA 认证编号 | UL:E52653;CSA:LR95109 |
    | 额定电压等级 | 30V AC |
    此外,该连接器具备以下性能指标:
    - 绝缘电阻:≥1000 MΩ(500V DC)
    - 耐压强度:650V AC,持续时间 1 分钟,无击穿或闪络现象
    - 接触电阻:≤30 mΩ
    - 插拔力:插入力≥0.3N,拔出力≤4.4N
    - 振动测试:频率 10Hz 至 55Hz,单振幅 0.75mm,2 小时/方向,三次循环内无 1μs 以上电气中断
    - 恒温恒湿测试:绝缘电阻 ≥500 MΩ,接触电阻 ≤30 mΩ
    - 循环温变测试:-55°C 至 +85°C,共 5 周期

    产品特点和优势


    1. 广泛的适配性:
    DF3 系列可通过直插、弯头等多种形式实现水平或垂直安装,支持水平连接高度仅为 6.6mm 的紧凑设计,同时兼容多方位使用需求。
    2. 可靠性和稳定性:
    使用镀金或镀锡工艺,确保长期使用过程中的低接触电阻和高绝缘性能。提供出色的耐振动、耐高低温及潮湿环境的能力。
    3. 创新结构设计:
    包括防脱落金属片设计、焊点防护措施、抗刺伤型端子及热稳定树脂材料等,增强产品的可靠性。
    4. 多样化接口选项:
    支持不同类型的接触件(如插针、插座、排线)和包装形式(袋装、管装、卷装),满足各种工程需求。

    应用案例和使用建议


    - 典型应用场景:
    DF3 系列广泛应用于商业设备(如复印机、打印机)、工业自动化控制系统、智能家居设备等领域。其紧凑设计尤其适合空间受限的场景。
    - 使用建议:
    在连接过程中,需严格按照指定工具(如 AP105 或 CM-105C)进行压接操作以保证最佳效果。对于需要面板锁的设计,应优先选择面板锁型连接器,并注意遵循适用厚度范围(1.6 至 1.0mm)及边缘处理规范。

    兼容性和支持


    - 兼容性:
    DF3 系列与主流电路板及终端设备接口高度兼容,可轻松集成到现有系统中。此外,支持与同类 DF3 系列产品进行级联或扩展。
    - 厂商支持:
    HIROSE Electric 提供全面的技术文档、安装指南及售后服务。产品符合 RoHS 标准,保证绿色环保使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过高 | 检查是否使用正确工具,确认压接质量 |
    | 温升异常 | 检查电流负荷是否超出额定值 |
    | 电气接触不良 | 检查表面清洁度,必要时更换镀金或镀锡层 |

    总结和推荐


    DF3 系列凭借其卓越的机械性能、可靠的电气特性和灵活的设计配置,成为众多设备制造商的首选连接解决方案。其优异的环境适应能力和强大的工业应用背景使其在竞争激烈的市场中占据重要地位。因此,我们强烈推荐此系列连接器用于需要高性能、高可靠性的应用场景。
    最终评分:★★★★★
    推荐指数:高度推荐

DF3E-8P-2H(21)参数

参数
类型 Header,Push-Pull
颜色 米黄色
端接 焊盘
额定电流 3A
外壳材料 Polyamide
针脚数 8pin
触头镀层 - 配接
长*宽*高 23.5mm(长度)*8.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DF3E-8P-2H(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

DF3E-8P-2H(21)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC DF3E-8P-2H(21) DF3E-8P-2H(21)数据手册

DF3E-8P-2H(21)封装设计

查看详情并下载
Symbol
Footprint
3D Model
